Crear modelos 3D realistas puede ser un desafío emocionante, especialmente cuando se trata de detalles como las fuentes de luz y su ubicación. En este tutorial te enfocarás en el uso de Boole-objetos en Cinema 4D para integrar un agujero en la carcasa de un proyector. Aunque no necesitas el agujero necesariamente, es una técnica valiosa que te será útil en muchos otros proyectos. ¡Comencemos!
Principales conclusiones
- Con operaciones Boole puedes crear agujeros en objetos 3D de manera rápida y sencilla.
- Los cilindros pueden usarse como formas positivas para cortar agujeros en otras geometrías.
- Nombrar objetos en Cinema 4D ayuda a una mejor organización.
Guía paso a paso

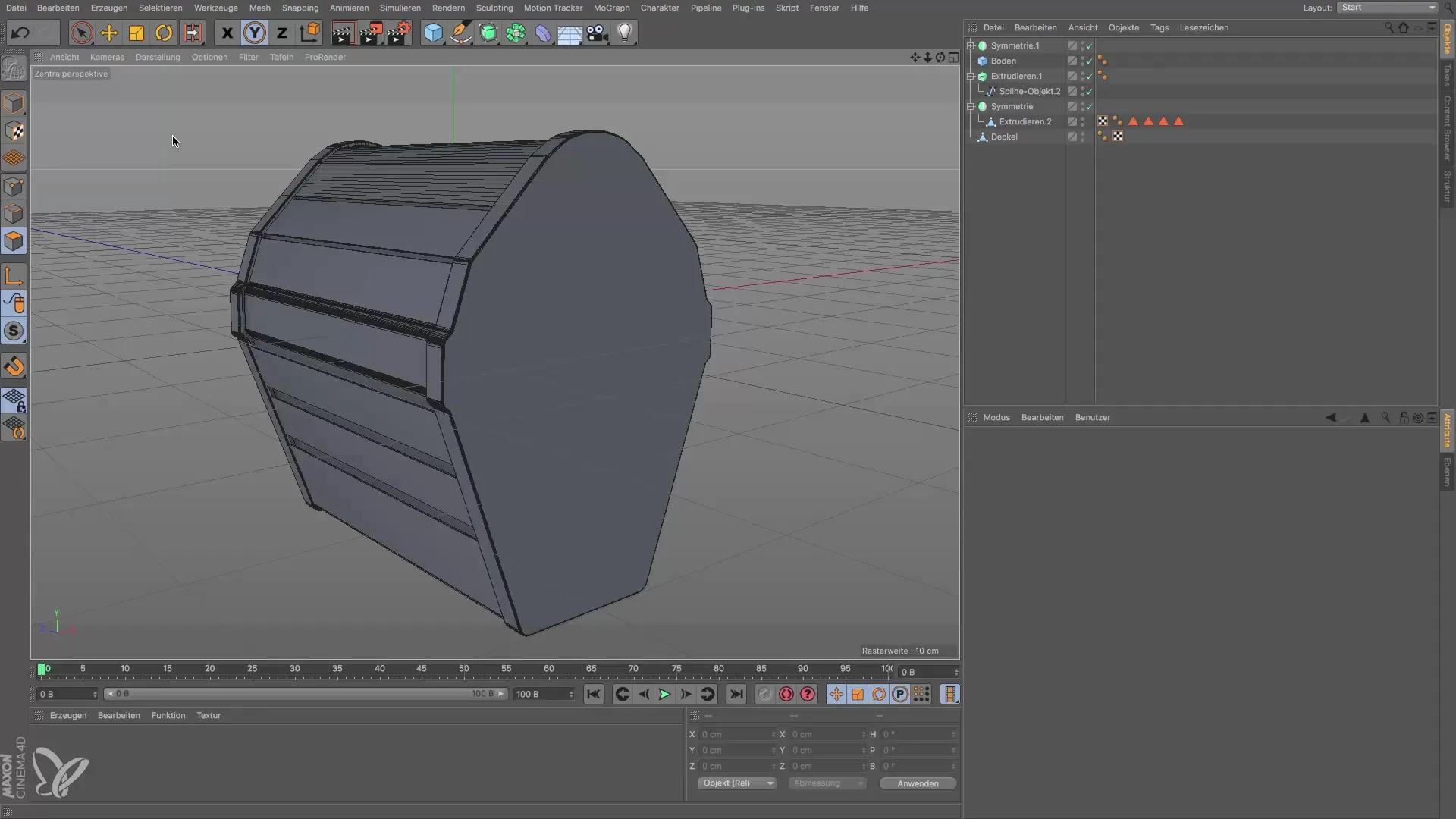

Paso 1: Preparar la carcasa
Primero necesitas la forma básica para tu carcasa de objetivo. Crea un cilindro que representará la base de tu proyector. Este cilindro se convertirá en el tubus deseado más adelante.
Paso 2: Ajustar el cilindro
Para crear la carcasa del objetivo, ajusta el cilindro a la medida correcta. Reduce tanto el radio como la altura hasta obtener la forma adecuada.

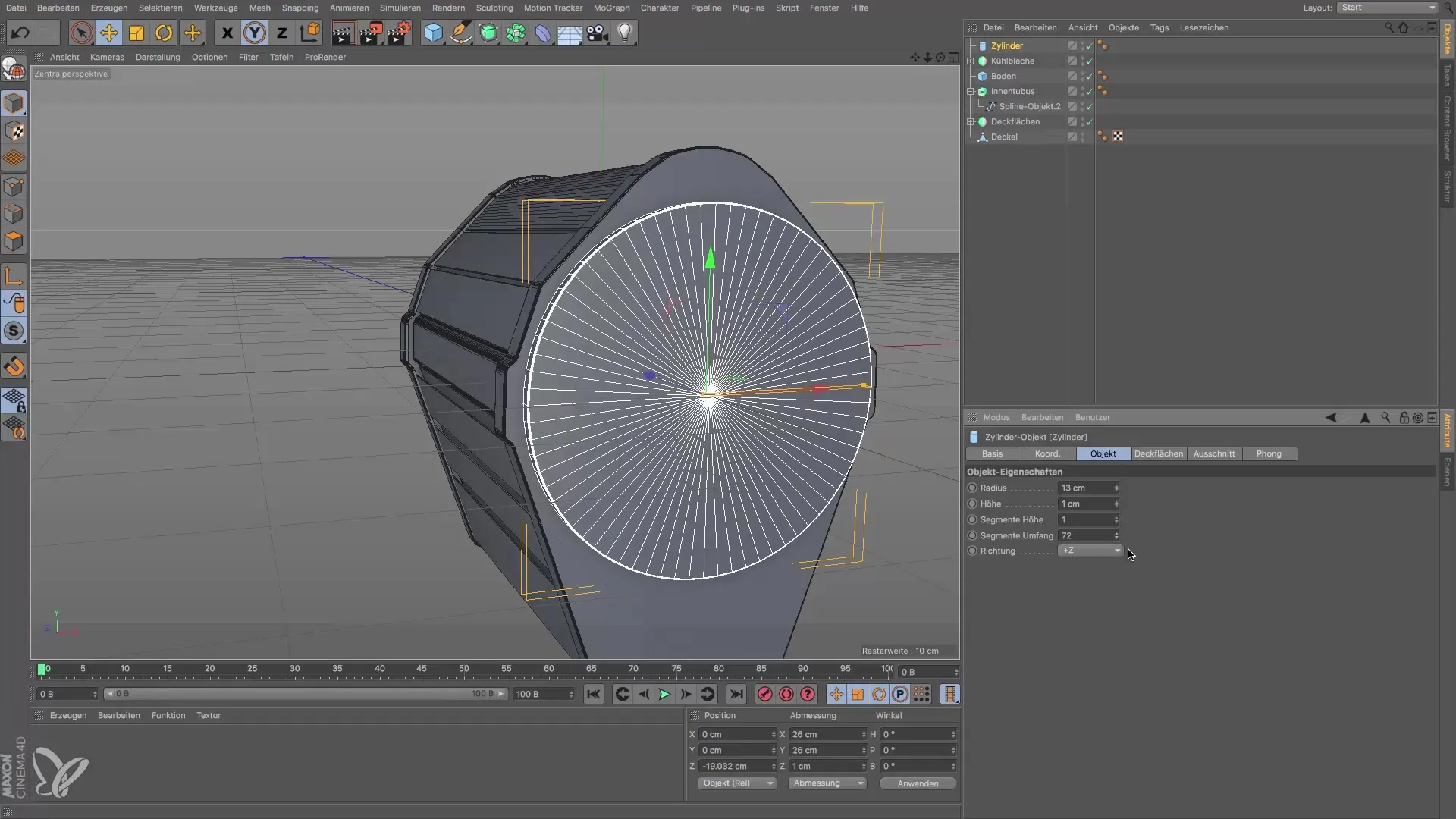

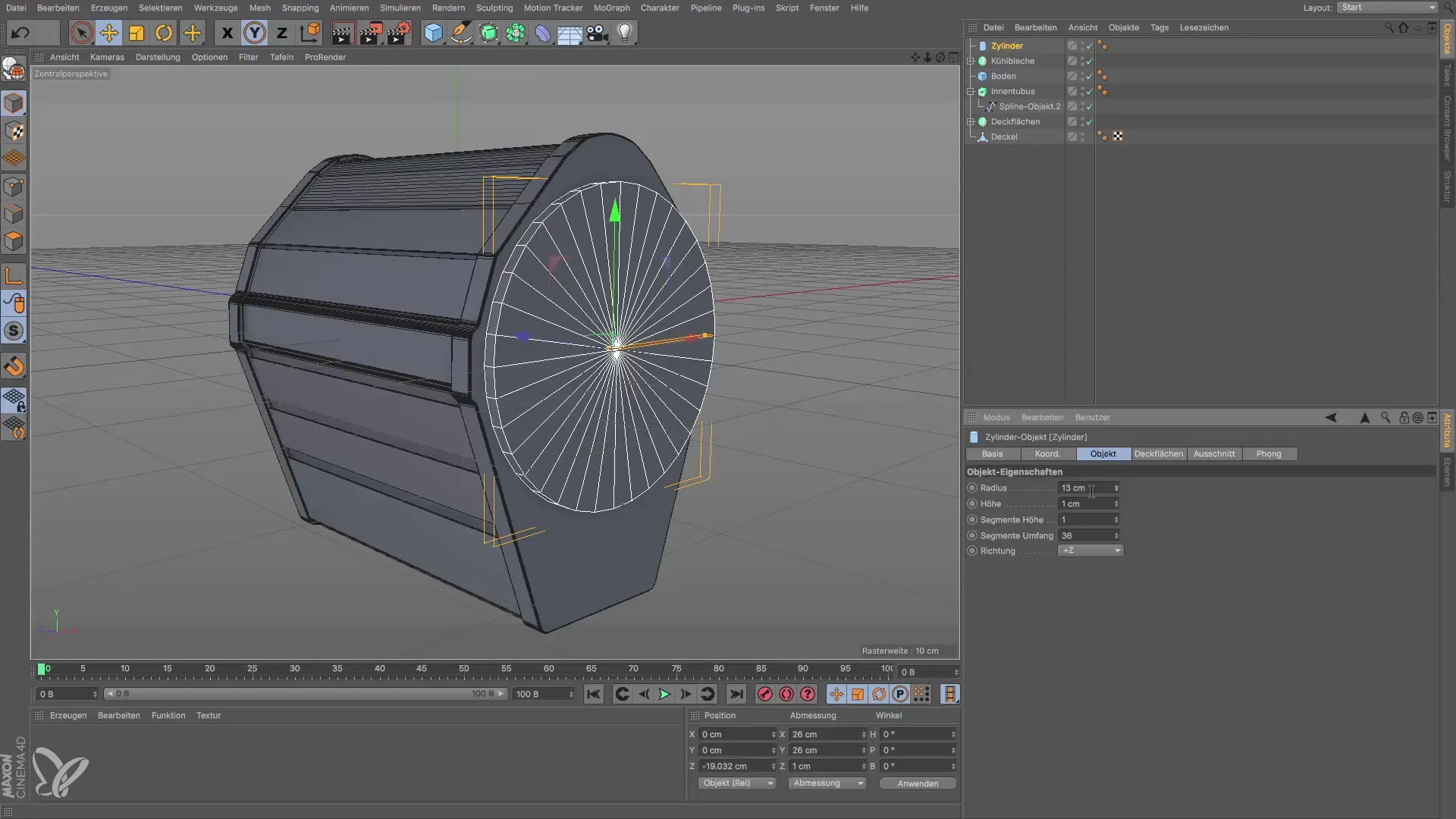

Paso 3: Hacer un agujero
Para hacer un agujero en el cilindro, necesitas una segunda forma de cilindro que sea más grande y que funcionará como objeto Boole. Coloca este cilindro de modo que pueda atravesar tu carcasa.
Paso 4: Nombrar los objetos
Nombra tus objetos según su función. Nombra el cilindro exterior como "Superficie superior" y el cilindro interior como "Tubus interno". Así podrás mantener el control sobre todos los elementos importantes en proyectos complejos.

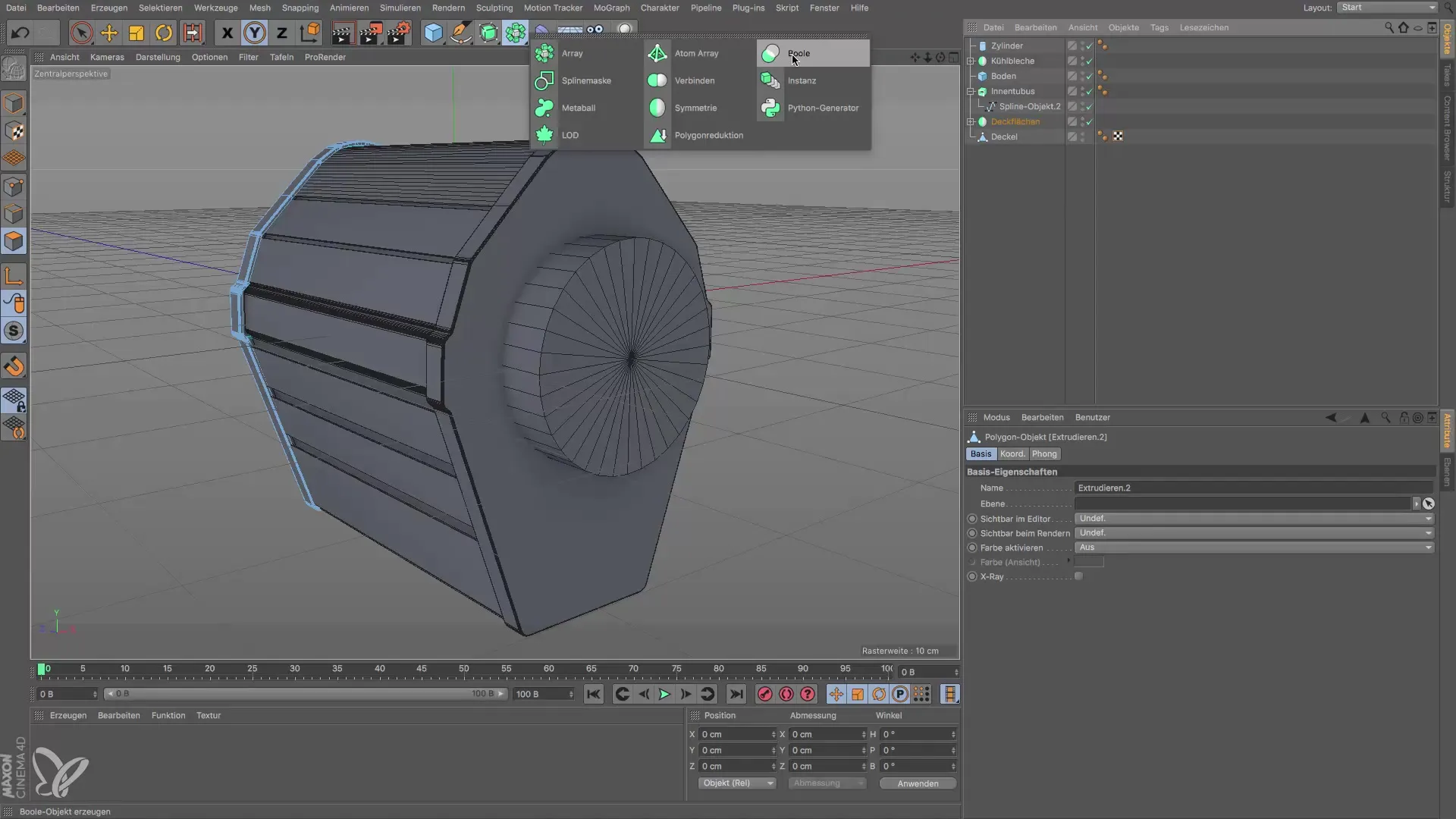

Paso 5: Crear un objeto Boole
Ahora es momento de crear un objeto Boole. Arrastra el objeto Boole a la escena y agrega el cilindro más grande y el cilindro de "Superficie superior". Verás que el objeto Boole corta el agujero en la carcasa y deja una forma limpia.
Paso 6: Verificar el resultado
Es importante asegurarse de que el objeto Boole funcione correctamente. Si el resultado no es el esperado, revisa el orden de los objetos dentro del objeto Boole. Los errores pueden hacer que el modelo no se vea como desearías.

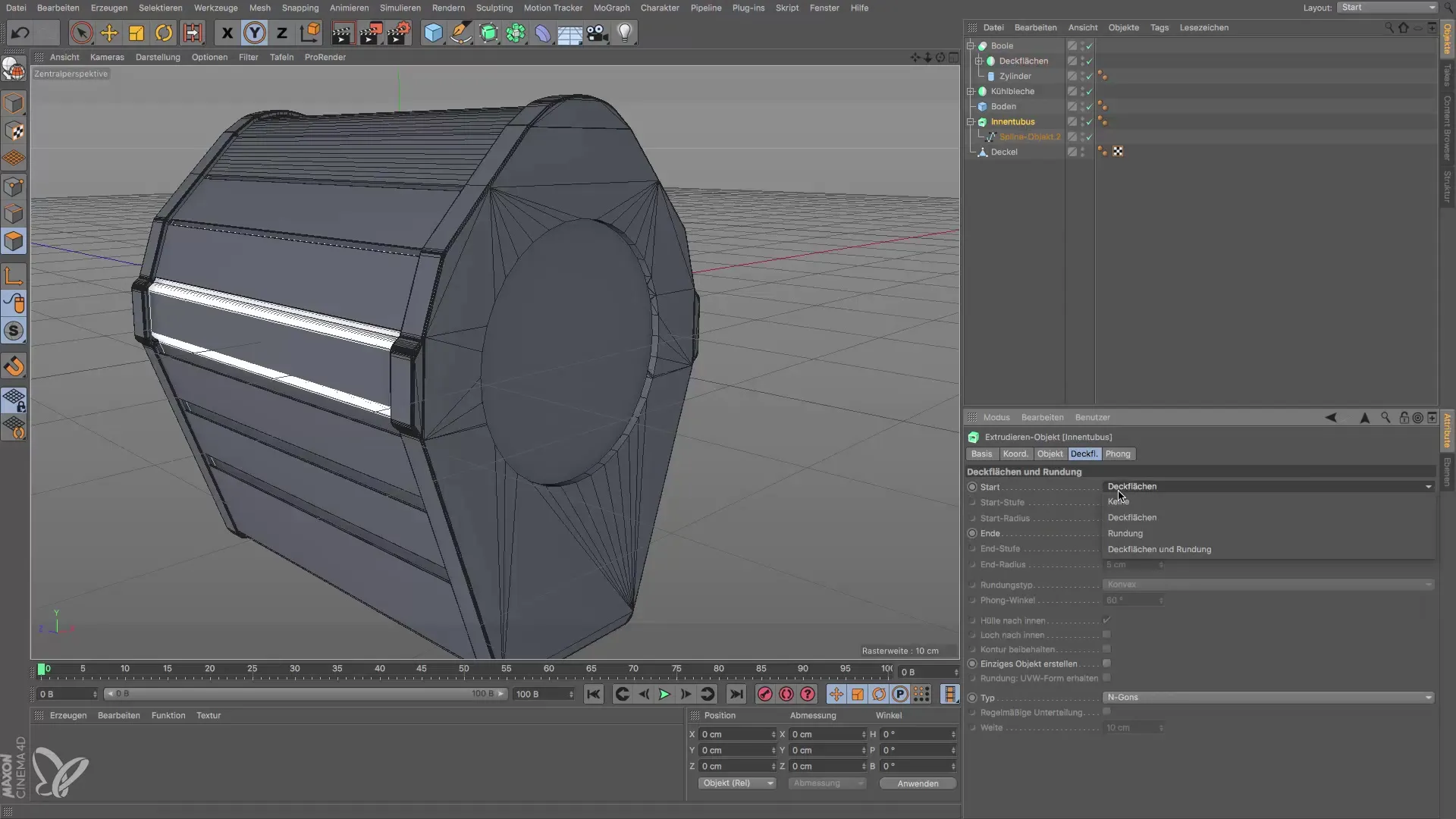

Paso 7: Ajustar las superficies superiores
Si es necesario, puedes establecer las superficies superiores del interior (tubus interno) como "invisibles" para permitir la vista de la fuente de luz en el interior. Esto se hace fácilmente mostrando la visibilidad de las superficies superiores en el administrador de objetos.

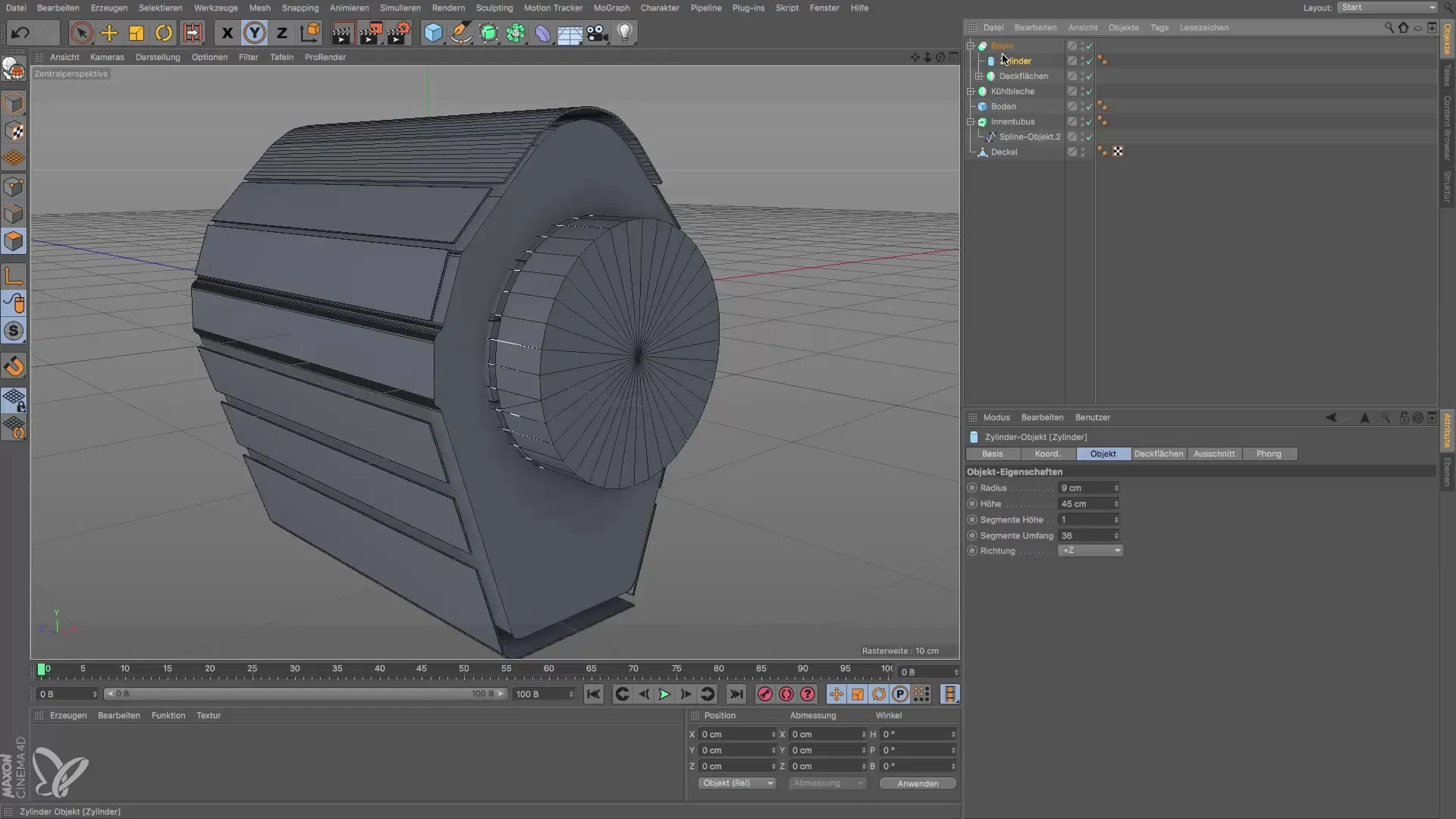

Paso 8: Limpiar el modelo
Después de haber creado el objeto Boole, asegúrate de que las piezas de tu modelo encajen bien en la forma. Aquí puedes ajustar o modificar el cilindro para adaptarlo lo mejor posible a la carcasa y evitar bordes irregulares.
Paso 9: Finalizar la modelación
Por último, debes aumentar la subdivisión del cilindro para lograr un redondeo de alta calidad. Esto te permitirá tener una conexión limpia con la carcasa que deseas usar para el cierre de bayoneta.
Resumen - Guía para el uso de operaciones Boole en Cinema 4D para modelos de proyectores
Crear agujeros en modelos 3D utilizando objetos Boole es una técnica básica en Cinema 4D que no solo te ayuda a diseñar carcasas de proyectores, sino que también es beneficiosa en muchos otros proyectos. La capacidad de usar cilindros como formas positivas te permite trabajar de manera creativa y eficiente.
Preguntas frecuentes
¿Cómo creo un objeto Boole?Puedes crear un objeto Boole arrastrando un nuevo objeto Boole a la escena y colocando los objetos deseados dentro.
¿Por qué debería usar cilindros para operaciones Boole?Los cilindros son útiles porque son fáciles de modelar y se adaptan bien para crear agujeros redondeados.
¿Puedo deshacer los resultados de mis operaciones Boole?Sí, puedes deshacer los últimos pasos utilizando la función de deshacer de tu programa.
