Cinema 4D: Modelado con Array y Atom Array

El diseño y modelado de objetos 3D puede ser un desafío, especialmente cuando se trata de disposiciones regulares o estructuras complejas. En este tutorial, me centraré en algunos de los objetos de modelado más efectivos en Cinema 4D, que te ayudarán a superar estos desafíos con facilidad. Aprenderás cómo distribuir objetos de manera concéntrica con el Array, usar el objeto de simetría y emplear el Atom Array para crear complejas estructuras de malla.

Principales hallazgos

• El Array permite organizar objetos a intervalos regulares.
• El objeto de simetría refleja objetos a lo largo del eje seleccionado.
• El Atom Array genera estructuras de malla a partir de un solo objeto.

Guía paso a paso

1. Trabajando con el Array

Comienza añadiendo un Array a tu escena. Para ello, ve a los objetos de modelado y selecciona el Array. Para ver cómo funciona, toma un cubo y arrástralo al Array. El Array organizará múltiples copias del cubo a lo largo de un círculo. Puedes ajustar los parámetros del cubo, por ejemplo, para cambiar su ancho, altura y longitud.

El Array te permite ajustar la cantidad de copias, lo que puede dar lugar a numerosas aplicaciones como ventiladores o flores. Ajustando el radio, cambiarás el tamaño del círculo organizado. Esto es especialmente útil si deseas colocar objetos a una distancia específica entre sí.

2. Reflejando en dos lados con el objeto de simetría

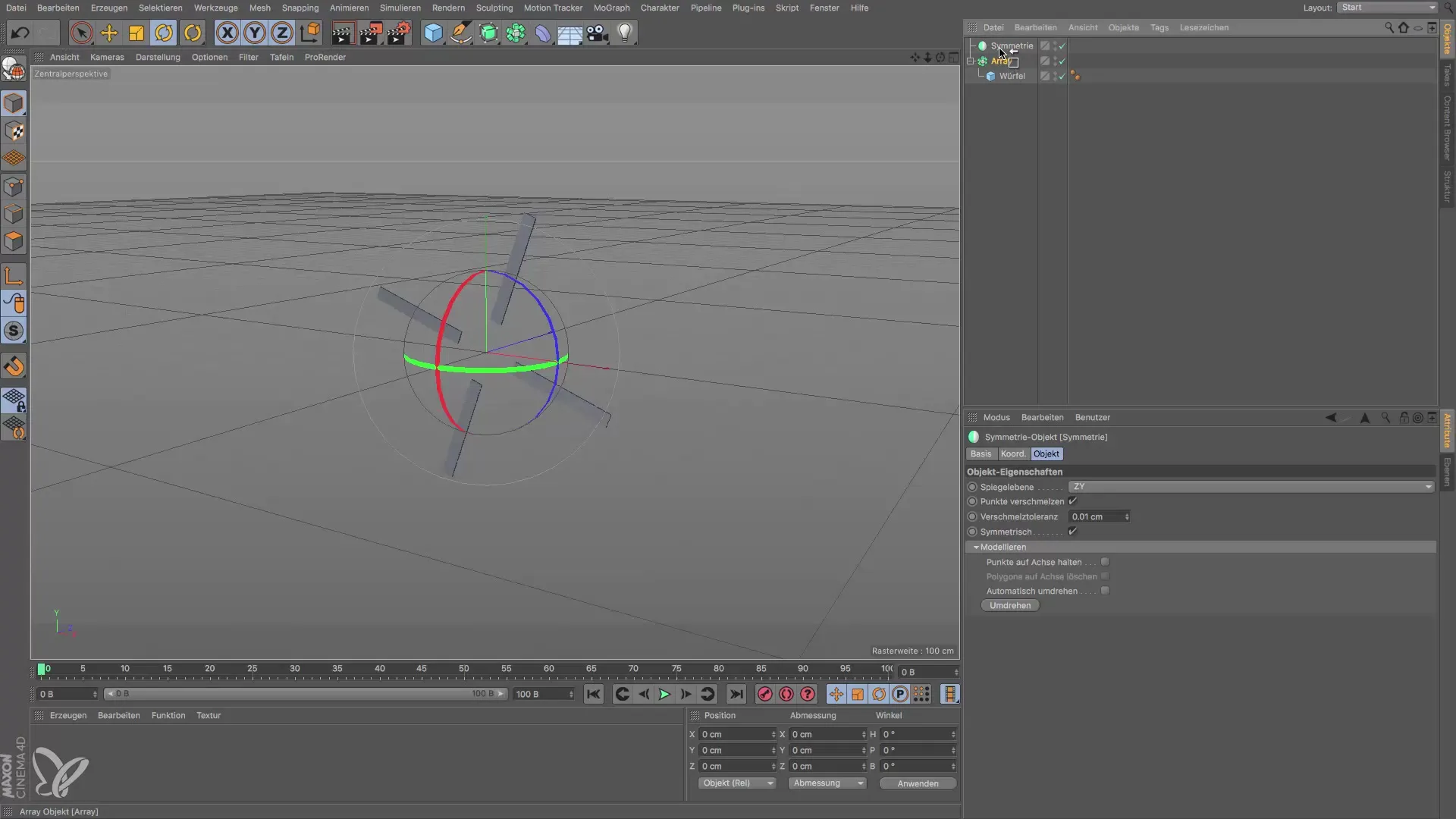

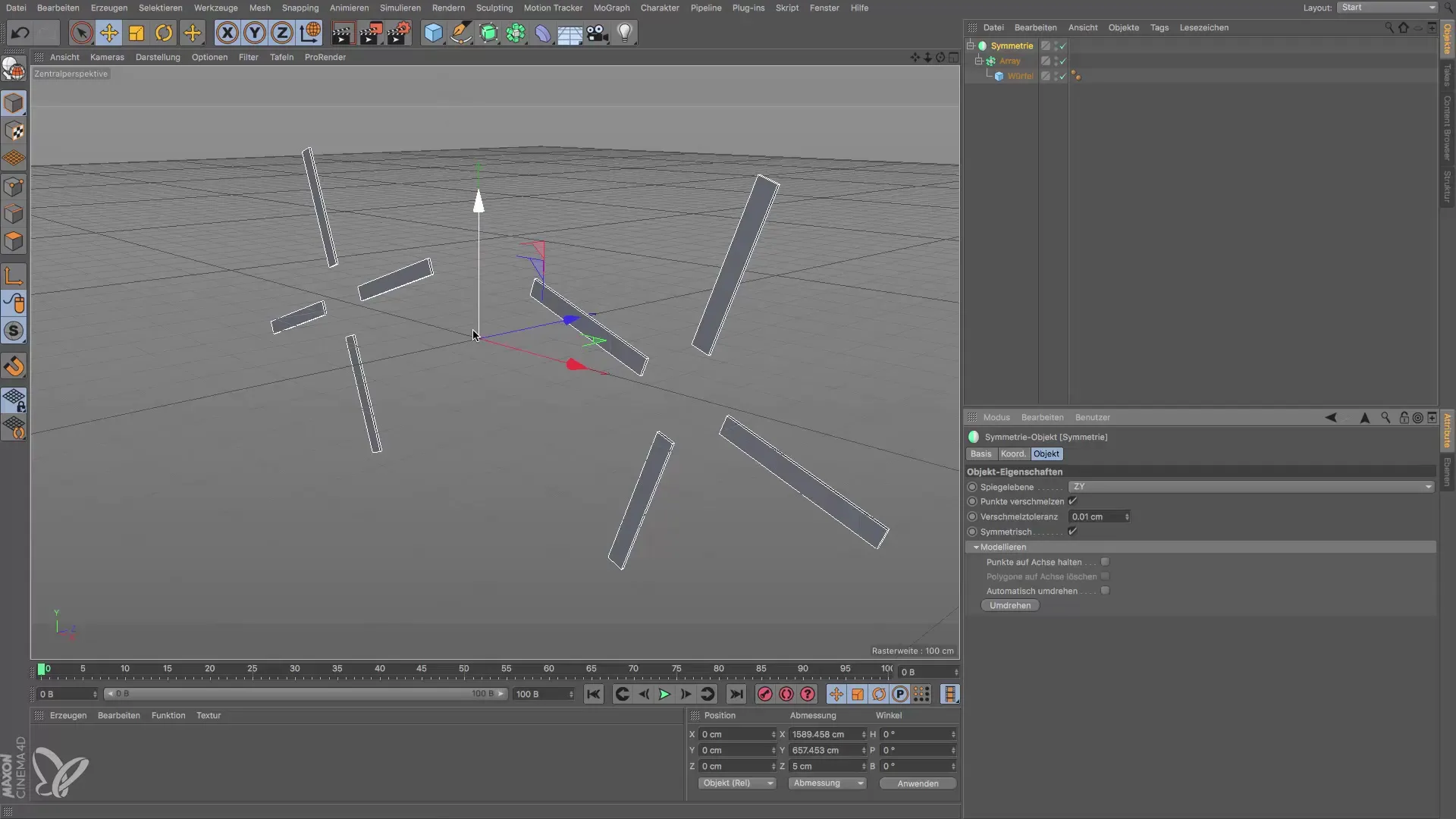

A veces no solo deseas un Array de un lado, sino también crear el mismo patrón en el otro lado. En este caso, utilizas el objeto de simetría. Coloca tu Array existente en un objeto de simetría. Notarás que el objeto se refleja automáticamente a lo largo del eje seleccionado.

Si el eje de reflexión no está configurado correctamente, podría hacer que tu modelo no se vea como deseas. Asegúrate de ajustar el eje correcto, como el eje Z para la profundidad o el eje Y para la altura. Cambiar el eje puede ser crucial para que la reflexión ocurra correctamente en el lugar deseado.

3. Uso del Atom Array

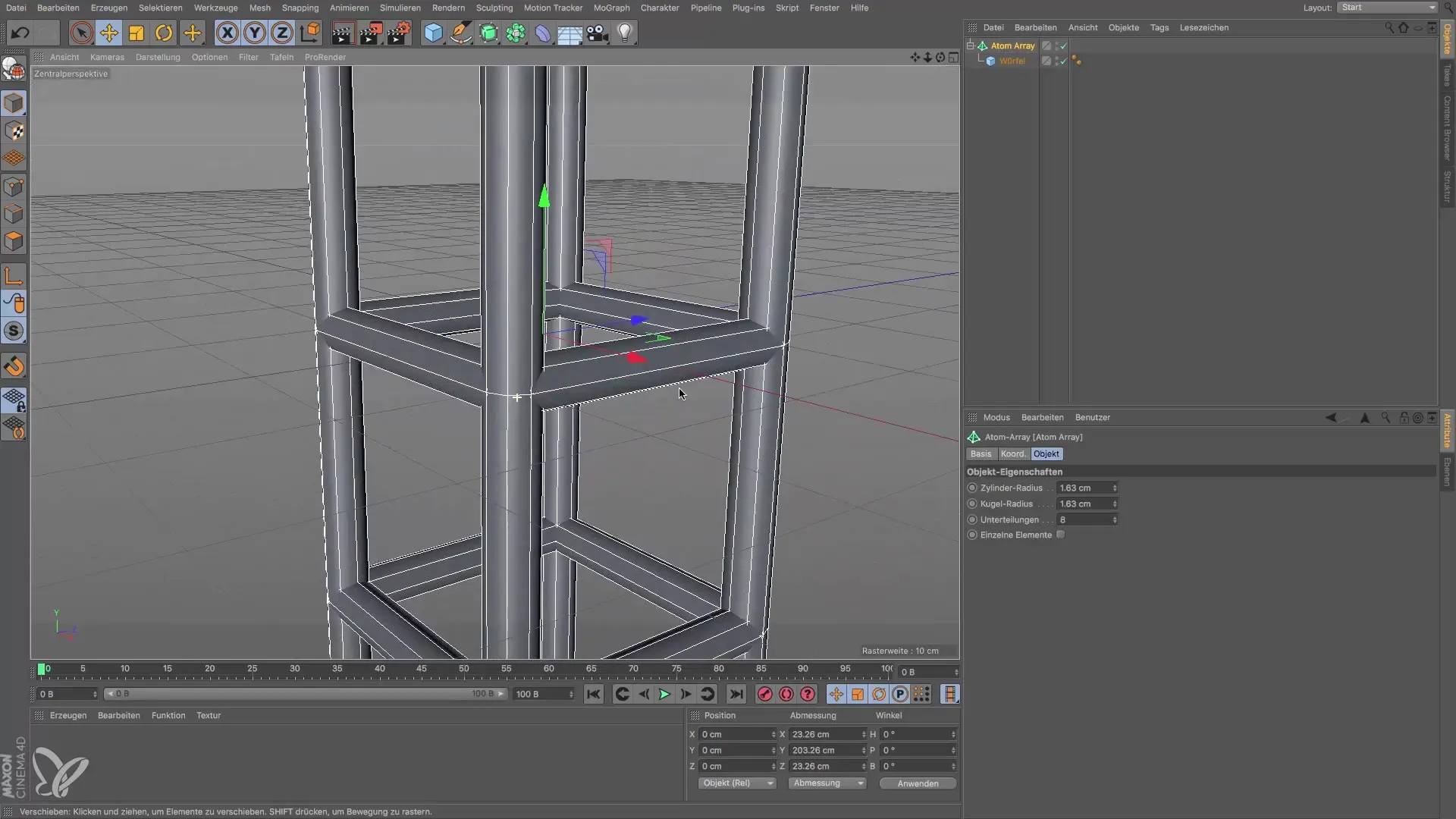

El Atom Array es especialmente útil si quieres crear estructuras de malla complejas. Comienzas con un cubo simple, que colocas en el Atom Array. Así obtendrás un objeto de malla que muestra cómo funciona el Atom Array.

Para optimizar tu estructura de malla, puedes ajustar el tamaño del objeto de disparo. Ten en cuenta que aunque el Atom Array es más antiguo, todavía ofrece muchas posibilidades. Puedes hacer que el tamaño de los "átomos" sea tan pequeño que no sean visibles, mientras sigues aprovechando las funciones de los objetos de modelado.

4. Ediciones y ajustes finos

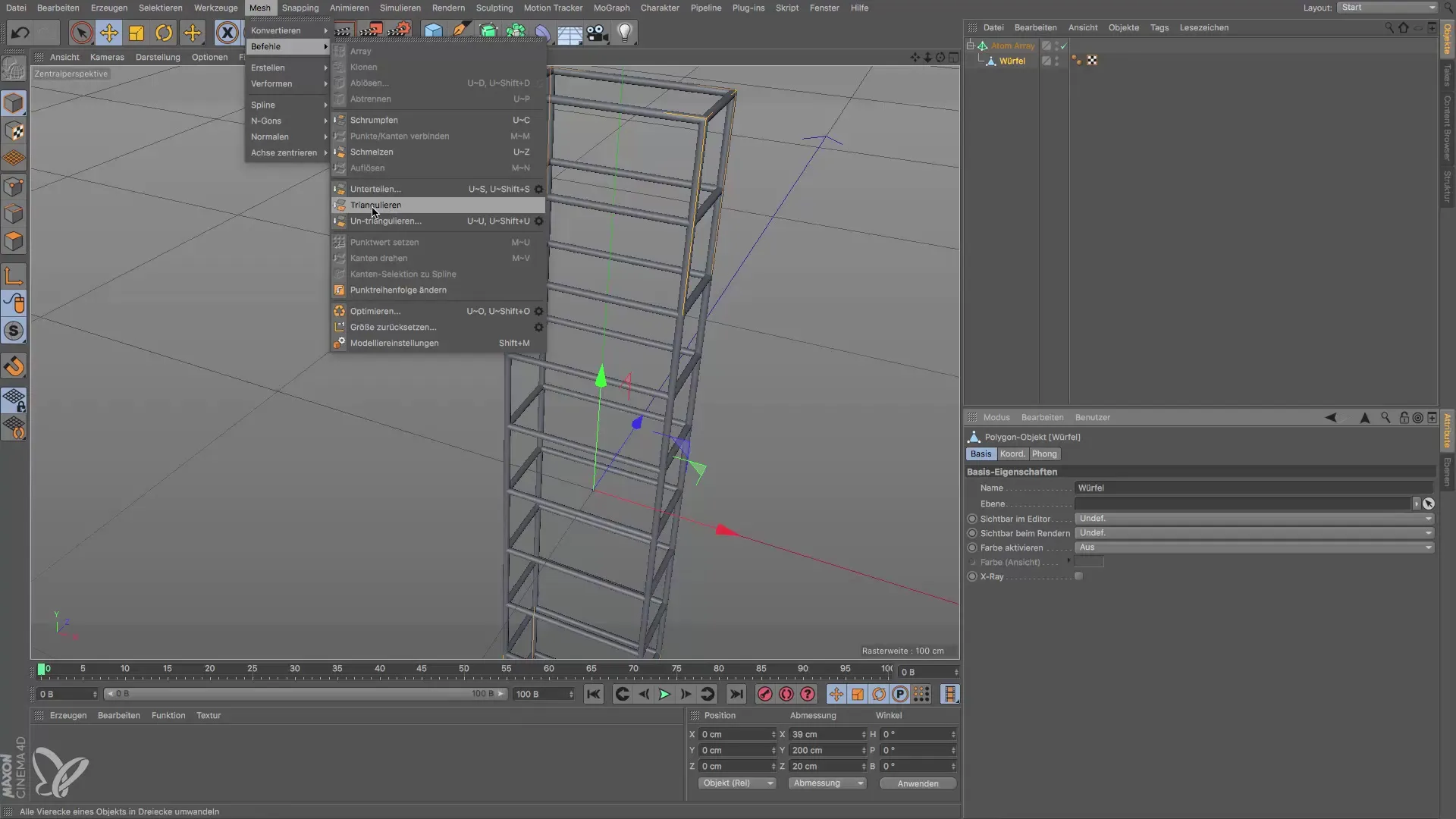

La ventaja del Atom Array es que puedes editar la forma básica en cualquier momento. Incluso puedes convertir la malla en un objeto poligonal para realizar más ajustes. Por ejemplo, puedes subdividir o triangular la malla, lo cual es útil para establecer conexiones entre los elementos.

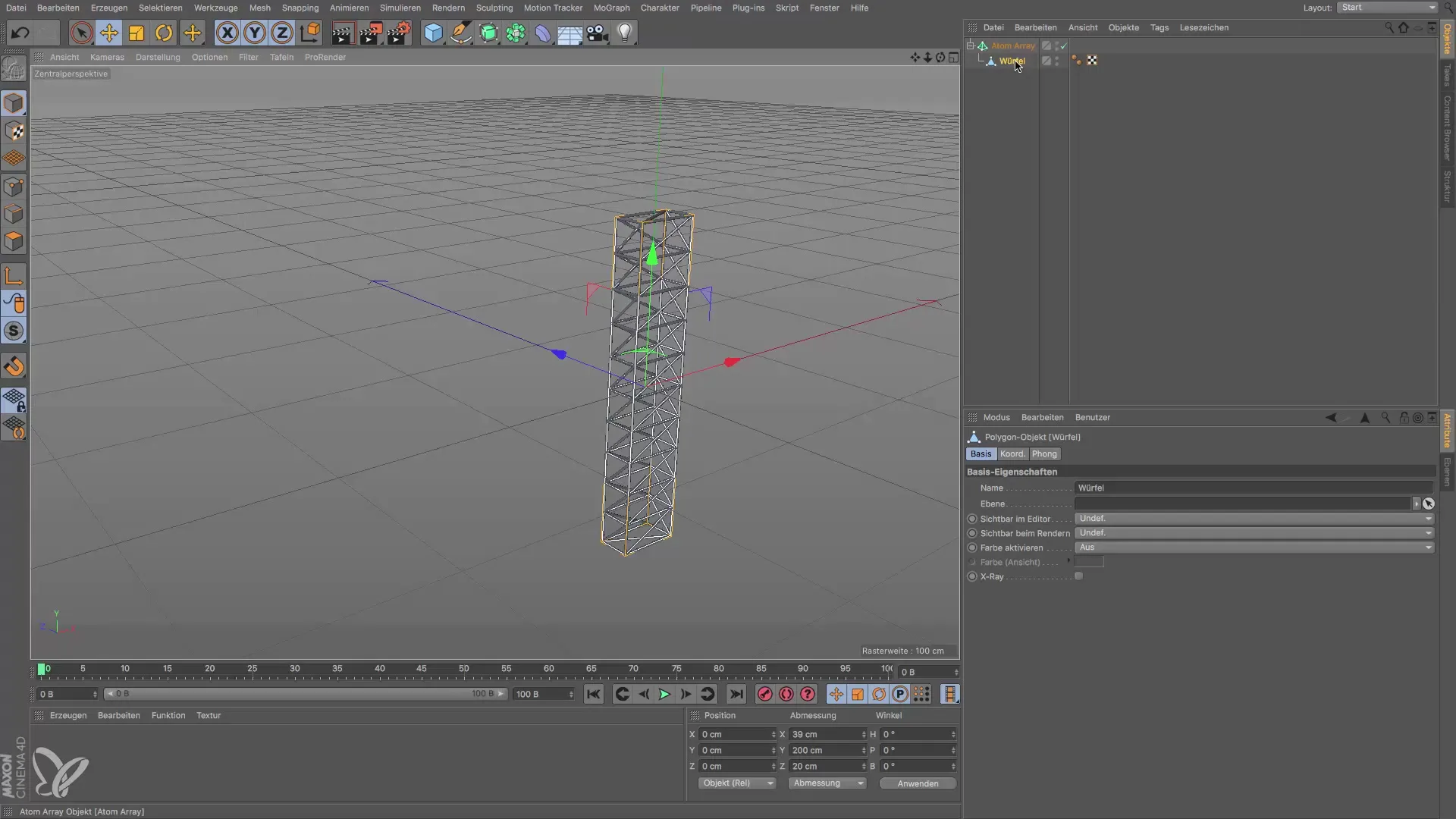

Utilizar estas técnicas con el Atom Array te permite crear rápidamente una estructura equilibrada, ya sea un armazón o una forma de torre. Un ejemplo creativo podría ser la Torre Eiffel, que puede realizarse relativamente rápido con este método.

Resumen - Modelado en Cinema 4D fácil de hacer

En esta guía, has aprendido cómo utilizar de manera efectiva los principales objetos de modelado en Cinema 4D: el Array, el objeto de simetría y el Atom Array. Estas herramientas te brindan la oportunidad de crear estructuras complejas y disposiciones con un esfuerzo mínimo.
