El diseño de un soporte para tu faros en Cinema 4D puede ser un ejercicio emocionante y educativo. El soporte no solo sirve como elemento de conexión, sino que también permite diferentes posiciones del faro. En esta guía, te mostraré cómo crear un soporte funcional utilizando splines, el administrador de estructura y el objeto extruir.
Principales conclusiones
- Con un spline, puedes definir formas precisas para tu soporte.
- El administrador de estructura te ayuda a alinear los puntos con precisión.
- La forma puede mejorarse redondeando las esquinas.
- Un objeto de extrusión le da volumen y estructura a tu spline.
Guía paso a paso
Para diseñar un soporte, puedes seguir los siguientes pasos:
Paso 1: Cambiar a la vista frontal
Para crear el soporte, primero debes cambiar a la vista frontal. Esto es crucial para obtener una forma precisa que se ajuste bien a tu faro.

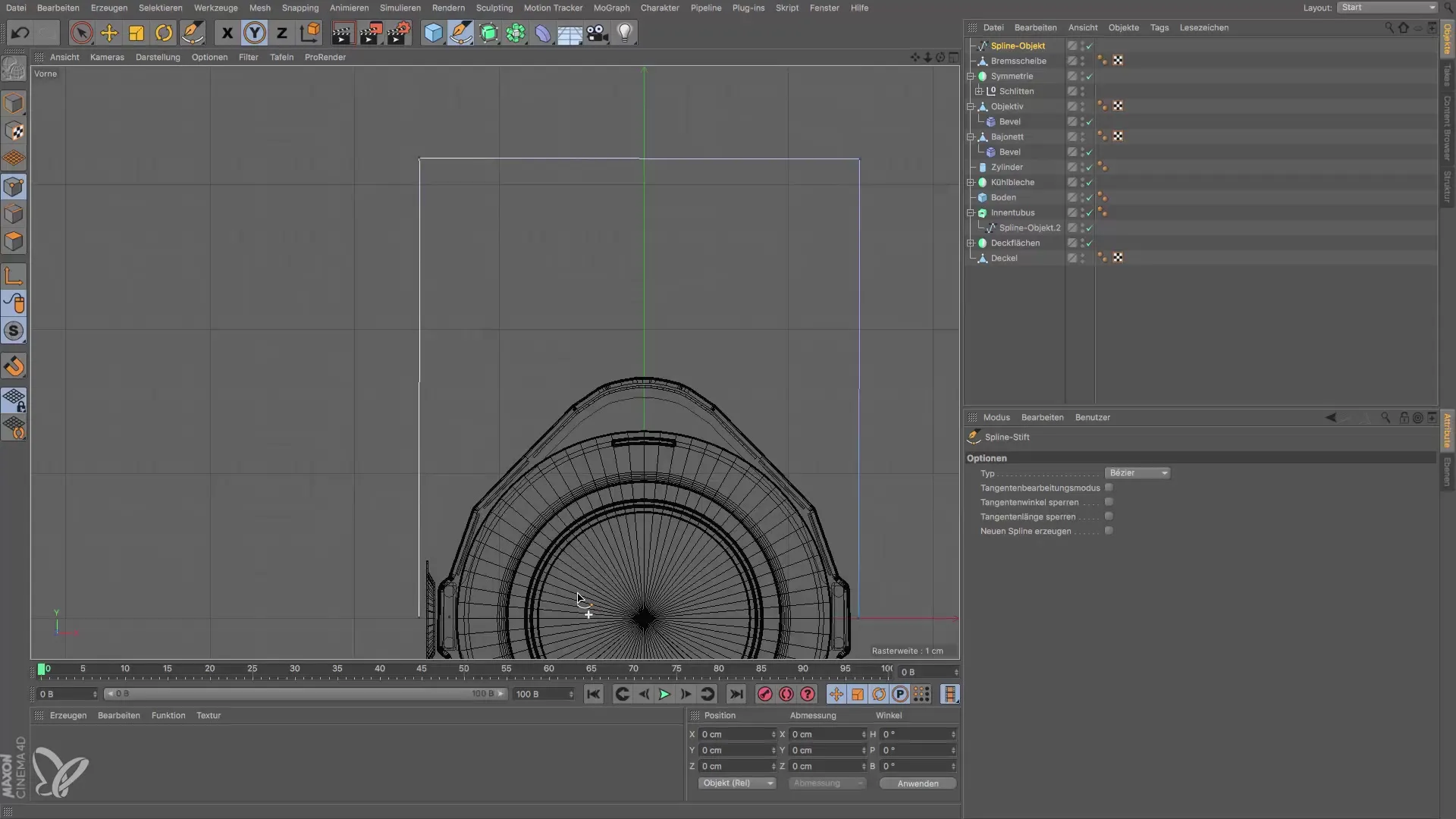

Paso 2: Dibujar spline
Comienza creando un objeto spline simple. Haz clic en los lugares donde deben estar los puntos de esquina del soporte. La altura del soporte debe ser de aproximadamente 33 cm, así que coloca el primer punto a esta altura.

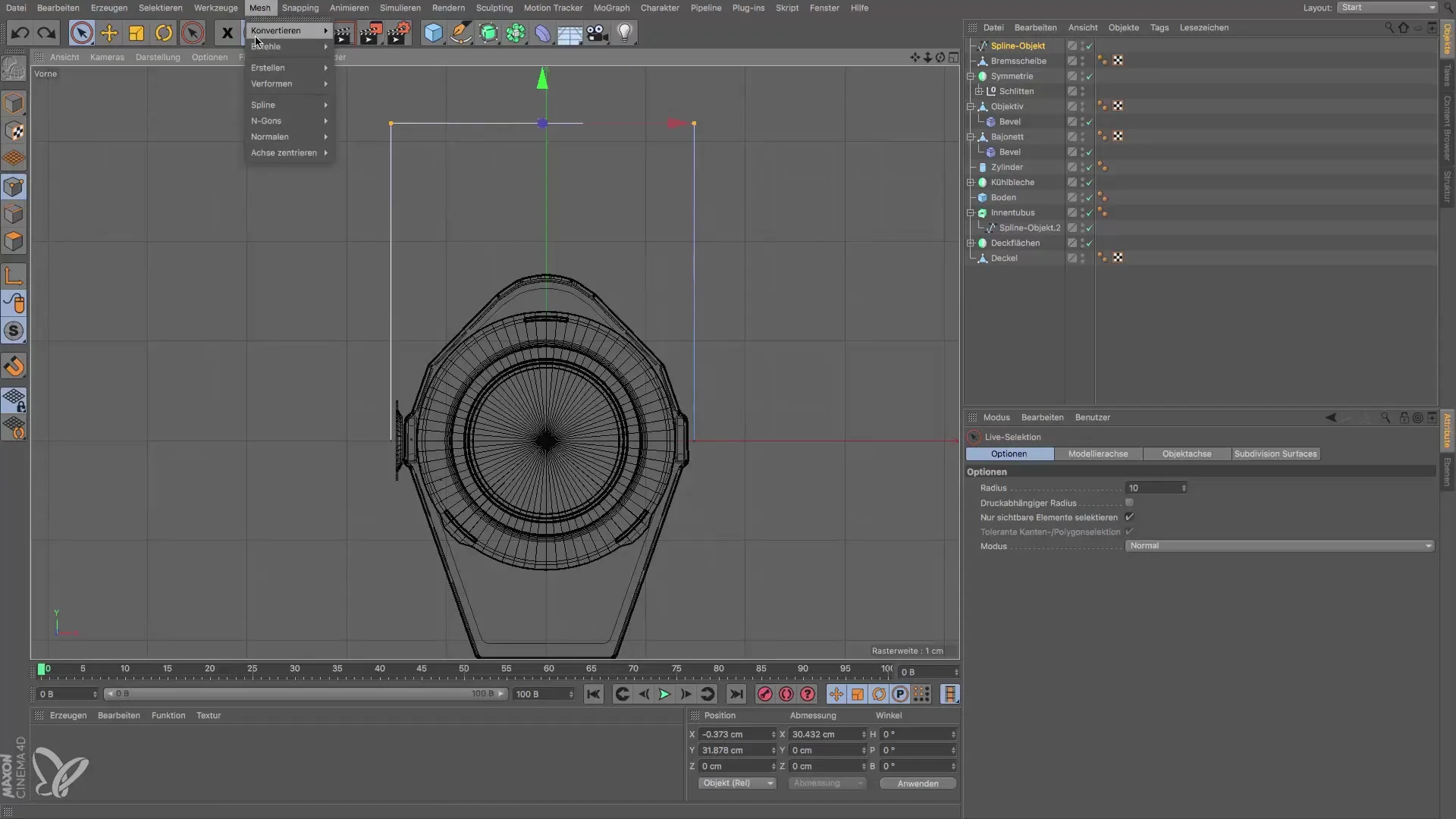

Paso 3: Definir puntos de esquina
Debes asegurarte de que todos los puntos que creaste son puntos de esquina y no puntos de curva. Selecciona todos los puntos en modo punto y ve a "Malla → Spline → Interpolación dura" para asegurarte de esto.

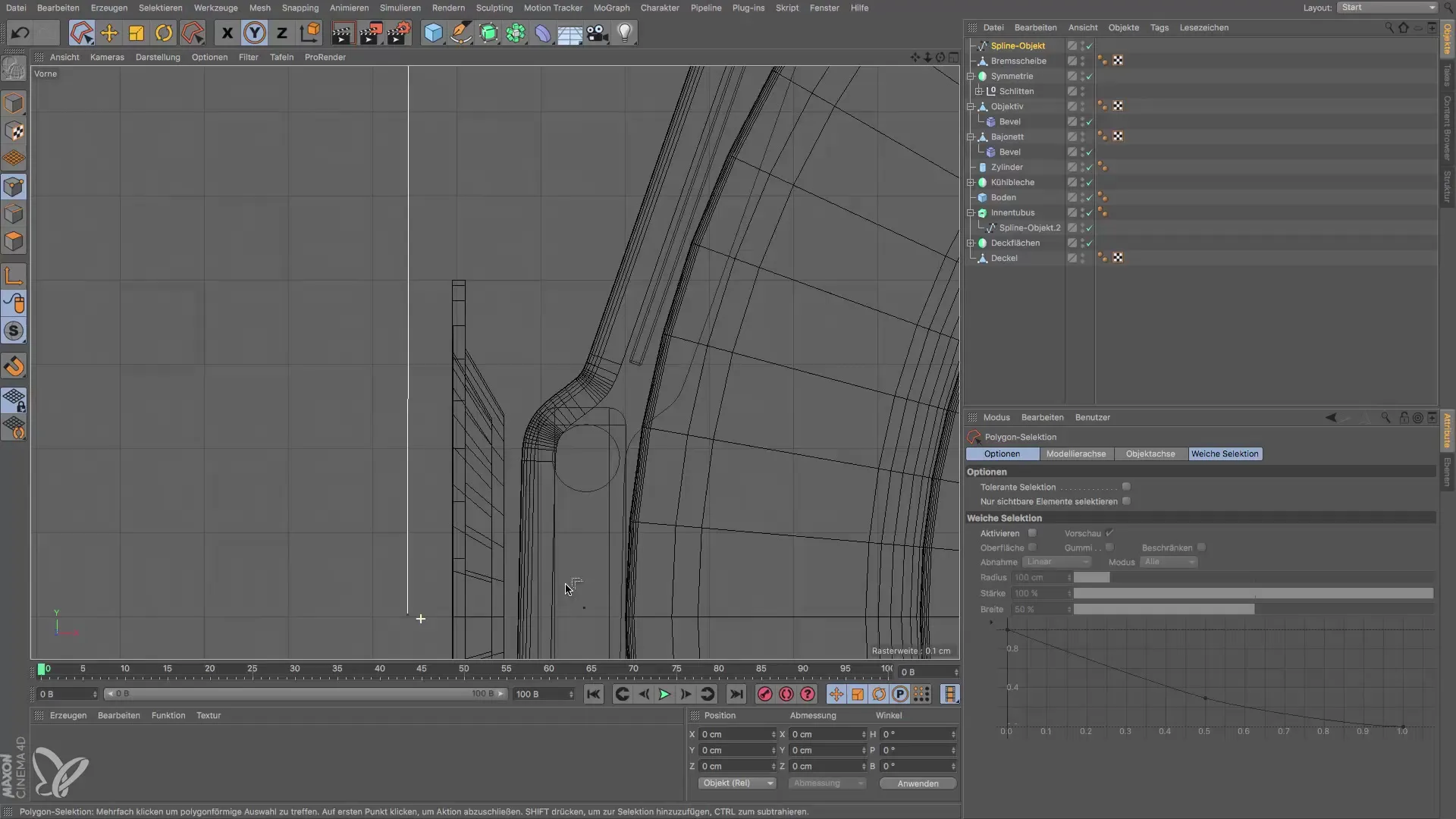

Paso 4: Controlar distancias
Verifica la distancia entre los puntos. En este caso, la distancia debe ser de aproximadamente 5 mm. Puedes ajustar los puntos en el administrador de estructura para obtener valores más precisos.

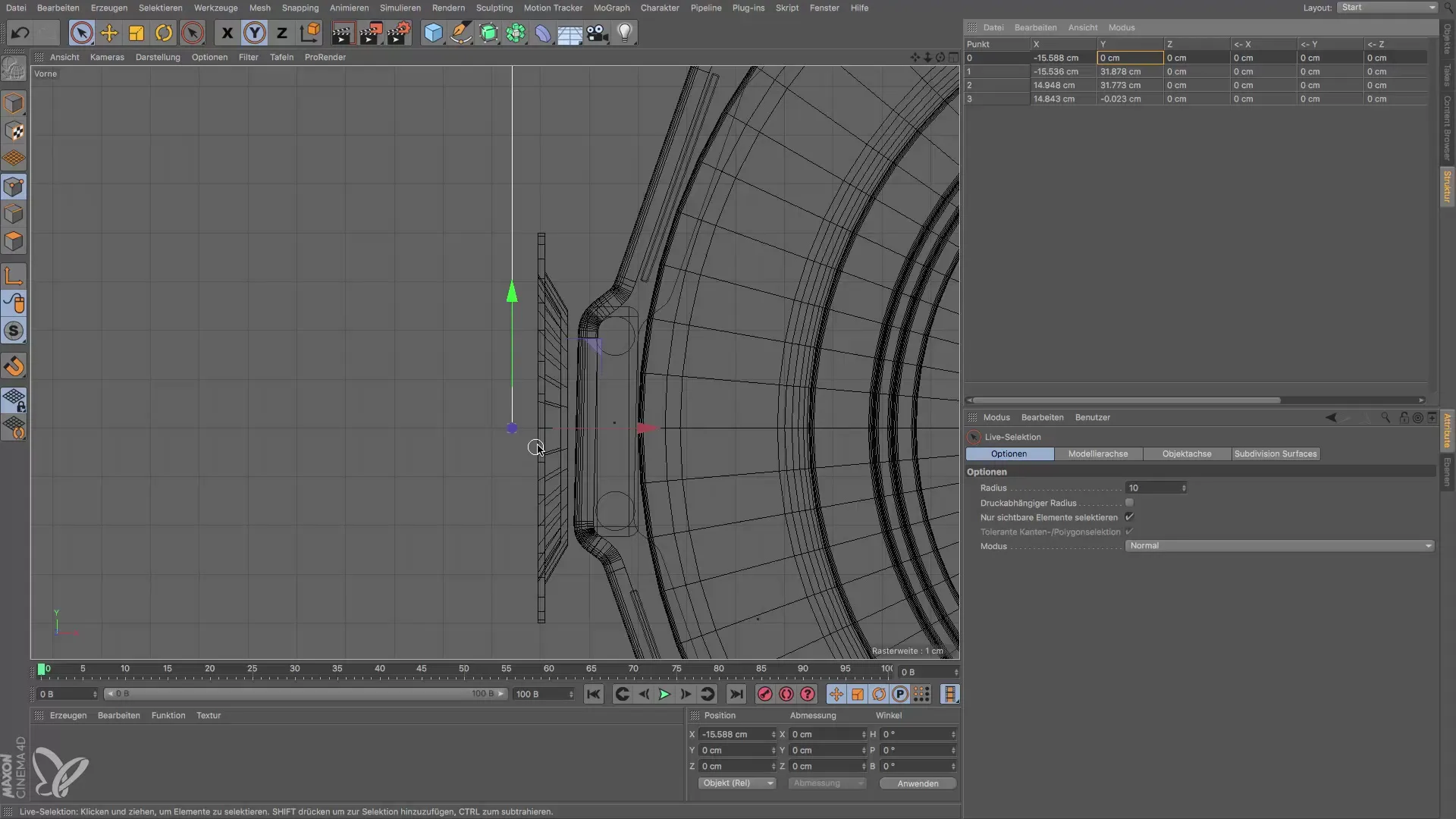

Paso 5: Ajustar el eje Y
Coloca el punto en el eje X, configurando el valor de Y en cero. Selecciona el punto y edita el valor en el administrador de estructura para establecer la posición exacta.

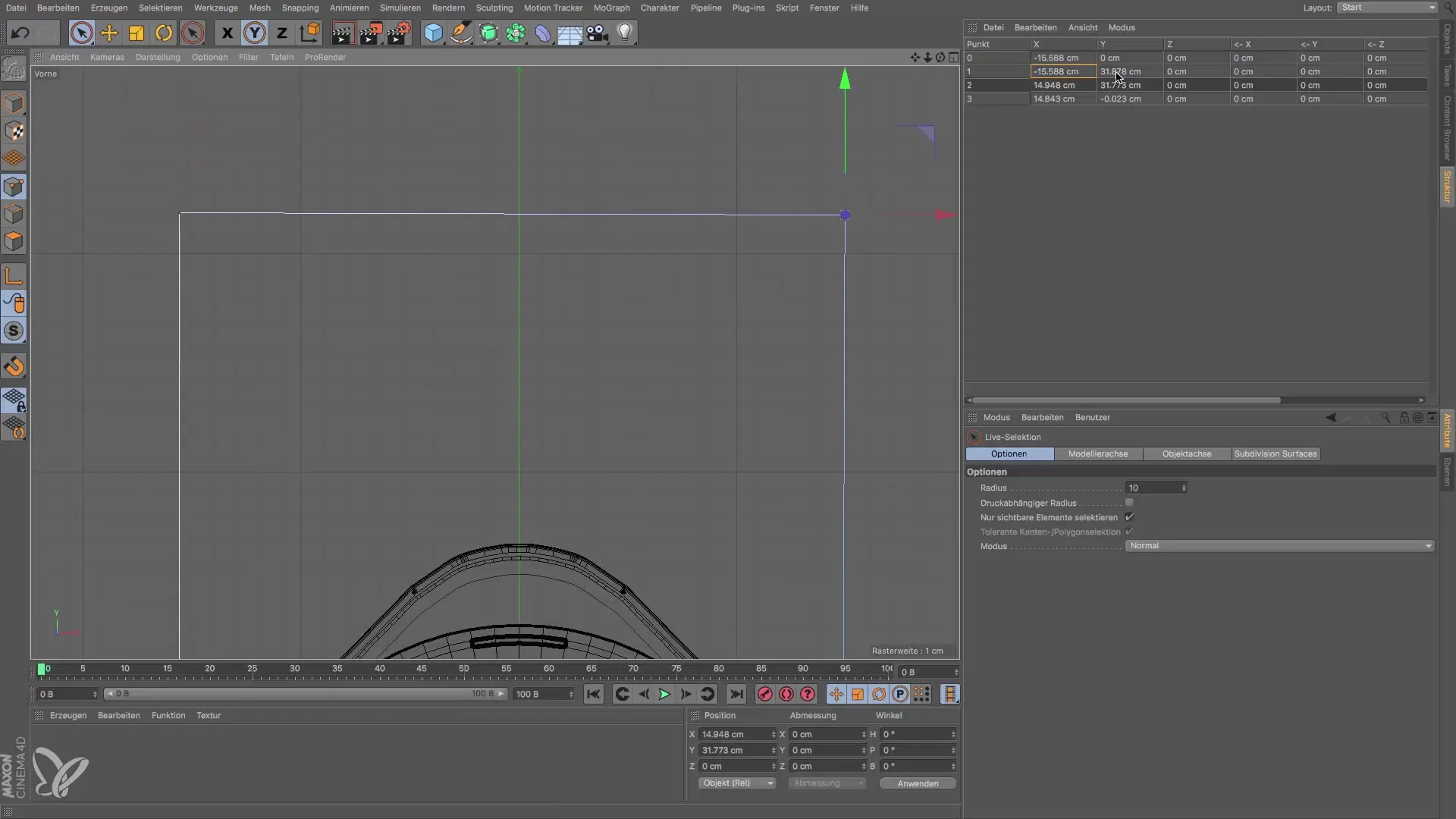

Paso 6: Alinear verticalmente
Para asegurarte de que los puntos están alineados verticalmente, compara los valores de X e Y de los puntos correspondientes y ajústalos para que coincidan.

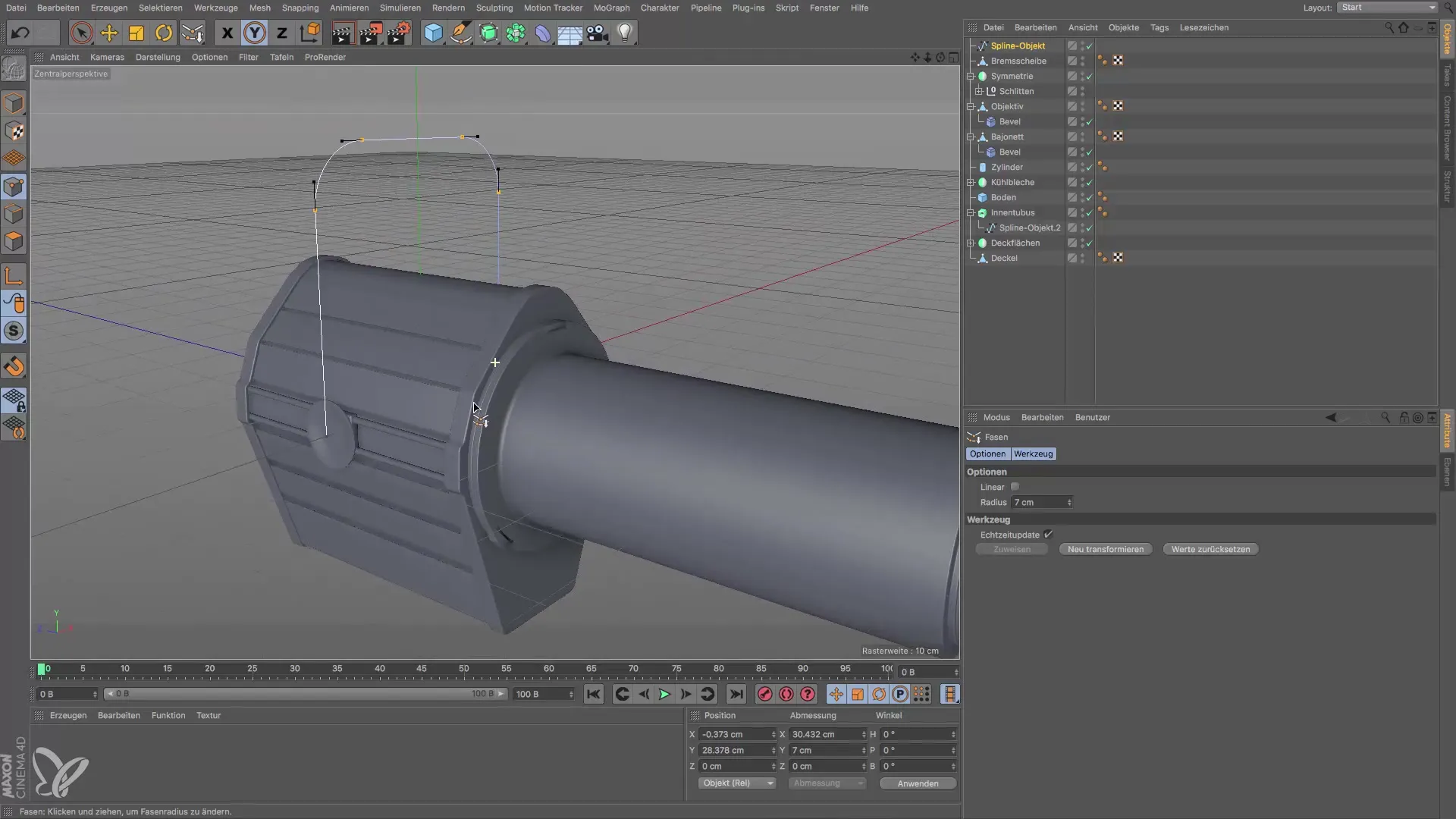

Paso 7: Redondear las esquinas
Para redondear las esquinas del soporte, selecciona los dos puntos superiores y usa la función "Malla → Spline → Fase". Asegúrate de que el ancho de fase esté configurado en 7 cm para obtener un resultado adecuado.
Paso 8: Activar vista en perspectiva
Cambia a la vista en perspectiva para evaluar mejor la forma del soporte y asegurarte de que todas las proporciones son correctas.

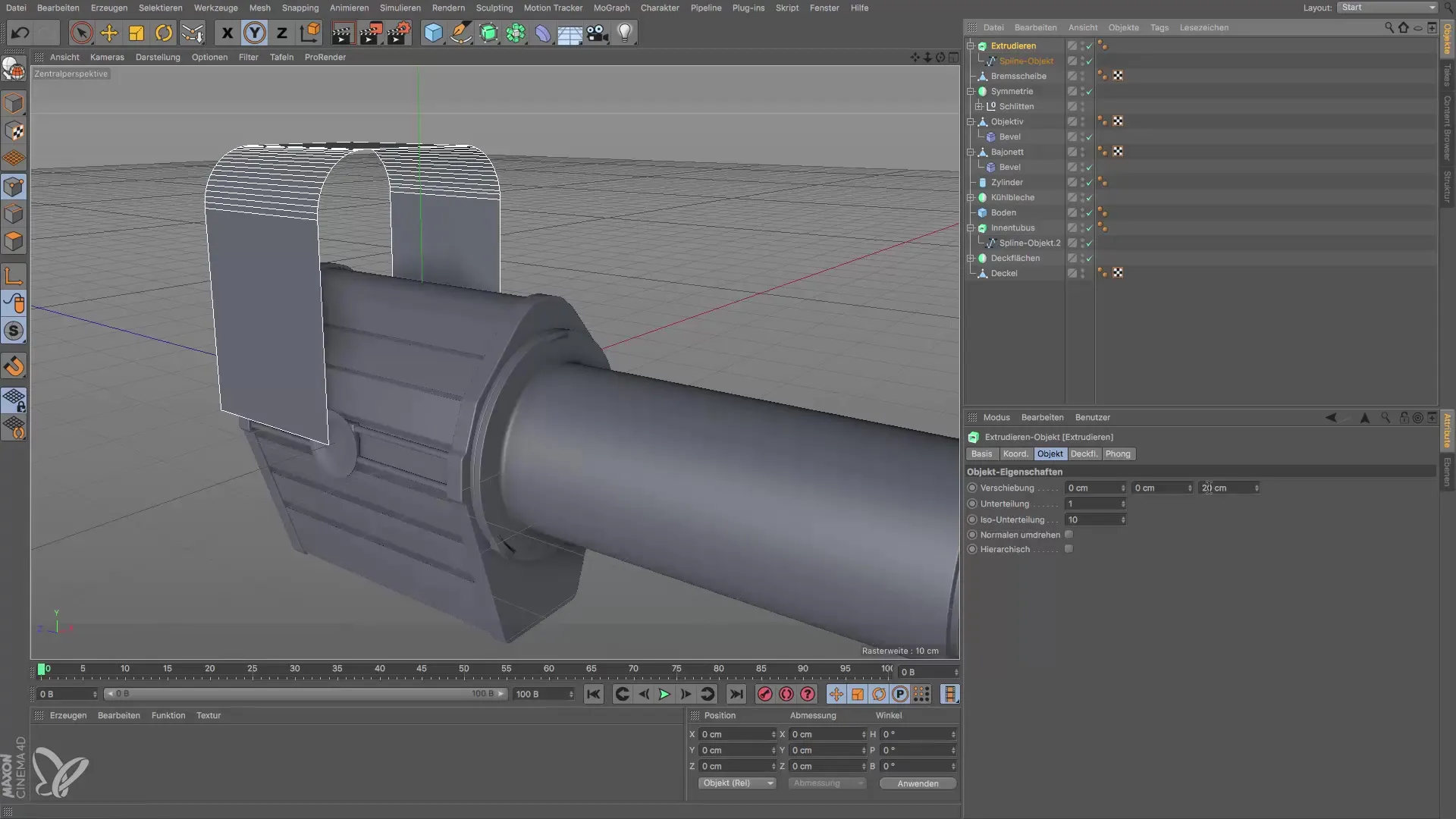

Paso 9: Extruir el spline
Selecciona el objeto de extrusión y añade el objeto spline para darle volumen al soporte. Ajusta la altura de extrusión a 5 cm, ya que esto corresponde al ancho del soporte.

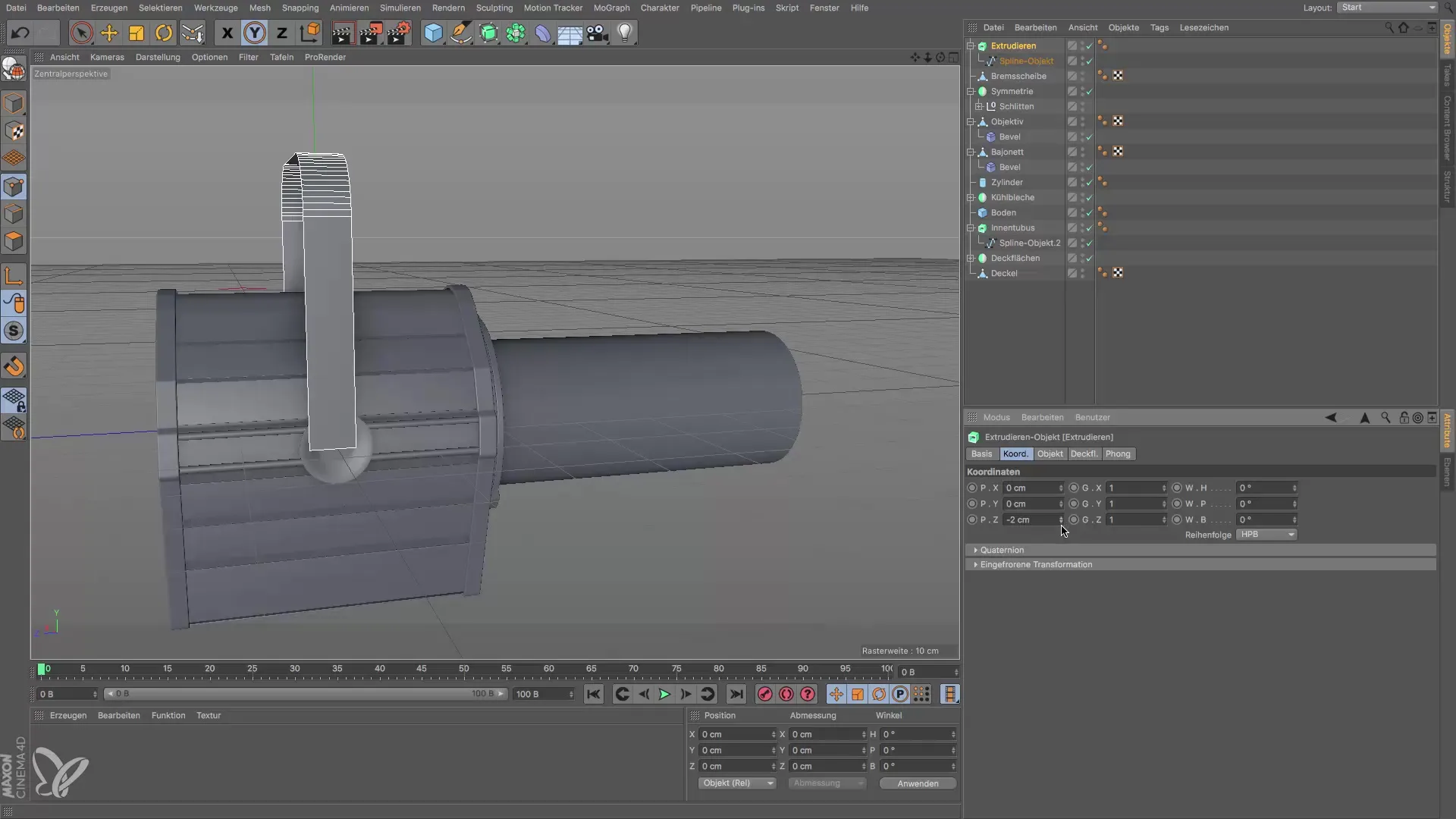

Paso 10: Ajustar la posición
Finalmente, debes ajustar la posición del objeto extruido. Busca las coordenadas Z y establece el valor en -2.5, de modo que el soporte esté justo sobre el disco de freno.
Resumen - Guía: Crear un soporte para un faro en Cinema 4D
Ahora has aprendido a crear un soporte funcional para un faro en Cinema 4D utilizando un spline y funciones adicionales. Desde la creación precisa de puntos hasta la configuración del volumen del objeto, has recorrido todos los pasos necesarios que conducen a un resultado impresionante.
Preguntas frecuentes
¿Cómo puedo editar puntos en el spline?Selecciona el punto y edita los valores en el administrador de estructura.
¿Qué es la interpolación dura?La interpolación dura asegura que los puntos se definan como puntos de esquina y no formen curvas.
¿Puedo ajustar la forma más tarde?Sí, puedes hacer ajustes en cualquier momento editando los puntos en el spline.
¿Cómo cambio la altura del objeto extruido?Ve a la configuración del objeto de extrusión y ajusta la altura de extrusión.
