La creación de modelos en 3D puede ser uno de los aspectos más fascinantes del arte digital. En este tutorial, te mostraré cómo crear un simple señal de metro en Cinema 4D. Con las nuevas funciones a partir de la versión R21, el proceso de modelado se simplifica enormemente, y puedes dejar volar tu creatividad. La preparación y la precisión son clave para obtener resultados atractivos. Vamos a sumergirnos directamente.
Principales hallazgos
- La señal del metro se crea combinando splines y un objeto de extrusión.
- La nueva función de Caps en R21 facilita enormemente el modelado.
- El Snapping de Splines es una herramienta importante para lograr colocaciones precisas.
Guía paso a paso
Para crear una señal de metro, comienza con los siguientes pasos:
1. Creación del rectángulo

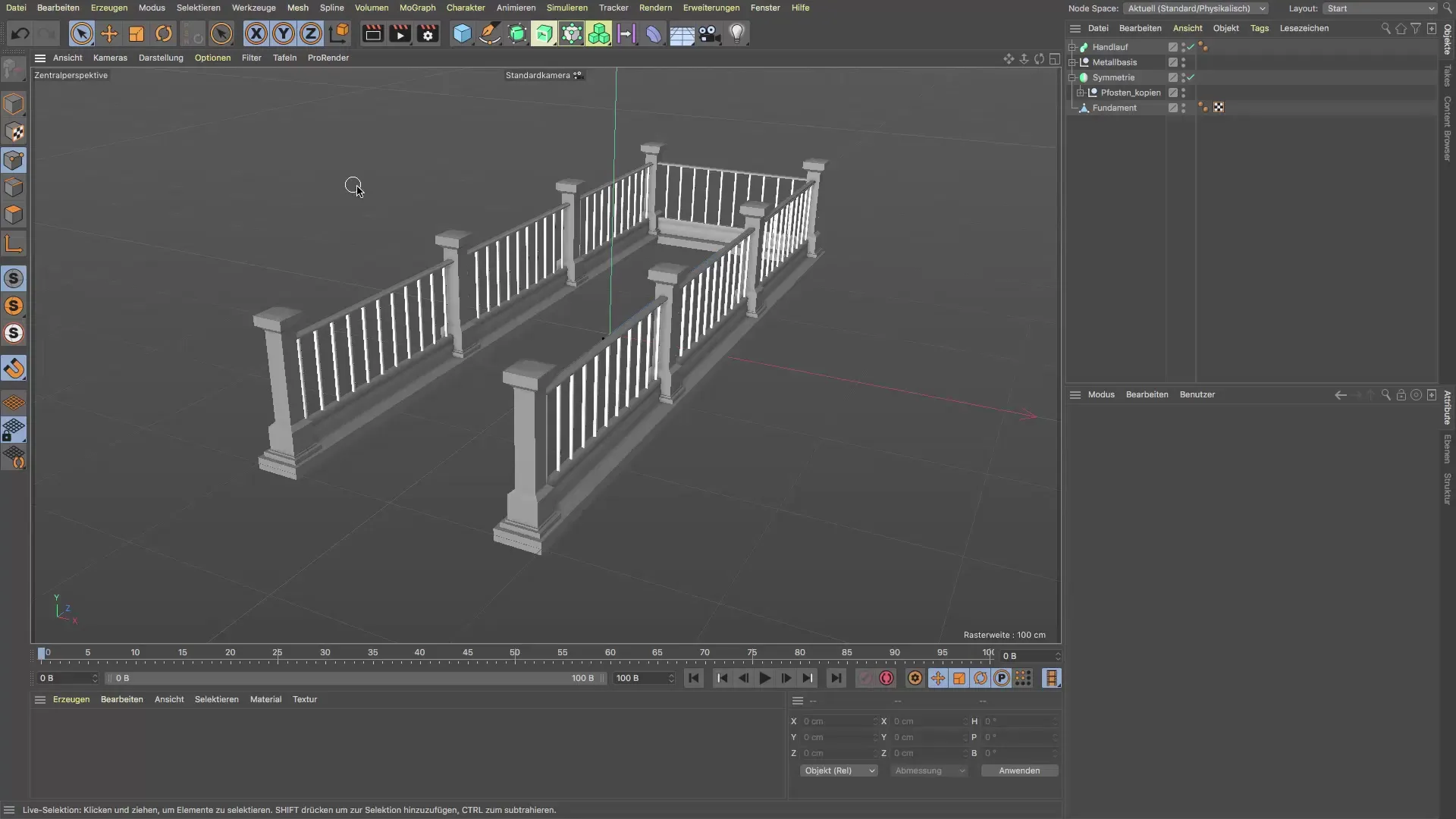

Abre Cinema 4D y selecciona la herramienta de spline rectangular. Ajusta las dimensiones a 60 x 60 cm. Posiciona el rectángulo de manera que flote correctamente sobre el pasamanos. Debe sobresalir un poco sobre el pasamanos para crear la base de la señal. Esto es importante, porque a los lados se integrarán dos soportes más tarde. Importante: asegúrate de que el Snapping esté activado para colocar el rectángulo con precisión.
2. Agregar el semicirculo

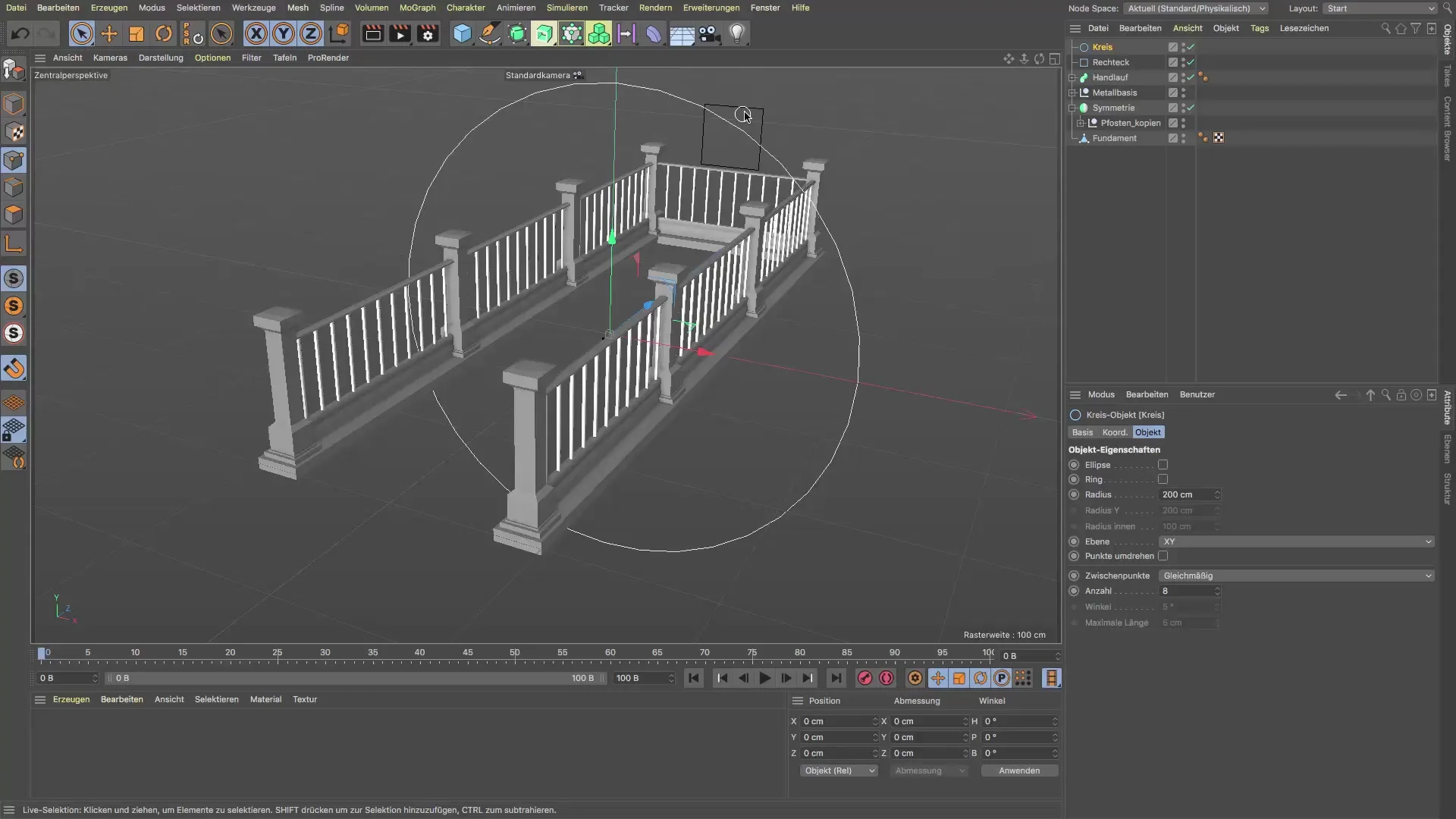

Ahora agrega un círculo con un diámetro de 50 cm (radio de 25 cm). Este representará la parte superior de tu señal. Posiciona el círculo de manera que se asiente exactamente sobre el rectángulo. También asegúrate de utilizar el Snapping para garantizar una superposición perfecta.
3. Usar la máscara de spline

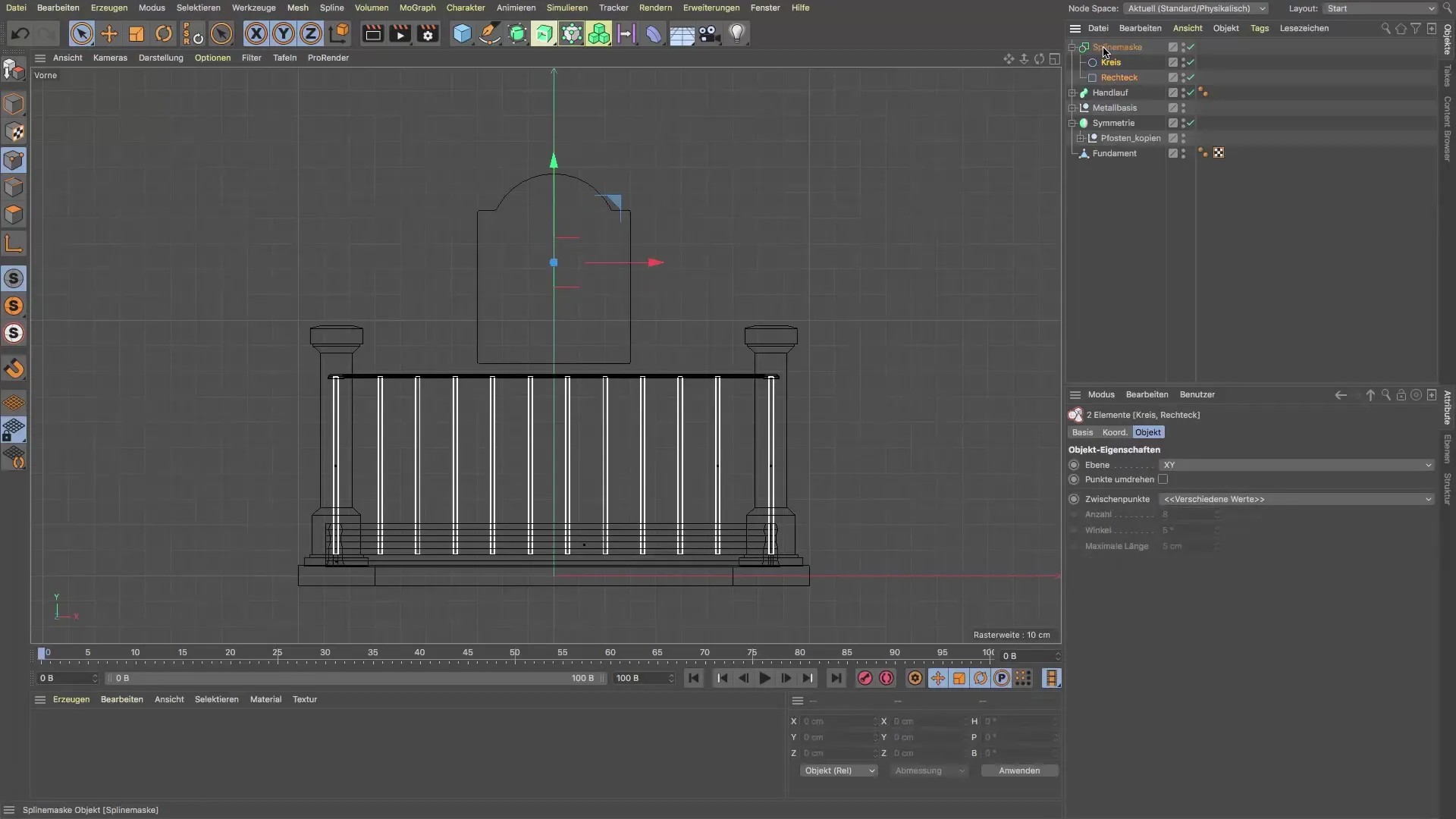

Para unir los dos splines, utiliza la máscara de spline. Agrega el rectángulo y el semicirculo a la máscara de spline. Esto te dará un contorno uniforme para la señal, lo que facilita el modelado. Después de este paso, ya podrás ver la forma que queremos crear.
4. Extruir la señal

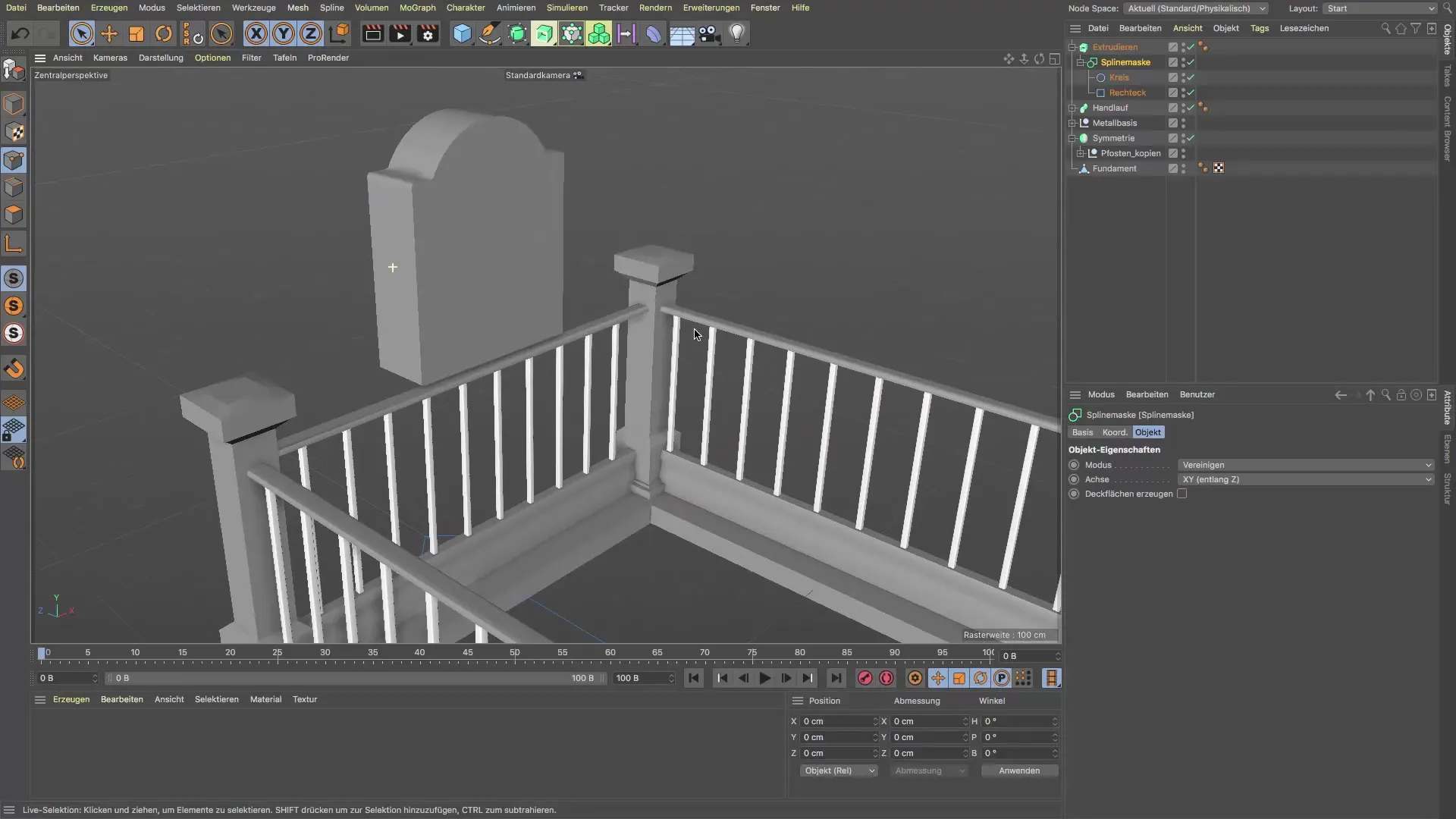

Para darle grosor a la señal, crea un objeto de extrusión. Establece el grosor en aproximadamente 3-4 cm. Asegúrate de que el objeto de extrusión esté correctamente conectado con la máscara de spline. También verifica la configuración de las Caps para asegurarte de que las transiciones sean limpias y sin superposiciones. Las configuraciones predefinidas en el objeto de extrusión te ayudarán a obtener un resultado atractivo.
5. Refinar los bordes

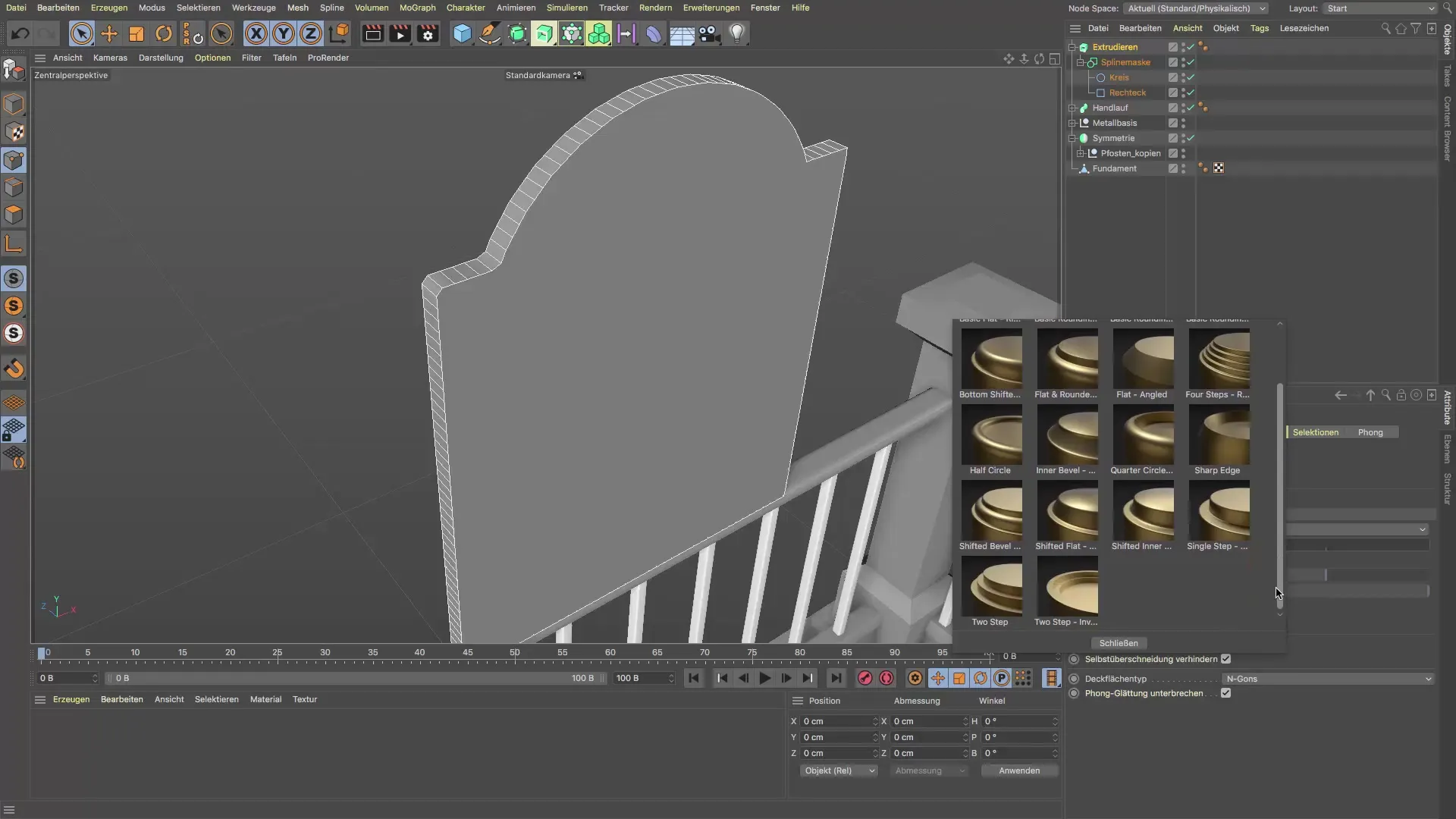

Para que los bordes de la señal sean visualmente más atractivos, puedes probar diferentes configuraciones predefinidas para el redondeo. Notarás que la estructura de polígonos no se ve afectada negativamente por las diferentes configuraciones predefinidas. Experimenta con las configuraciones para lograr el aspecto deseado.
6. Posicionamiento de los soportes

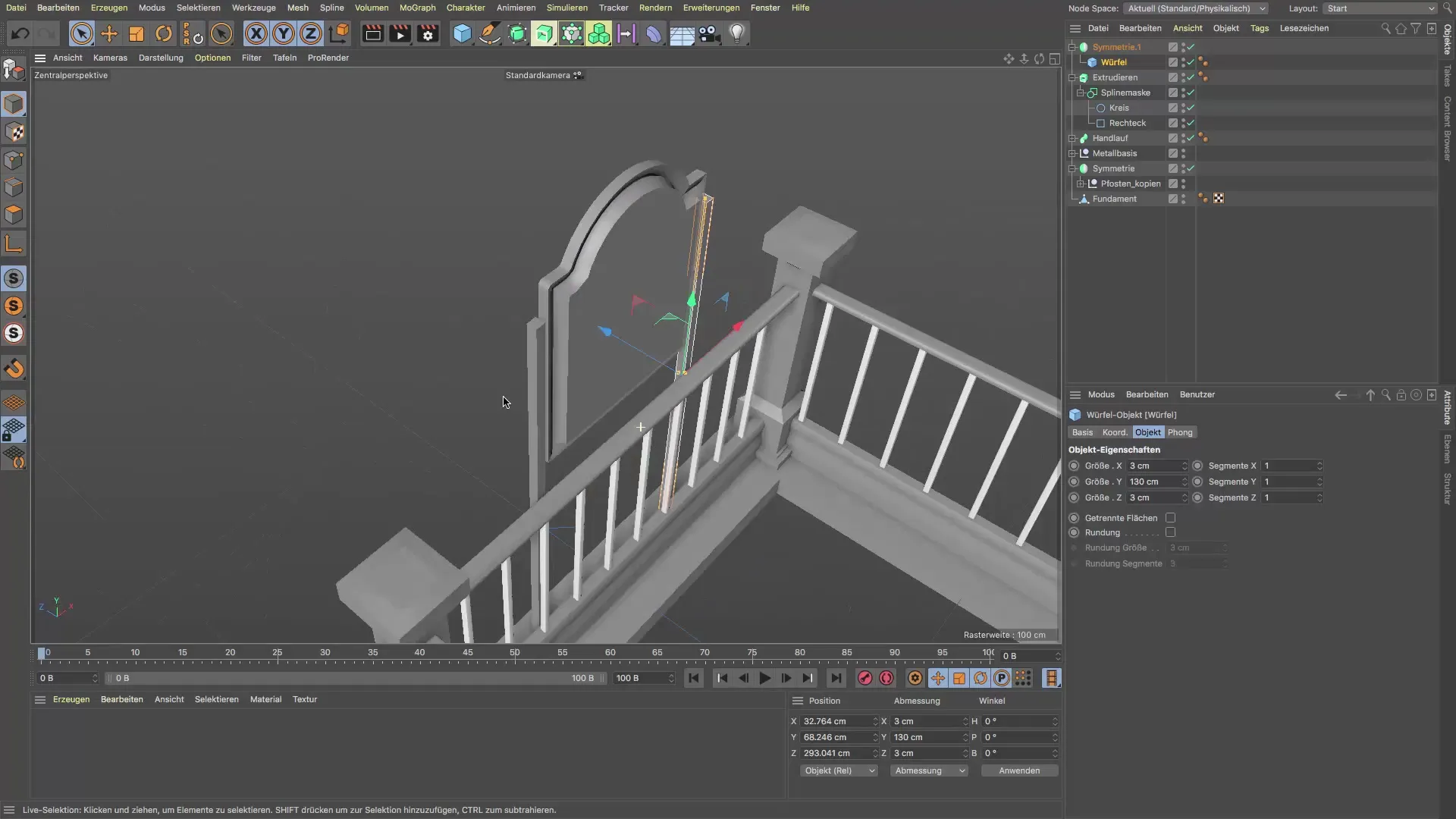

Ahora necesitas dos soportes que sostengan la señal. Crea dos cubos y ajusta sus dimensiones a 3 x 3 cm para el corte transversal y aproximadamente 130 cm de altura. Coloca estos soportes de manera que queden directamente debajo del soporte de la señal. Usa el objeto de simetría para duplicar los soportes de manera eficiente.
7. Crear las conexiones
Para fijar la señal de manera segura, puedes usar cilindros que funcionen como conexiones. Coloca uno a través de cada soporte y recorta a la longitud deseada. Asegúrate de que estén posicionados correctamente.
8. Unir los elementos

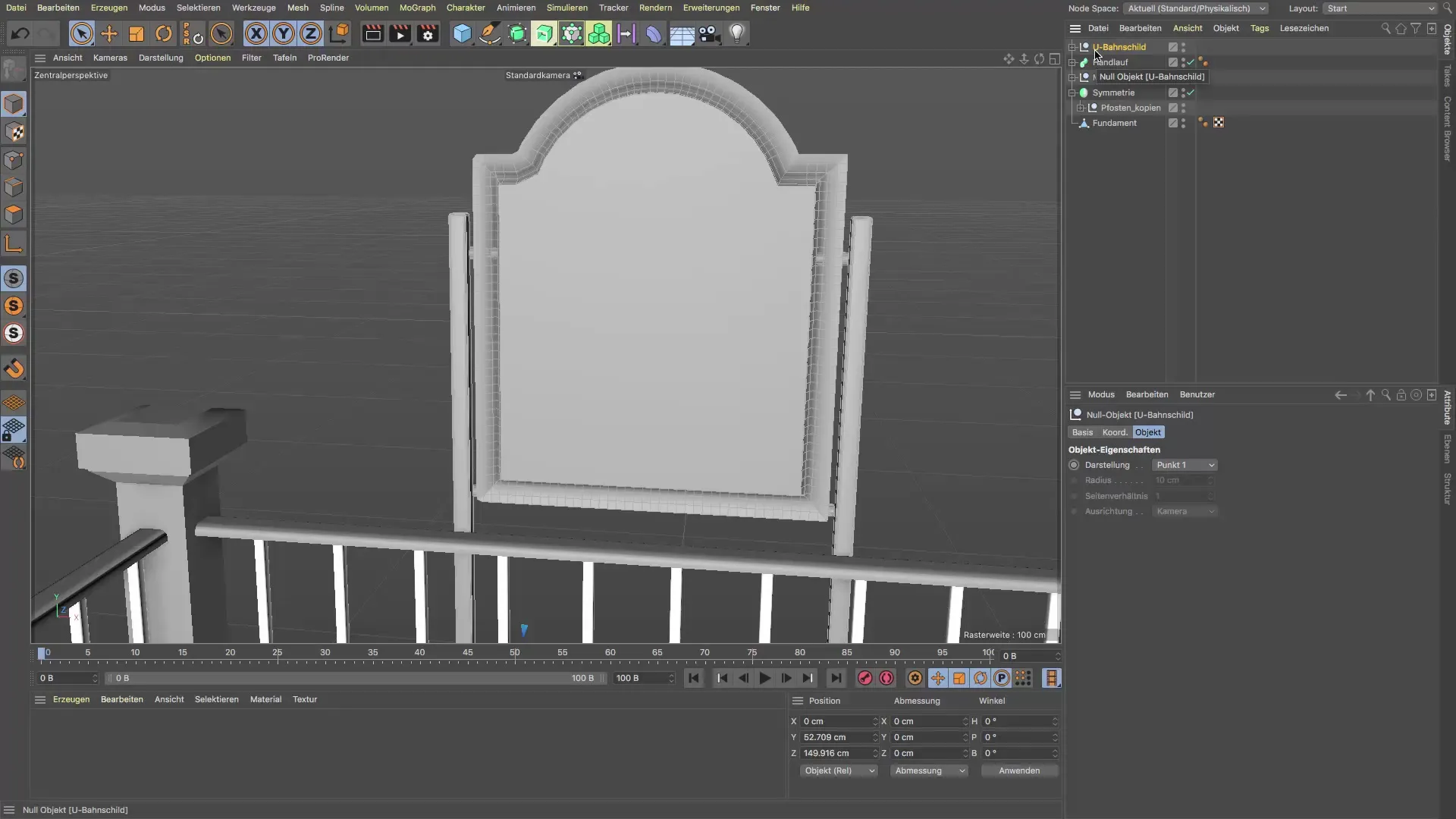

Por último, agrupa todos los elementos en un solo objeto. Nombra este objeto “señal de metro”. Esto asegurará una estructura limpia en tu escena y facilitará el movimiento y la edición de todo el modelo.
Resumen - Guía para crear una señal de metro en Cinema 4D
En esta guía, has aprendido cómo crear una señal de metro en Cinema 4D. Has visto cómo combinar splines de manera efectiva, utilizar el objeto de extrusión y trabajar con las nuevas posibilidades de R21. La utilización de herramientas de Snapping te ha ayudado a lograr resultados precisos. Con estas técnicas, ahora puedes llevar a cabo tus propios proyectos creativos.
Preguntas frecuentes
¿Cuántos splines se necesitan para la señal?Se necesitan un total de dos splines: un rectángulo para la base y un semicirculo para la parte superior.
¿Puedo usar diferentes formas para la señal?Sí, puedes usar cualquier forma que desees, siempre que cumpla con los requisitos de tu idea de diseño.
¿Cómo funciona el Snapping de Splines en Cinema 4D?El Snapping de Splines facilita alinear objetos con precisión al proporcionar retroalimentación visual al dibujar o colocar splines.
¿Cuáles son las ventajas de la nueva función Caps en R21?La función Caps te permite tener un mejor control sobre las superficies de las extrusiones, lo que resulta en resultados más limpios.
¿Puedo cambiar las dimensiones de la señal?Sí, puedes ajustar las dimensiones de cada parte de la señal para adecuarla a tu diseño.
