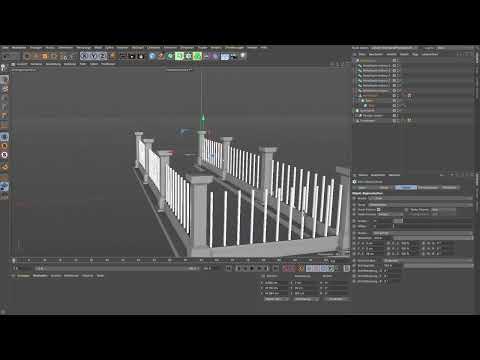

Una estación de metro sin barandillas no solo sería poco atractiva, sino también peligrosa. Para garantizar la seguridad y un diseño atractivo, estás en el lugar correcto. En esta guía aprenderás paso a paso cómo crear barras de barandilla efectivas y atractivas a partir de un simple objeto cubo. Estas barras de barandilla se multiplicarán y distribuirán a lo largo de tu base metálica mediante MoGraph. Cualquier cambio en tu cubo original se aplicará automáticamente a todas las demás barras de barandilla, lo que te ahorrará mucho tiempo y esfuerzo.
Principales hallazgos
- Las barras de barandilla se pueden crear de manera eficiente a partir de un objeto cubo.
- Puedes cambiar la forma o el tamaño del cubo en cualquier momento, y todas las demás barras se ajustarán automáticamente.
- El uso de MoGraph facilita la distribución de las barras de barandilla a lo largo de una base.
Guía paso a paso
Primero necesitas un simple objeto cubo que puedas agregar a tu proyecto. Ajusta el tamaño del cubo a unos 2 cm de diámetro y una altura de 70 cm. Experimenta con estos valores hasta que encuentres una apariencia adecuada para tus barras de barandilla.
Ahora es el momento de multiplicar tu cubo. Selecciona el cubo y ve a MoGraph. Mantén presionada la tecla Alt y luego selecciona el generador de clonación. Esto duplicará el cubo creativamente, pero el número total de instancias se establecerá en tres.
No obstante, deseas que las barras de barandilla se distribuyan en la dirección Z. En el objeto de clonación, ajusta la posición Y a 0 y la posición Z a unos 15-16 cm. Para estimar mejor cuántas barras necesitarás, extiende el clon a lo largo de toda la longitud de tu base metálica.
Asegúrate de verificar desde diferentes perspectivas si las barras están bien posicionadas. Muévalas un poco hacia atrás si es necesario para asegurarte de que no haya superposiciones no deseadas con otros objetos en el modelo.
Cuando estés satisfecho con la cantidad y la visibilidad de las instancias de clonación, aumenta el número de barras de barandilla en el objeto de clonación para crear una distribución densa y atractiva. Un ejemplo podrían ser 11 clones.
Asegúrate de que los espacios sean adecuados para que la barandilla no se vea demasiado dispersa. Si algunos clones están demasiado juntos, puedes simplemente retrocederlos para lograr el espacio deseado.
Si sientes que los clones son demasiado idénticos, puedes convertir una de las instancias en un objeto poligonal simple. Solo haz clic en la instancia correspondiente para seleccionarla y presiona la tecla C. Esto te permitirá ajustar esa instancia individualmente sin afectar a los demás clones.
Por ejemplo, puedes reducir el número de clones a 10 y ajustar ligeramente la posición para lograr una disposición más orgánica. Revisa tus ajustes para asegurar que el diseño se vea equilibrado.
Un aspecto importante en el diseño de las barras de barandilla es su forma. El cubo estándar tiende a verse bastante angular. Para darle una forma más redondeada, puedes trabajar con el redondeo en el menú de objetos. Asegúrate de seleccionar cinco segmentos para el redondeo, pero reduce el valor de los redondeos a 0,3 cm para optimizar el rendimiento de tu sistema.
Aplica este paso tanto al redondeo superior como al inferior de las barras de barandilla. Esto te dará una apariencia uniforme y atractiva. No olvides dejar todo excepto el pasamanos por ahora; el pasamanos se seguirá más adelante.
Cuando todas las barras de barandilla estén creadas a tu satisfacción, revisa todo tu modelo para asegurarte de que todo se vea como esperabas.
Resumen – Guía para crear barras de barandilla en Cinema 4D
En esta guía has aprendido a crear e implementar barras de barandilla a partir de un simple objeto cubo en Cinema 4D. Has aprendido cómo usar MoGraph de manera efectiva para distribuir las barras de barandilla a lo largo de una base y adaptarlas a tu diseño. Comprender estos pasos te ayudará a trabajar más rápido y de manera más creativa con modelos 3D.
Preguntas frecuentes
¿Cómo cambio el tamaño de las barras de barandilla?Simplemente puedes ajustar el tamaño en el objeto cubo original, y todos los clones se actualizarán automáticamente.
¿Puedo cambiar la cantidad de barras de barandilla después?Sí, simplemente ve a la configuración de clonación y ajusta la cantidad según tus necesidades.
¿Cómo puedo hacer que las barras sean más individuales?Convierte una de las instancias de clonación en un objeto poligonal normal para realizar ajustes individuales mientras los demás clones permanecen sin cambios.
