SHR oder Synology Hybrid RAID ist eine praktische und kostengünstige Alternative zu klassischen RAID-Konfigurationen. Es handelt sich um eine ausgeklügelte Methode, um in einem Synology NAS ein RAID-Array mit heterogenen Speicherlaufwerken, d. h. Laufwerken mit unterschiedlichen Speicherkapazitäten, zu erstellen.
Dies ist mit einem traditionellen oder klassischen RAID-Array nicht möglich. Es erfordert homogene Speicherlaufwerke und verwendet die kleinste Speicherkapazität als Grundlage. Die Verwendung nicht identischer Speicherlaufwerke würde zu einer erheblichen Menge an ungenutztem oder verschwendetem Speicherplatz führen.
SHR löst dieses Problem und bietet eine effektive Möglichkeit, RAID-Arrays mit Speicherlaufwerken unterschiedlicher Kapazität zu erstellen.

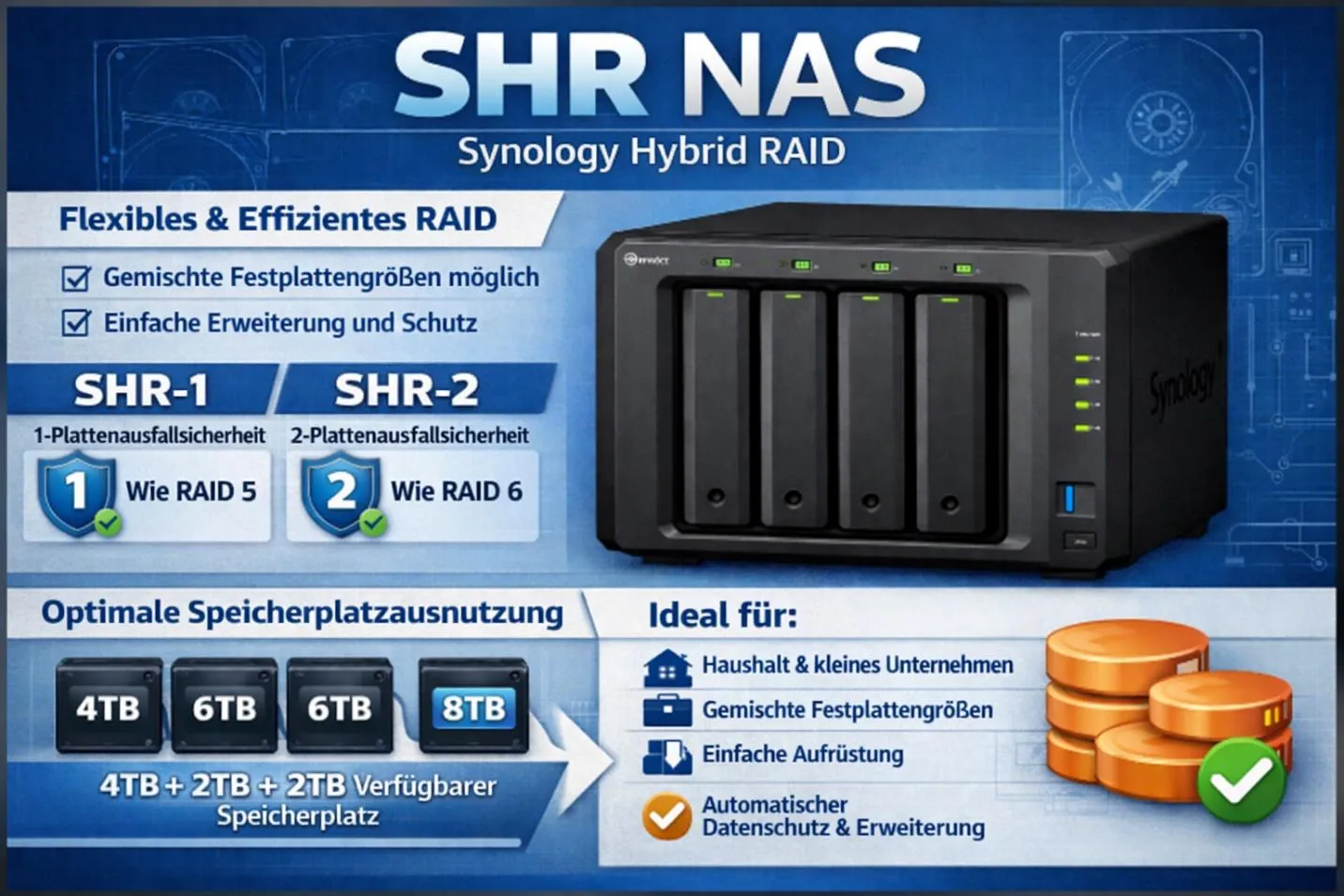

Was ist Synology Hybrid RAID (SHR)?
Synology Hybrid RAID (SHR) ist ein automatisiertes RAID-Verwaltungssystem, mit dem du ganz einfach eine RAID-Konfiguration mit Speicherlaufwerken unterschiedlicher Kapazität einrichten kannst. Damit kannst du die Speicherkapazität deiner Laufwerke maximieren.
Außerdem ist es einfach zu implementieren. Bei der herkömmlichen Einrichtung eines RAID müssen zahlreiche Parameter definiert werden, z. B. Dateisystem, Blockgröße, Startsektor und mehr. Bei SHR ist dies jedoch nicht der Fall. Du kannst es einfach konfigurieren, ohne dich mit solchen Besonderheiten auseinandersetzen zu müssen. Das liegt daran, dass es Linux mdadm und LVM verwendet, die alles übernehmen. Du musst lediglich deine Speicherlaufwerke an ein Synology NAS-Gerät anschließen.
Unabhängig davon, ob du ein Privatanwender (Einzelperson) oder IT-Administrator eines KMU bist: Die Einrichtung eines RAID-Arrays kann für Neulinge eine knifflige Angelegenheit sein. SHR hingegen ist einfacher zu konfigurieren. Es hilft Anwendern dabei, eine ausfallsichere Datenspeicherarchitektur zu erstellen, die leicht skalierbar ist.
Sehen wir uns einige Highlights von Synology Hybrid RAID (SHR) an:
• Speicherlaufwerke mit unterschiedlichen Kapazitäten können verwendet werden, um einen Pool mit mehr nutzbarem Speicherplatz als ein herkömmliches RAID-Array zu erstellen.
• Fehlertoleranz ist mit SHR-1 (Ausfall eines Laufwerks) und SHR-2 (Ausfall von zwei Laufwerken) verfügbar.
• Neue Speicherlaufwerke können ohne vorherige Berechnungen einfach zum Array hinzugefügt werden.
Wie funktioniert Synology Hybrid RAID (SHR)?
Wie oben erwähnt, musst du identische Speicherlaufwerke verwenden, um ein klassisches RAID-Array (RAID 1, RAID 5 und mehr) zu konfigurieren, um ungenutzten Speicherplatz auf den Laufwerken zu vermeiden. SHR folgt diesem Prinzip nicht. Es kann Speicherlaufwerke mit unterschiedlicher Kapazität verwenden, um ein Hybrid-RAID einzurichten. Um den Speicher effizient zu nutzen und ungenutzten oder verschwendeten Speicherplatz zu vermeiden, wird die kleinste Speicherkapazität als Grundlage verwendet. Diese wird dann verwendet, um den logischen Speicherbereich in kleinere Blöcke oder zusätzlichen redundanten Speicher aufzuteilen. Auf diese Weise kann SHR den übrig gebliebenen, ungenutzten oder verschwendeten Speicherplatz nutzen und die Speicherkapazität des Arrays maximieren.
Veranschaulichen wir die Funktionsweise anhand eines Beispiels.
Angenommen, es gibt 4 Laufwerke mit unterschiedlichen Speicherkapazitäten: 500 GB, 1 TB, 1,5 TB und 2 TB – insgesamt 5 TB Speicherplatz. Bei einem klassischen RAID verwendet der Controller das kleinste Laufwerk als Grundlage für die Einrichtung des Arrays. Das Endergebnis wäre ein RAID-Array mit einer nutzbaren Gesamtspeicherkapazität von nur 1,5 TB, wobei 500 GB für die Parität verwendet würden. Der Rest der Speicherkapazität (3,5 TB) würde ungenutzt bleiben oder zu verschwendetem Speicherplatz werden.
Wenn du nun SHR verwendest, um SHR-1 einzurichten, wird erneut das kleinste Laufwerk (500 GB) als Grundlage verwendet. Im Gegensatz zum herkömmlichen RAID, bei dem nur 500 GB von jedem Laufwerk verwendet wurden, wird der Speicherplatz auf den anderen Mitgliedslaufwerken jedoch in kleinere Blöcke (jeweils 500 GB) aufgeteilt, wie in der folgenden Abbildung dargestellt. Dadurch erhöht sich die insgesamt nutzbare Speicherkapazität auf 3 TB.
Szenarien, in denen du eine Synology RAID-Datenwiederherstellung durchführen musst
Im Folgenden sind einige Szenarien aufgeführt, in denen du möglicherweise eine Synology RAID-Datenwiederherstellung auf einem ausgefallenen oder beschädigten SHR durchführen musst:
• Bei einem Hardwarefehler (Ausfall eines Mitgliedslaufwerks, beschädigte Anschlüsse, lose Verbindungen usw.).
• Wenn du versehentlich eine Partition formatiert hast, was zu Datenverlust geführt hat.
• Die Konfiguration ist aufgrund einer fehlerhaften Wiederherstellung falsch oder unzulässig geworden.
• Das Dateisystem wurde durch Malware, einen Softwareabsturz oder ein fehlerhaftes Firmware-Update beschädigt.
Wie führt man eine Synology RAID-Datenwiederherstellung durch?
Die Wiederherstellung von Daten aus einem ausgefallenen Synology Hybrid RAID ist aufgrund der Aufteilung des logischen Speicherplatzes in kleine Blöcke kompliziert. Daher ist es unerlässlich, ein spezielles NAS-Datenwiederherstellungstool zu verwenden, um Daten wiederherzustellen, bevor mit der Rekonstruktion des ausgefallenen SHR fortgefahren wird.
Wenn du ein SHR mit einem einzigen Laufwerk verwendest, führt ein Ausfall zu einem dauerhaften Datenverlust. Bei SHR-1 oder SHR-2 musst du jedoch vor der Wiederherstellung der Daten die Anzahl der ausgefallenen Laufwerke überprüfen. SHR-1 kann den Ausfall von 1 Festplatte verkraften, während SHR-2 den Ausfall von 2 Festplatten verkraften kann. So kannst du das Ausmaß des Schadens einschätzen.

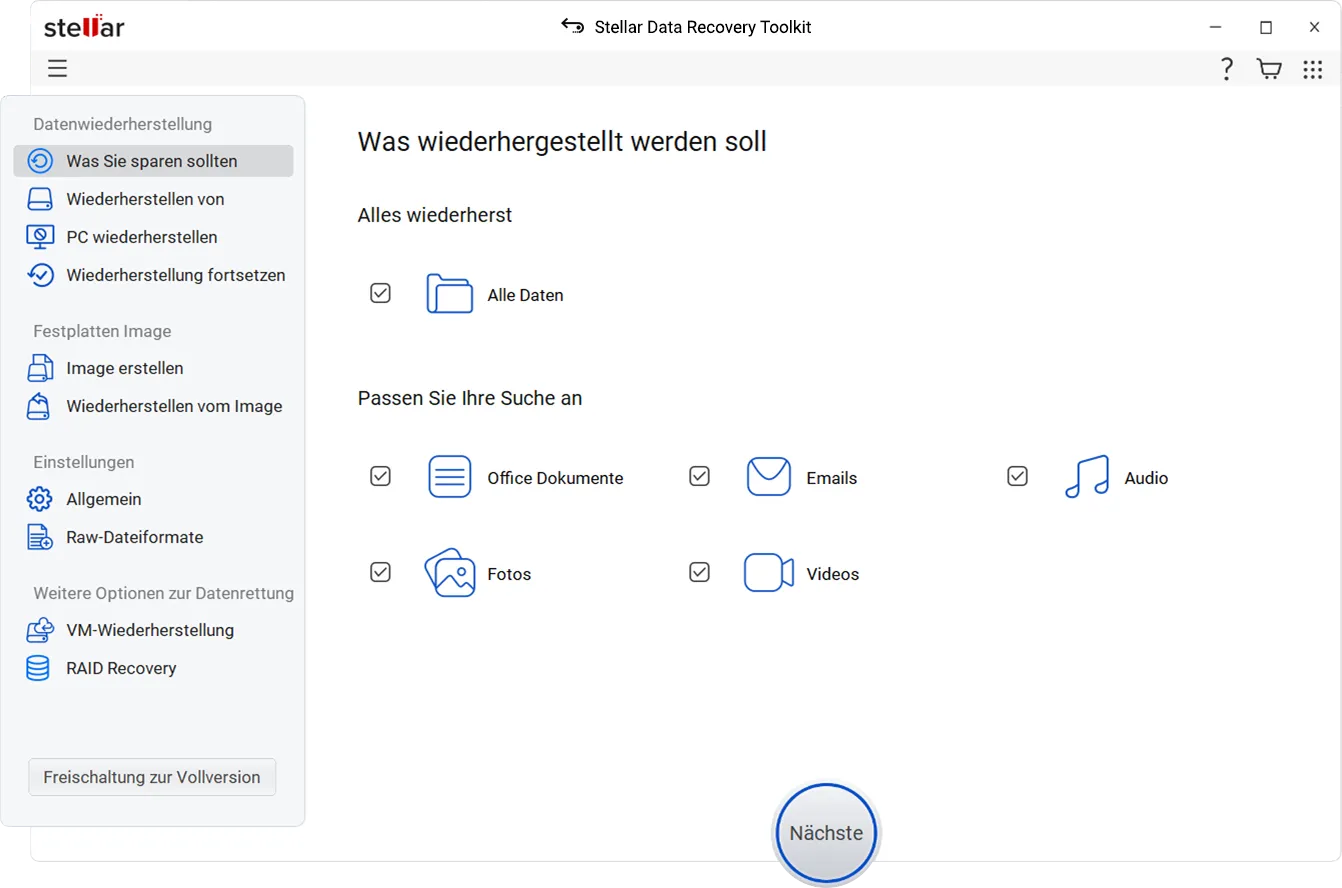

Wenn die Anzahl der ausgefallenen Laufwerke innerhalb der zulässigen Grenzen (Fehlertoleranz) des konfigurierten SHR liegt, kannst du die Synology-Datenwiederherstellung mit Stellar Toolkit for Data Recovery durchführen, einer leistungsstarken NAS-Datenwiederherstellungssoftware. Damit kannst du Daten von einem unzugänglichen Synology Hybrid RAID oder im Falle einer Volume-Formatierung, eines Ausfalls eines Mitgliedslaufwerks usw. wiederherstellen. Außerdem können damit versehentlich gelöschte Dateien und Ordner wiederhergestellt werden.
Hier sind einige Funktionen von Stellar Toolkit for Data Recovery:
• Einfach zu bedienendes DIY-Tool zur Wiederherstellung von NAS/SHR/RAID
• Unterstützt SHR-1 und SHR-2
• Kompatibel mit NAS-Geräten von Synology, QNAP und ASUSTOR
• Stellt Daten von unzugänglichen oder beschädigten RAID-Systemen wieder her
• Rekonstruiert virtuell ausgefallene RAID 0-, 5- und 6-Arrays
• Ruft Daten aus allen VM-Images ab, einschließlich VMDK, VDI, VHD und VHDX
• Stellt Dateien und Ordner von HDDs, SSDs, Flash-Laufwerken usw. wieder her
• Kompatibel mit NTFS-, FAT16-, FAT32-, exFAT-, APFS-, HFS-, HFS+-, Ext4-, Ext3- und Ext2-formatierten Speichergeräten
Fazit
Synology Hybrid RAID oder SHR wird sowohl von Privatanwendern als auch von kleinen Unternehmen bevorzugt. Es maximiert den nutzbaren Speicherplatz und verbessert die Datenverfügbarkeit. Allerdings ist SHR wie jedes andere Speichergerät und kann aus den oben genannten Gründen ausfallen. Wenn dein SHR also nicht mehr zugänglich ist oder ausgefallen ist, kannst du eine NAS-Datenwiederherstellungssoftware eines Drittanbieters, Stellar Toolkit for Data Recovery, verwenden, um Dateien und Ordner davon wiederherzustellen.
