At ekstruere kanter er en kraftfuld ny funktion i ZModelerfra ZBrush 2021. Denne funktion er især nyttig i LowPoly-modellering, da den giver dig præcise muligheder for at oprette og tilpasse geometriske former. I denne vejledninglærer du, hvordan du effektivt kan bruge ExtrudeEdge-funktionen til at forfine og forbedre dine modeller.
Vigtigste indsigter
- Extrude Edge-funktionen gør det muligt for dig at ekstruere kanter hurtigt og nemt.
- Med genvejstaster kan du tilpasse og optimere processen.
- Indstillingerne giver dig mulighed for at designe geometrien præcist, som du ønsker.
Trin-for-trin vejledning
Grundlæggende om geometri
For at begynde at ekstruere kanter skal du først oprette et basisobjekt. Start ZBrush og læg et Plane 3D ind på arbejdsfladen. Tryk på tasten "T" for at skifte til redigeringstilstand. For at forbedre synligheden af geometrien skal du aktivere polyframes. Alle justeringer, du foretager, er lettere at se, hvis du indstiller opløsningen på objektet. Gå til initialiseringsindstillingerne og sæt opløsningen til 5 og 5.
Forbedre synligheden af geometrien
For at øge synligheden af dit plane, gå til "Display Properties" og aktiver indstillingen "Double". Så kan du se planen fra begge sider, hvilket gør redigeringen lettere og giver dig et mere omfattende overblik over din model.
Valg af brush-tool
Aktivér ZModeler-børstetypen ved at trykke på tasterne "B", "Z" og derefter "M". Denne kombination gør det muligt hurtigere at få adgang til ZModeler-værktøjet. Nu er du klar til at arbejde med den enkelte kant, som du ønsker at ekstruere.

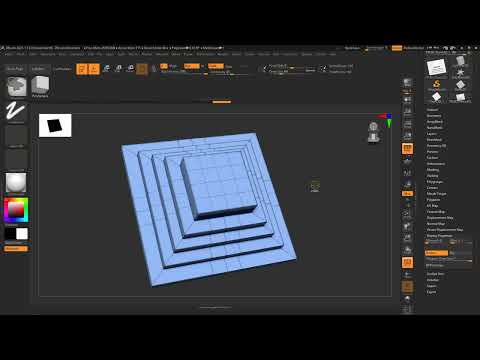

Ekstrudere en kant
Bevæg cursoren over en kant af din plane. Tryk på mellemrumstasten for at åbne kontekstmenuen og vælge indstillingen "Extrude". Når du klikker på det, vil de forskellige muligheder for ekstrueringen dukke op.
Kontrollere parametre og indstillinger
Hold de standardmuligheder for ekstrueringen uændret i starten, mens du udforsker funktionen. Du kan nemt trække en kant ud ved at klikke på den med musen og trække. En interessant nyhed er muligheden for at ekstruere alle fire kanter samtidig, hvis du holder Alt-tasten nede og trækker.
Skift mellem kantekstraktionsmetoder
Når du ændrer ekstrueringens retning og antallet af ekstruerede kanter ved at holde Alt-tasten nede, kan du hurtigt skifte mellem forskellige tilstande. Det gør det muligt at ekstruere både enkelte kanter og alle kanter i forskellige retninger samtidig.
Smarte tiltrækning og justering
En nyttig funktion er Smart Attraction. Denne sikrer, at når du trækker kanterne, får du en forbindelse til nærliggende kanter, hvilket giver tilstrækkelig støtte til geometrien. Hvis du imidlertid føler, at kanterne ikke er ideelt justeret, kan du skifte mellem "Normal Attraction" og "No Attraction" for at optimere forbindelsen mellem kanterne.
Arbejde med frie vinkler og planare
Hvis du ønsker en mere præcis kontrol over vinklerne af kanterne, kan du holde Shift-tasten nede for at gøre kanten planar, eller trække den i en fri vinkel. Denne indstilling hjælper dig med præcist at styre, hvordan de ekstruerede kanter forholder sig til hele modellen.
Retvinklet ekstruering
Med Free Angle-tilstand kan du også udføre retvinklede ekstrueringer. Når du trykker på Shift-tasten igen, indstiller du ekstrueringen til at være præcist retvinklet, og kanterne bliver bedre justeret – det giver din model et ordentligt og struktureret design.
Kontrol af polygonantal
For at styre antallet af ekstruerede polygoner, tryk på ctrl-tasten, mens du trækker. Du kan derved nemt justere antallet af ekstruerede polygoner, mens Alt-tasten forbliver nede for at kontrollere formen af geometrien.
Parallelitet af de nye polygoner
Et almindeligt problem er, at nye polygoner ofte ser skrå ud. For at løse dette kan du vælge "Parallel" i indstillingerne. Når du nu ekstruerer kanten, er de nye polygoner pænt og retvinklet anlagt, hvilket forbedrer den rene geometri af modellen.
Valgfri taper-funktion
Til sidst kan du også bruge en taper-funktion til at justere bredden af de ekstruerede kanter afhængigt af retningen. Dette kan være særlig nyttigt for at skabe dynamiske former afhængigt af den ønskede model.
Sammenfatning - ZModeler: Ekstrudere kant - En trin-for-trin vejledning
Med den ekstruerende kant i ZModeler kan du foretage præcise og enkle justeringer af din geometri. Ved at forstå de forskellige funktioner og genvejstaster kan du opnå professionelle resultater på kort tid.
FAQ
Hvordan bruger jeg Extrude Edge-funktionen?Vælg en kant i ZModeler og tryk på mellemrumstasten for at vælge ekstruderingsmuligheden.
Kan jeg ekstruere flere kanter samtidig?Ja, hold Alt-tasten nede, mens du ekstruerer en kant, for at ekstruere alle fire kanter.
Hvad gør Smart Attraction-funktionen?Den sørger for, at ekstruerede kanter tilpasser sig nærliggende kanter og eventuelt "låser" på plads.
Hvordan kan jeg sikre, at de ekstruerede kanter er retvinklede?Hold Shift-tasten nede, mens du ekstruerer kanterne, for at justere dem planar.
Hvilke indstillinger hjælper mig med at generere parallelle polygoner?Vælg Parallel-indstillingen i ekstrueringsindstillingerne for at sikre, at de nye polygoner er lige og retvinklede.
