Cinema 4D에서 Spline을 효율적으로 생성하기 - 스포인트 형태 디자인하기

스플라인 Spline을 그리는 것은 Cinema 4D에서 까다롭지만 보람 있는 작업일 수 있습니다. 특히 헤드라이트와 같은 정밀한 형태를 만드는 것과 관련이 있을 때 더욱 그렇습니다. 이 가이드에서는 사진을 바탕으로 필요한 측정을 읽고 원하는 형태에 맞게 스플라인을 만드는 방법을 단계별로 학습할 수 있습니다. 올바른 설정과 기술은 기능적이고 미적으로 만족스러운 효율적인 결과를 얻는 데 도움을 줄 것입니다.

주요 내용

• 참조 이미지를 사용하는 것은 스플라인을 만드는 과정에서 정밀한 치수와 비율을 가능하게 합니다.
• 스플라인의 점들은 먼저 모서리 점으로 설정되어야 하며, 곡선은 이후 베벨 명령을 사용하여 추가할 수 있습니다.
• Cinema 4D의 스플라인 도구, 즉 보간 및 선택을 이해하는 것은 성공적인 디자인에 필수적입니다.

단계별 가이드

1단계: 작업 공간 준비하기

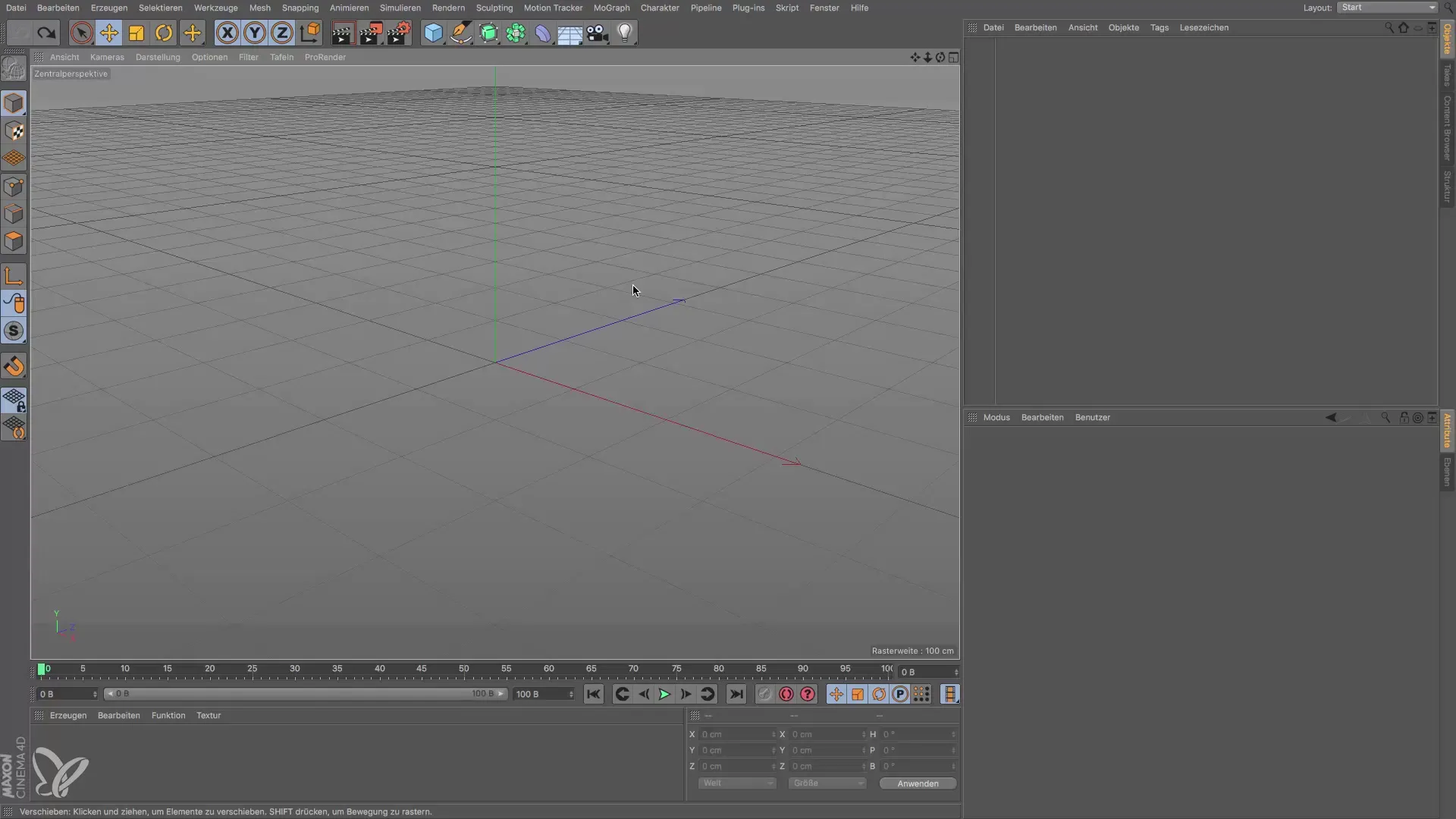

스플라인 그리기를 시작하기 전에 Cinema 4D의 정면 보기로 헤드라이트의 참조 이미지를 불러옵니다. 이 뷰는 Z축에 직접 접근할 수 있어 유용합니다. 옵션으로 가서 속성 관리자의 보기 미리 설정을 선택하여 배경 이미지를 불러오세요. 이미지를 올바르게 비율을 맞추고 위치를 설정하여 헤드라이트의 프로필을 잘 파악하세요.

2단계: 치수 측정 및 초기 형태 배치

사진에서 헤드라이트의 다양한 치수를 구하고, 프로젝트에 실린더를 추가하여 초기 형태를 생성합니다. 실린더가 헤드라이트의 직경에 맞도록 하고 Z 방향에 정렬되었는지 확인하세요. 위치가 정확해야 스플라인 크기를 정의할 수 있습니다. 목표는 올바른 형태를 생성하기 위해 모든 관련 치수를 지키는 것입니다.

3단계: 스플라인 만들기

참조 이미지와 치수를 설정한 후, 스플라인 펜 도구를 사용하여 스플라인을 만듭니다. 화면을 클릭하여 모서리 점을 설정하세요. 나중에 반사하려고 하므로 스플라인을 양쪽으로 그리지 않도록 주의하세요. Y축에서 약간 떨어진 위치에서 시작하여 헤드라이트의 형태를 따라 그립니다. 중요한 것은 시작할 때 모서리 점만 설정하고 곡선은 나중에 수정하는 것입니다.

4단계: 점 변환하기

스플라인의 속성으로 이동하여 모든 점이 모서리 점으로 변환되는 하드 보간의 "메시 스플라인"을 선택하세요. 이는 이후 곡선을 수정하고 형태를 만드는 것을 용이하게 만듭니다. 이제 원하는 헤드라이트 형태에 맞게 둥글게 할 모서리를 선택하기 시작할 수 있습니다.

5단계: 베벨 명령 적용하기

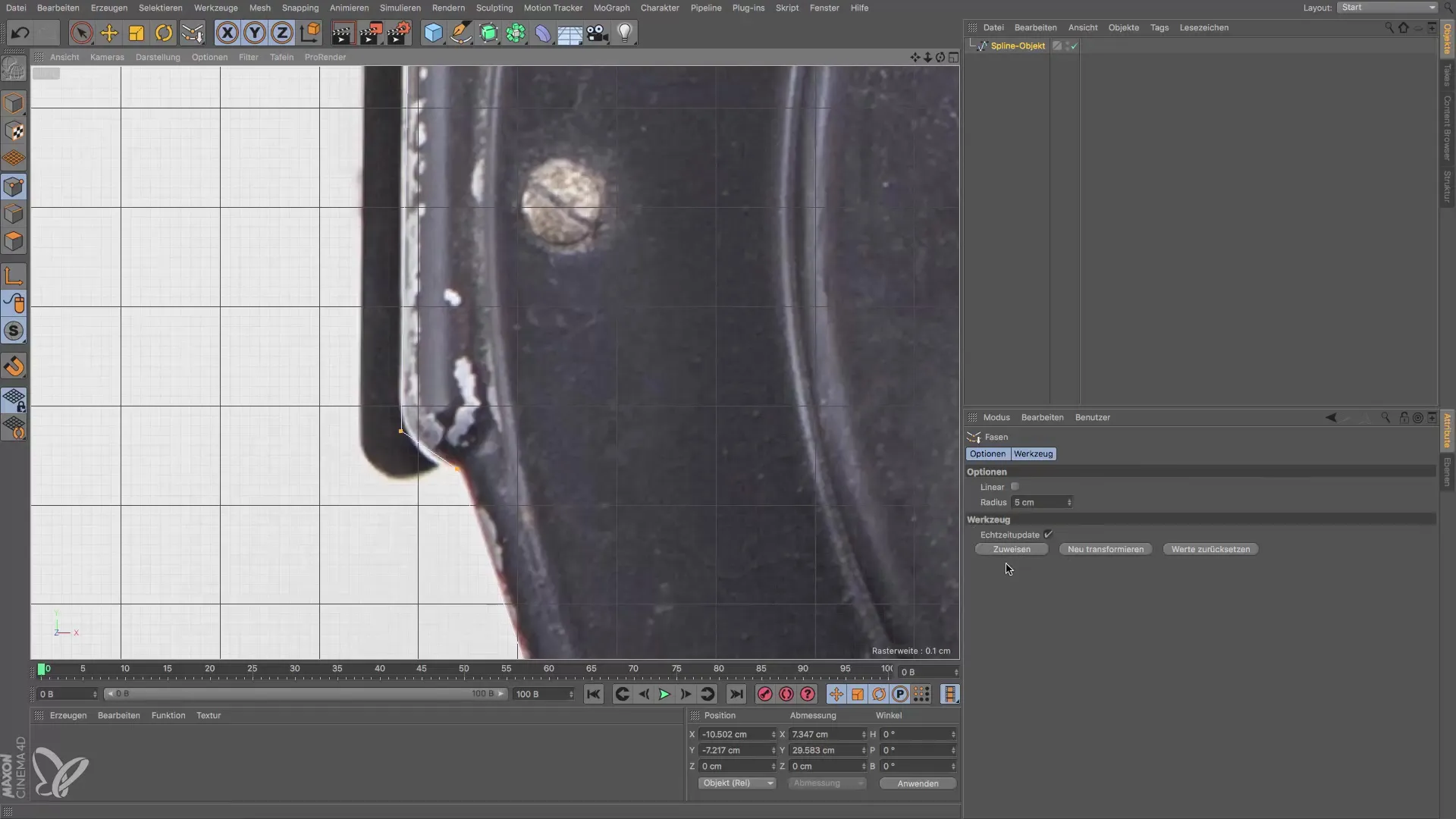

선택한 모서리 점을 둥글게 하고 부드러운 전환을 구성하기 위해 베벨 명령을 선택하세요. 형태에 가장 적합한 곡률을 얻기 위해 비율을 실험하세요. 종종 최적의 조정을 찾기 위해 다양한 설정을 반복해야 할 수 있습니다. 헤드라이트 형태의 세부적인 둥글기 조정은 매우 중요합니다.

6단계: 스플라인 반쪽 검토하기

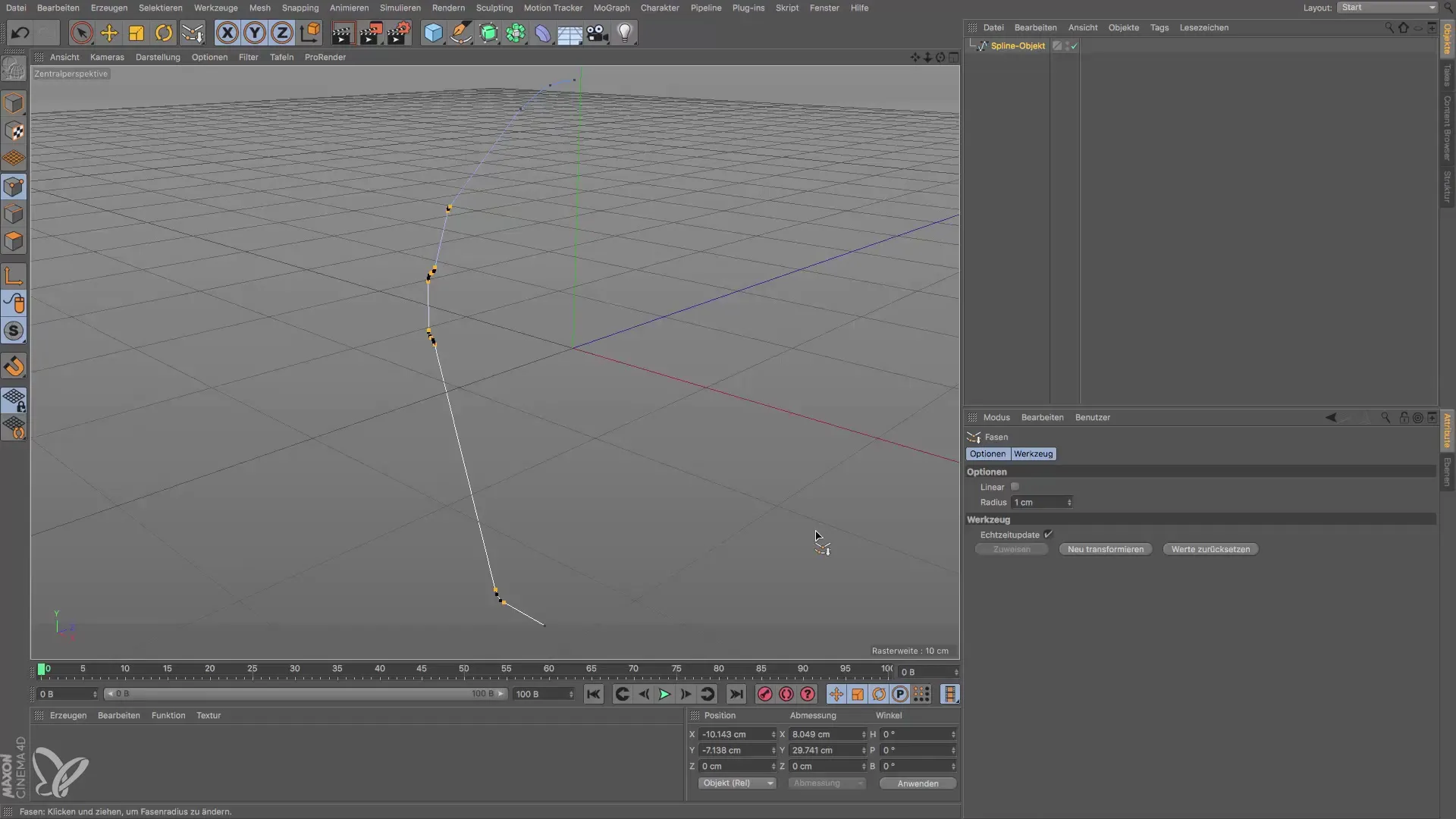

스플라인의 한쪽 반쪽 디자인에 만족하면 중앙 원근법 보기로 전환하여 결과를 확인하세요. 이는 진행 상황을 잘 볼 수 있는 방법입니다. 이제 반대쪽 반쪽을 만들 시간이 왔습니다. 시간 절약을 위해 기존의 스플라인 반쪽을 복사하여 동일한 프로필을 유지하세요.

7단계: 스플라인 반쪽을 반전시키기

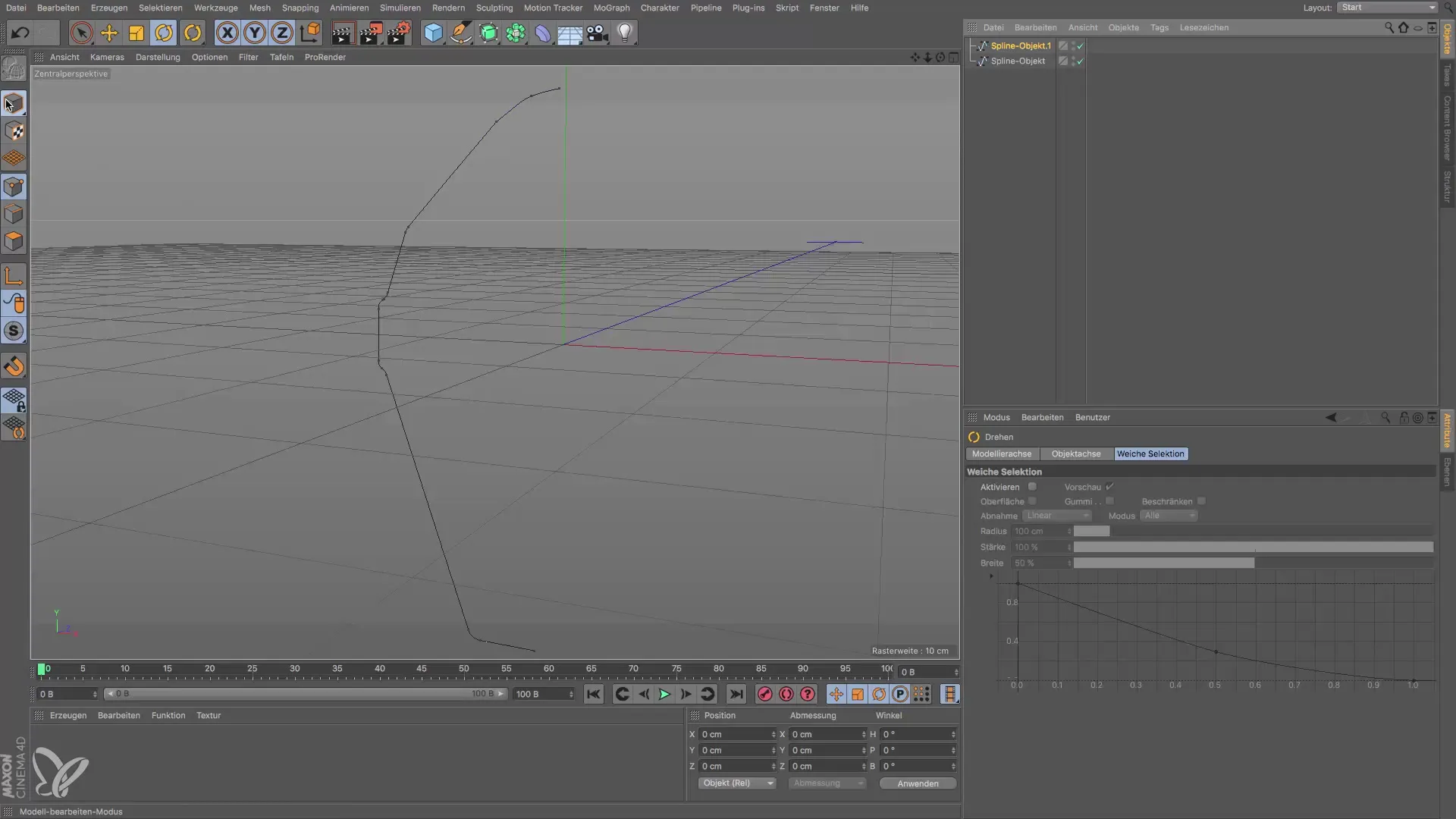

편집 모드로 전환하고, 복사한 스플라인 반쪽을 180° 회전하기 위해 회전 도구를 사용하세요. 두 반쪽이 올바르게 정렬되어 전체 디자인의 비율을 갖추도록 하세요. 중간에서 선들이 깔끔하게 연결되어 있는지 확인하기 위해 결합 및 조정을 진행한 후 최종 수정을 진행하세요.

요약 – Cinema 4D에서 헤드라이트 형태를 위한 스플라인 만들기

사진 참조를 사용하여 Cinema 4D에서 스플라인을 만드는 방법, 즉 모서리 점 설정하기 및 베벨 명령의 올바른 사용에 대해 배웠습니다. 이러한 기술은 복잡한 형태를 정확하게 재현하는 데 필수적입니다.
