Boole-Operationen in Cinema 4D für Scheinwerfer-Modelle

Das Erstellen realistischer 3D-Modelle kann eine spannende Herausforderung sein, besonders wenn es um Details wie Lichtquellen und deren Unterbringung geht. In diesem Tutorial fokussierst du dich auf die Verwendung von Boole-Objekten in Cinema 4D, um ein Loch in das Gehäuse eines Scheinwerfers zu integrieren. Obwohl du das Loch nicht zwingend benötigst, ist es eine wertvolle Technik, die dir in vielen weiteren Projekten von Nutzen sein wird. Lass uns beginnen!

Wichtigste Erkenntnisse

• Mit Boole-Operationen kannst du schnell und einfach Löcher in 3D-Objekte erstellen.
• Zylinder können als positive Formen verwendet werden, um Löcher in andere Geometrien zu schneiden.
• Die Benennung von Objekten in Cinema 4D trägt zur besseren Übersichtlichkeit bei.

Schritt-für-Schritt-Anleitung

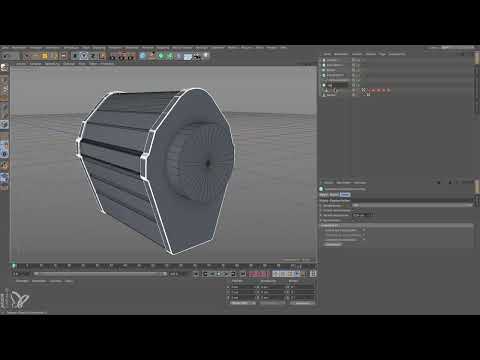

Schritt 1: Vorbereiten des Gehäuses

Zuerst benötigst du die Grundform für dein Objektivgehäuse. Erstelle einen Zylinder, welcher die Basis für deinen Scheinwerfer darstellt. Dieser Zylinder wird im späteren Verlauf in den gewünschten Turbus umgewandelt.

Schritt 2: Anpassen des Zylinders

Um das Gehäuse des Objektivs zu erstellen, passe den Zylinder an die richtige Größe an. Reduziere sowohl den Radius als auch die Höhe, bis du die angemessene Form erhältst.

Schritt 3: Ein Loch bohren

Um ein Loch in den Zylinder zu bekommen, benötigst du eine zweite Zylinderform, die größer ist und als Boole-Objekt fungieren wird. Platziere diesen Zylinder so, dass er durch dein Gehäuse hindurch gehen kann.

Schritt 4: Benennen der Objekte

Benenne deine Objekte entsprechend ihrer Funktion. Benenne den Außen-Zylinder als „Deckfläche“ und den inneren Zylinder als „Innentubus“. So behältst du in komplexen Projekten den Überblick über alle wichtigen Elemente.

Schritt 5: Boole-Objekt erstellen

Jetzt ist es Zeit, ein Boole-Objekt zu erstellen. Ziehe das Boole-Objekt in die Szene und füge den größeren Zylinder und den „Deckflächen“-Zylinder hinzu. Du wirst sehen, dass das Boole-Objekt das Loch in das Gehäuse schneidet und eine saubere Form hinterlässt.

Schritt 6: Überprüfen des Ergebnisses

Es ist wichtig, sicherzustellen, dass das Boole-Objekt korrekt funktioniert. Wenn das Ergebnis nicht den Erwartungen entspricht, überprüfe die Reihenfolge der Objekte innerhalb des Boole-Objekts. Fehler können dazu führen, dass das Modell nicht wie gewünscht aussieht.

Schritt 7: Deckflächen anpassen

Falls nötig, kannst du die Deckflächen des Inneren (Innentubus) auf „unsichtbar“ setzen, um den Blick auf die Lichtquelle im Inneren zu ermöglichen. Dies geschieht einfach durch das Anzeigen der Sichtbarkeit der Deckflächen im Objekt-Manager.

Schritt 8: Bereinigung des Modells

Nachdem du das Boole-Objekt erstellt hast, stelle sicher, dass deine Modellteile gut in die Form passen. Hierbei kannst du unter anderem auch den Zylinder anpassen oder abändern, um diesen so gut es geht an das Gehäuse anzupassen und uneinheitliche Kanten zu vermeiden.

Schritt 9: Abschluss der Modellierung

Zu guter Letzt musst du die Unterteilungen des Zylinders erhöhen, um eine qualitativ hochwertige Rundung zu erreichen. Dadurch erhältst du eine saubere Verbindung mit dem Gehäuse, das du für den Bayonetverschluss verwenden möchtest.

Zusammenfassung - Anleitung zur Nutzung von Boole-Operationen in Cinema 4D für Scheinwerfer-Modelle

Das Erstellen von Löchern in 3D-Modellen mithilfe von Boole-Objekten ist eine grundlegende Technik in Cinema 4D, die dir nicht nur bei der Gestaltung von Scheinwerfergehäusen hilft, sondern auch in vielen anderen Projekten von Vorteil ist. Die Möglichkeit, Zylinder für positive Formen zu verwenden, ermöglicht es dir, kreativ und effizient zu arbeiten.
