Effektive Nutzung von Vertex-Maps in Cinema 4D

Beim Arbeiten mit Cinema 4D wirst du schnell feststellen, dass die Anwendung von Farben und Texturen auf geometrische Objekte zwar intuitiv erscheint, jedoch beim Rendern oft zu unerwarteten Ergebnissen führt. Besonders bei der Verwendung des Vertex-Farben-Tags kann es passieren, dass die gemalten Farben nicht wie gewünscht sichtbar werden. In dieser Anleitung zeige ich dir, wie du die Verbindung zwischen deinem Material, dem Vertex-Map-Effekt und dem tatsächlichen Material sicherstellst, um beeindruckende visuelle Effekte zu erzielen.

Wichtigste Erkenntnisse

• Das Vertex-Farben-Tag muss mit einem Ebenen-Shader verbunden werden, um die Farben sichtbar zu machen.
• Der Eigenbau eines Ebenen-Shaders ermöglicht beispielhafte Materialkombinationen.
• Die richtige Beleuchtung ist entscheidend, um die geladenen Texturen gut zur Geltung zu bringen.

Schritt-für-Schritt-Anleitung

Um die richtigen Techniken und Schritte zu verstehen, befolge die nachstehenden Anleitungen präzise.

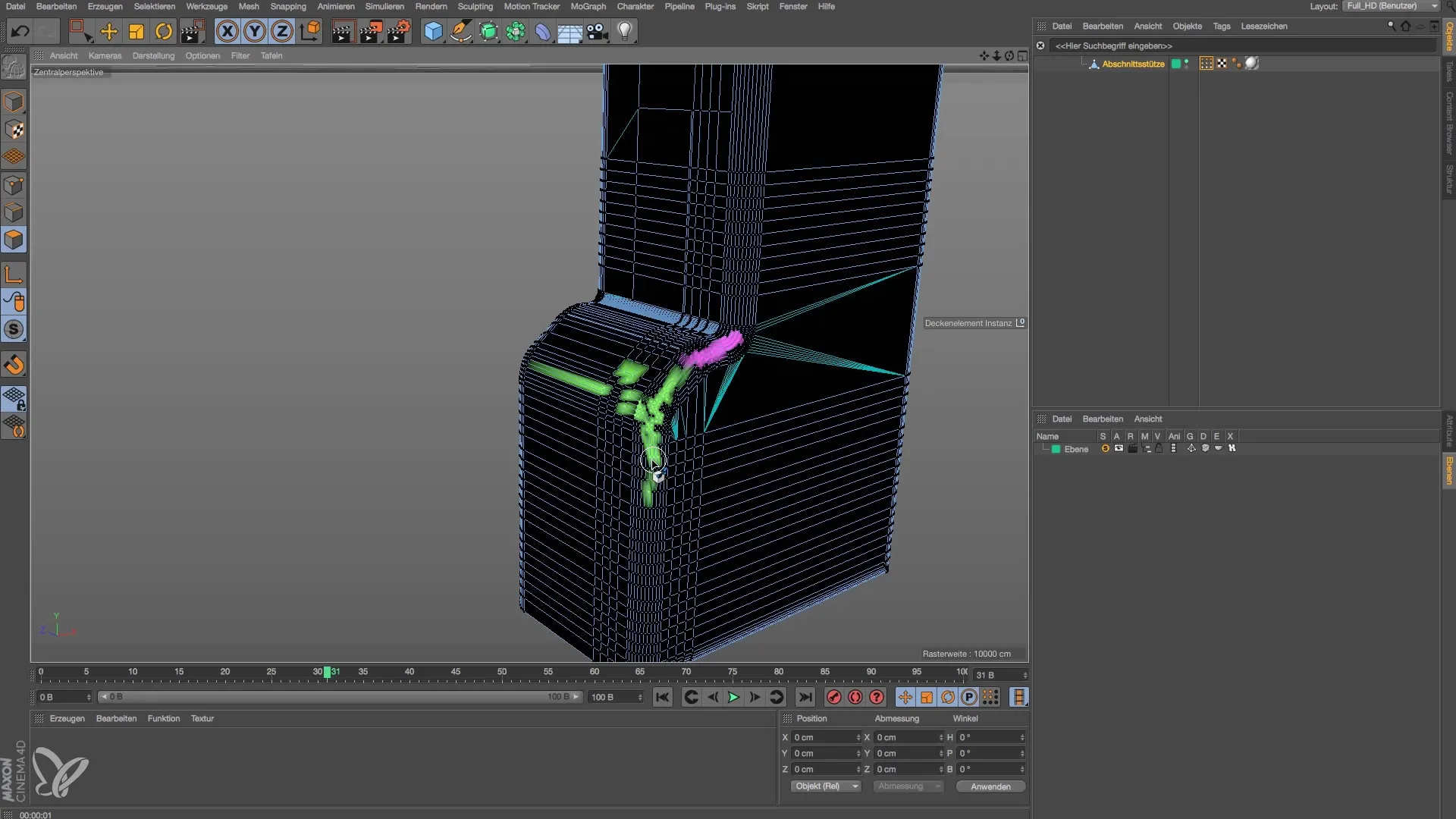

Beginne in deinem Cinema 4D-Projekt, indem du in den Solo-Modus wechselst, um die spezifische Geometrie zu isolieren, mit der du arbeiten möchtest. Hier kannst du die Farben und Materialien problemlos anpassen.

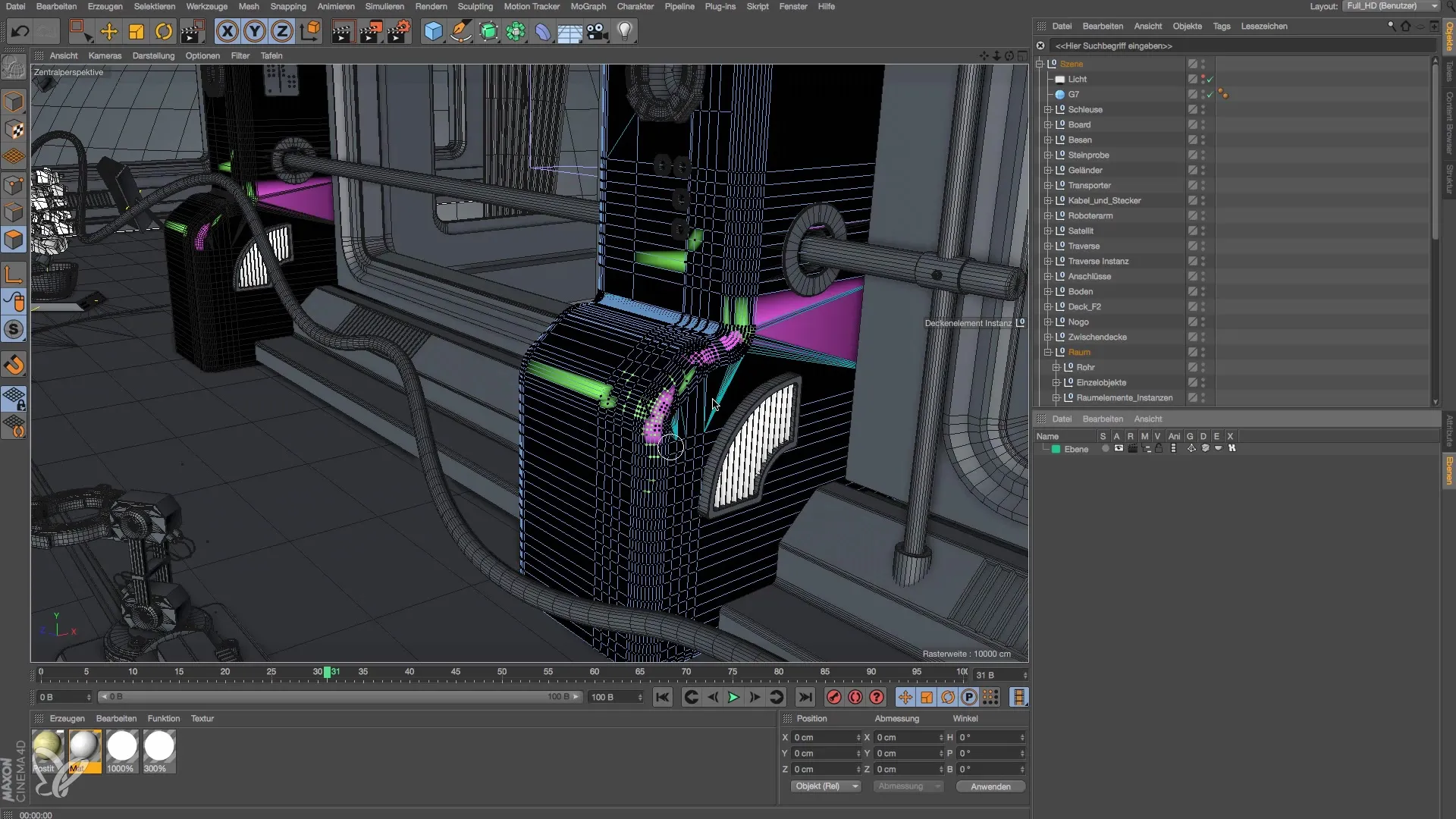

Um sicherzustellen, dass die gemalten Vertices auch beim Rendern sichtbar sind, musst du zunächst das Vertex-Farben-Tag überprüfen und an die entsprechende Geometrie anheften. Wenn du eine Änderung vornimmst, teste das Rendering.

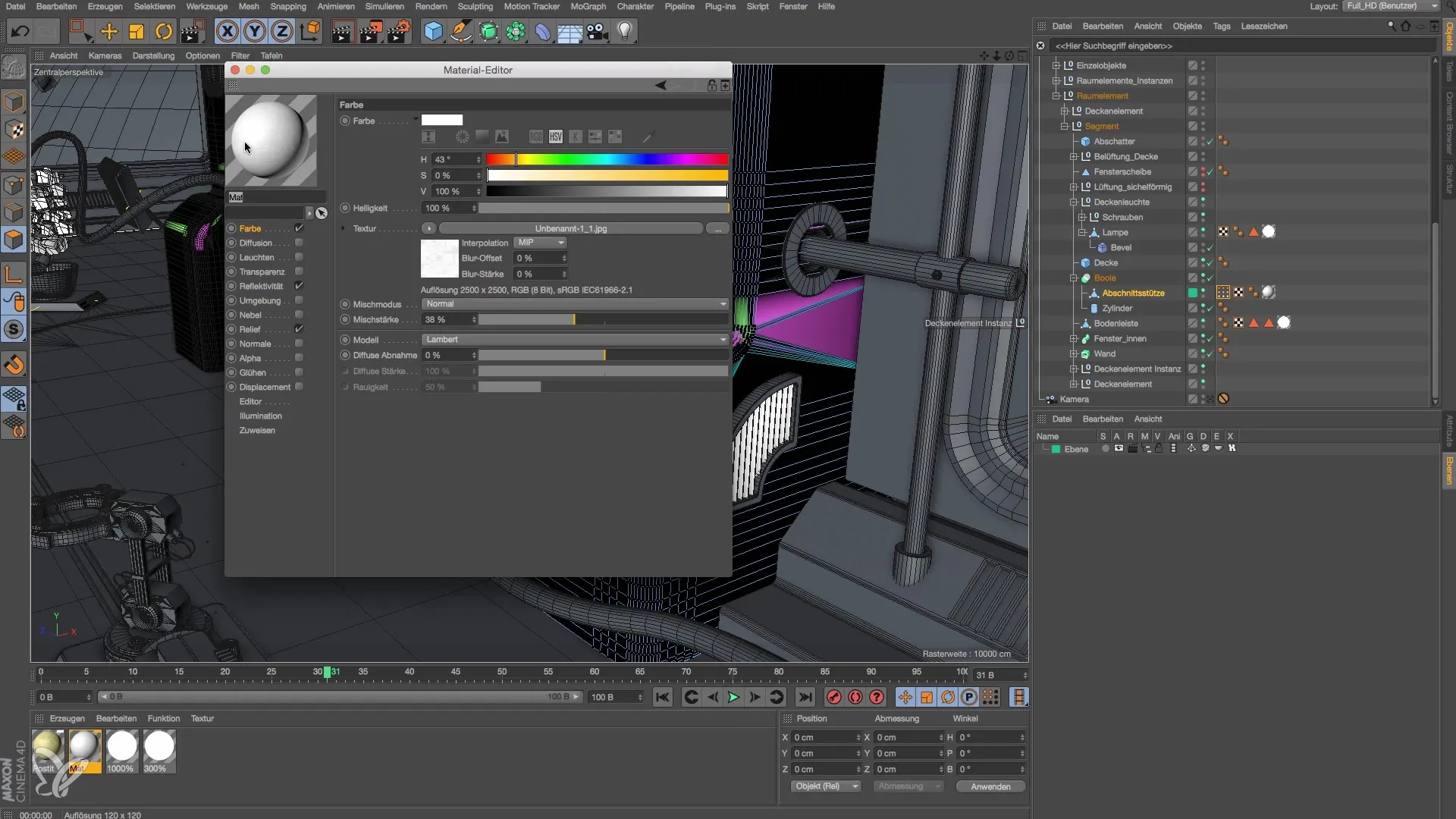

Wenn du das Material für das Objekt einstellen möchtest, klicke doppelt auf das Material, das du bearbeitest. In den Eigenschaften findest du die Möglichkeit, das Material zu modifizieren und den Relief sowie Reflektivität anzupassen.

Um die gemalten Farben effektiv zu verknüpfen, ist es notwendig, das Material in einen Ebenen-Shader zu legen. Dieser macht es möglich, mehrere Materialien miteinander zu kombinieren, ohne die Einzelheiten des ursprünglichen Materials zu verlieren. Erstelle also einen neuen Ebenen-Shader.

Betritt nun die Material-Editor-Ansicht und ziehe das zuvor angelegte Material in den Ebenen-Shader. Du wirst feststellen, dass du damit eine flexiblere Kontrolle über dein Material erhältst.

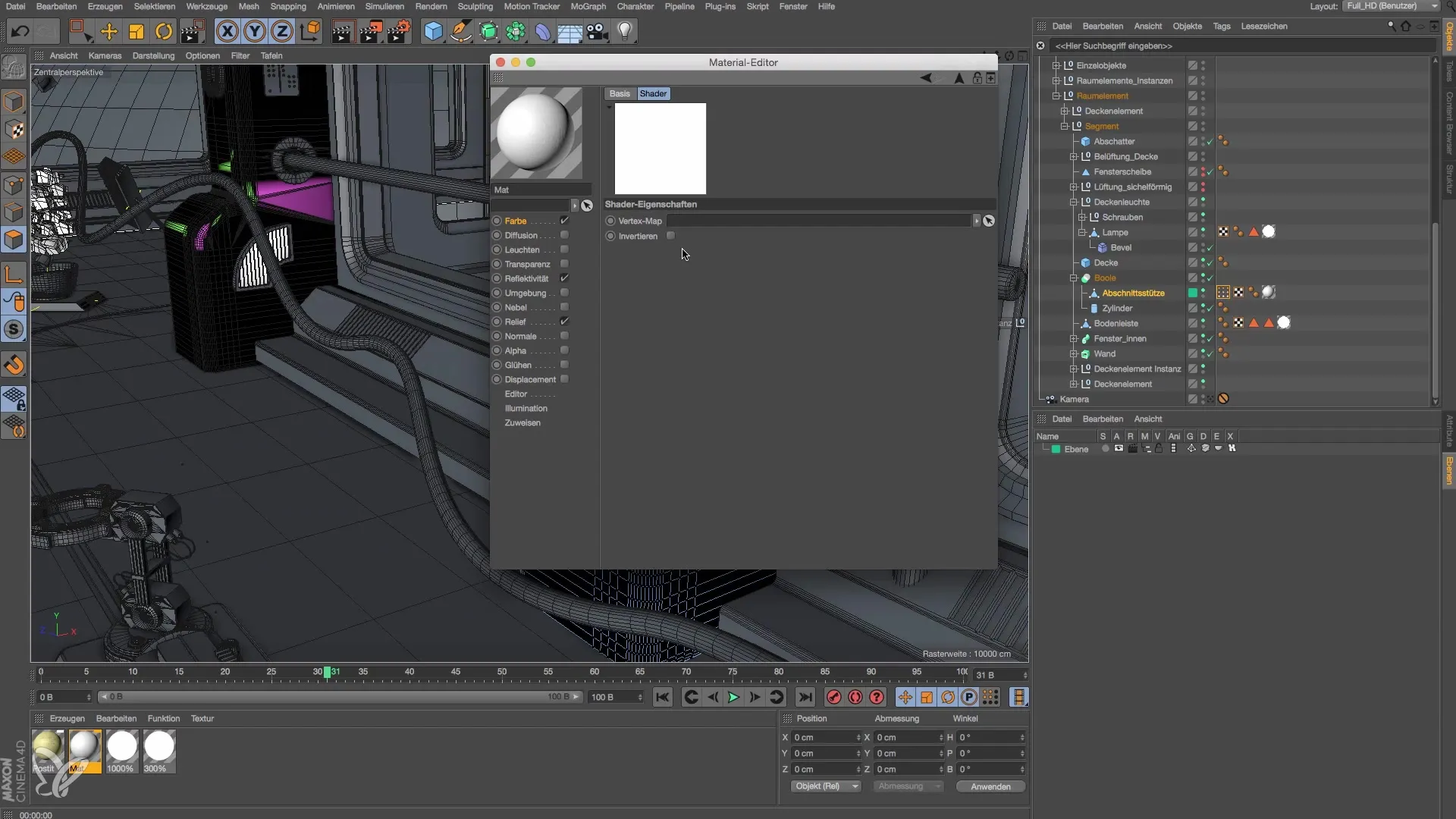

Jetzt ist es an der Zeit, den Vertex Map-Effekt zu deinen Shader-Einstellungen hinzuzufügen. Gehe zu den Shader-Effekten innerhalb des Ebenen-Shaders und wähle Vertex Map aus.

Nachdem du den Vertex Map-Effekt hinzugefügt hast, achte darauf, dass du auf das kleine weiße Icon neben dem Effekt klickst. Damit kannst du das zuvor gefertigte Vertex Map-Tag hineinziehen.

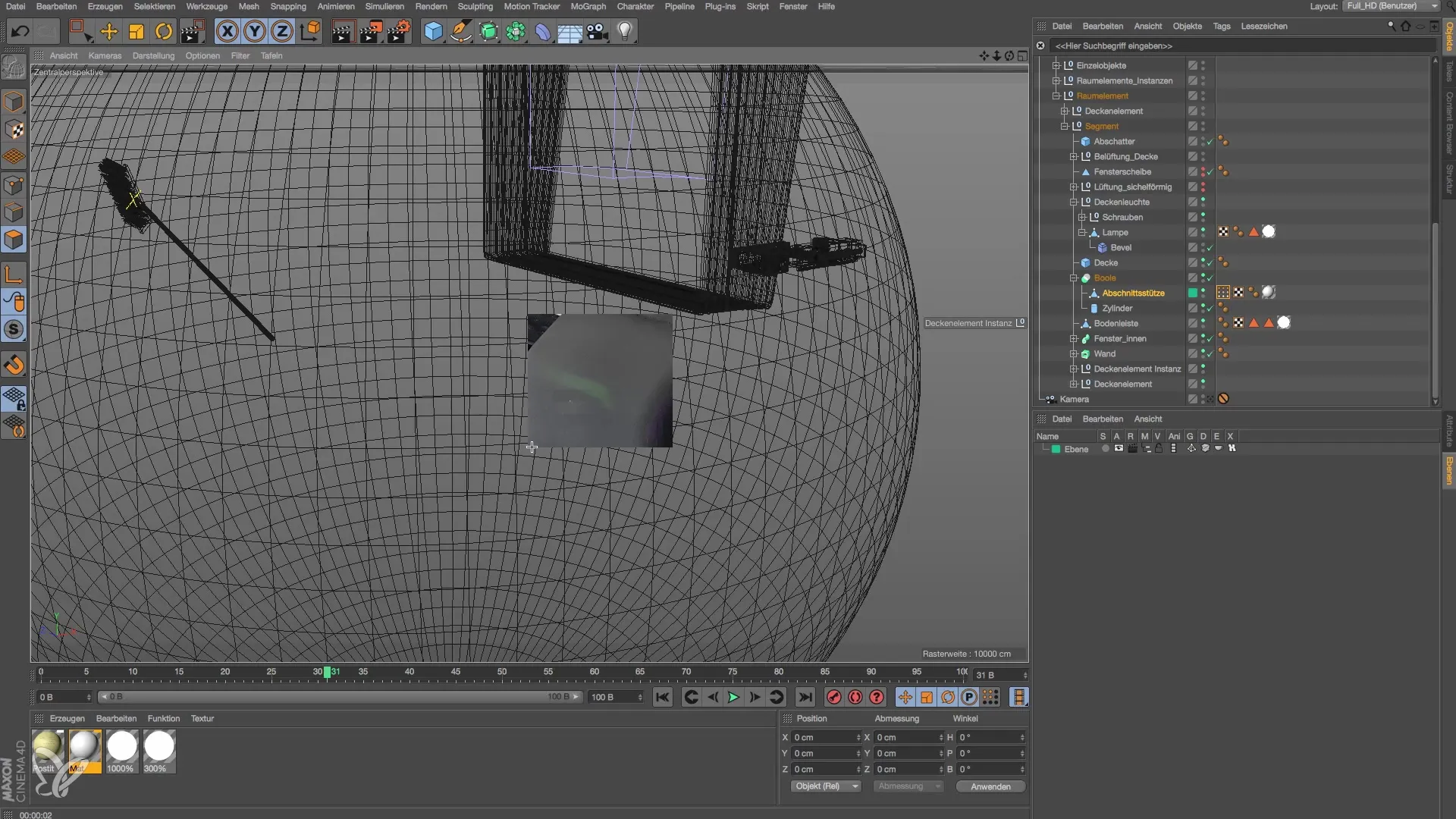

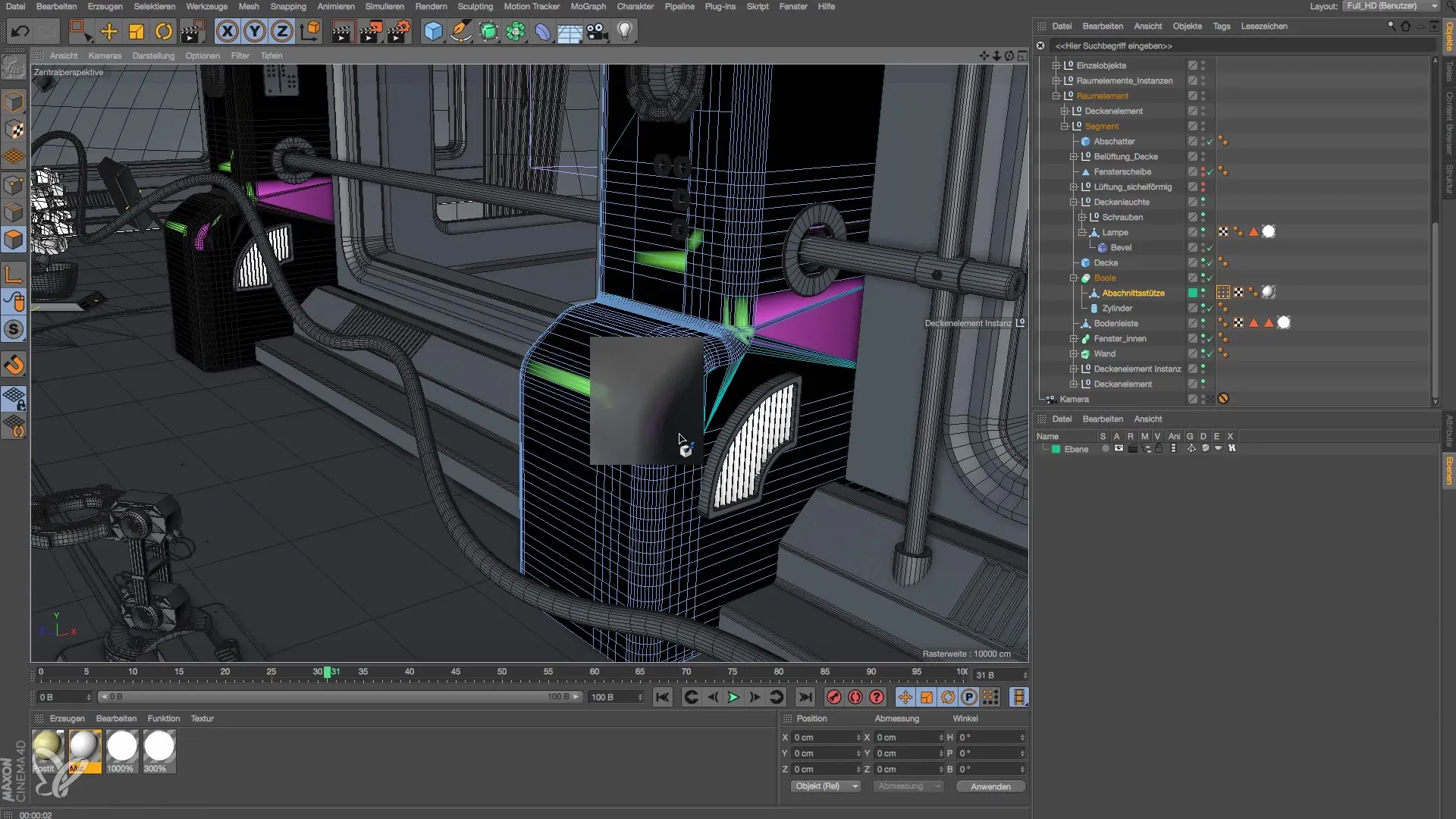

Mit der erfolgreichen Integration des Vertex-Map-Effekts in deinen Ebenen-Shader bist du jetzt bereit, dein Material zu testen. Render einen Ausschnitt, um zu überprüfen, ob die neuen Farben sichtbar sind.

Wenn du alles richtig gemacht hast, solltest du nun beim Rendering sehen, dass die Farben aus dem Vertex-Farben-Tag auf deinem Objekt deutlich angezeigt werden. Achte darauf, eventuell die Beleuchtung zu optimieren, da dies entscheidend für die Sichtbarkeit der Farben ist.

Es ist wichtig, die Intensität der Beleuchtung und die Farbvariationen in den Shadereinstellungen zu überprüfen. Um den gewünschten visuellen Effekt zu erreichen, experimentiere mit den Lichtquellen in deiner Szene.

Zusammenfassung – Modellieren und Beleuchten einer Raumstation in Cinema 4D mit Vertex-Maps

Durch das richtige Zusammenspiel von Material, Ebenen-Shader und den Pixelfarben kannst du in Cinema 4D beeindruckende Ergebnisse erzielen. Die Einbindung von Vertex-Maps erlaubt dir eine kreative Freiheit, um detaillierte und ansprechende visuelle Effekte in deinen Projekten zu erzielen. Eine sorgfältige Überprüfung der Lichtquellen sorgt dafür, dass deine Farben zur Geltung kommen und deine Modelle lebendig wirken.
