Der Bau faszinierender drei-dimensionaler Körper erfordert nicht nur Kreativität, sondern auch technisches Wissen – insbesondere, wenn es darum geht, Räume zu gestalten, die unkonventionelle Formen annehmen. In diesem Tutorial erfährst du, wie du in Cinema 4D eine geneigte Fläche als Deckenanschluss für eine Raumstation modellierst und beleuchtest. Dabei setzen wir auf unterschiedliche Techniken, um der visuellen Ästhetik und technischen Anforderungen gerecht zu werden.
Wichtigste Erkenntnisse
- Die Verwendung von Splines und Boolean-Werkzeugen ist entscheidend für die Erstellung anspruchsvoller Geometrien.
- Eine Bogenkonstruktion bietet Stabilität und ermöglicht es, unkonventionelle Innenräume zu gestalten.
- Durch Flexibilität mit dem Boolean-Werkzeug sind Anpassungen an der Geometrie einfach umsetzbar.
Schritt-für-Schritt-Anleitung
Um eine geneigte Deckenfläche zu erstellen, gehst du wie folgt vor:
1. Grundelement erstellen

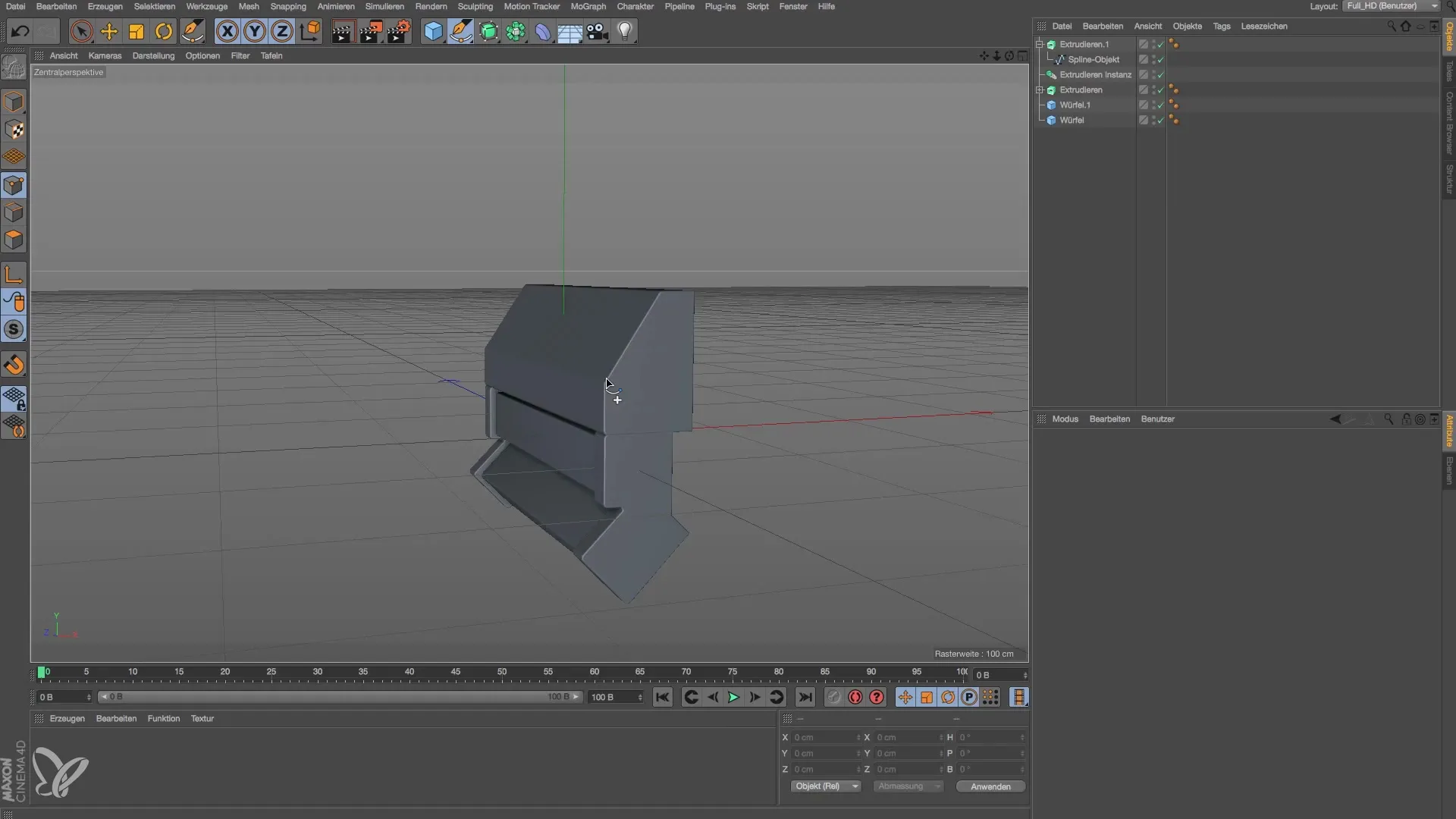

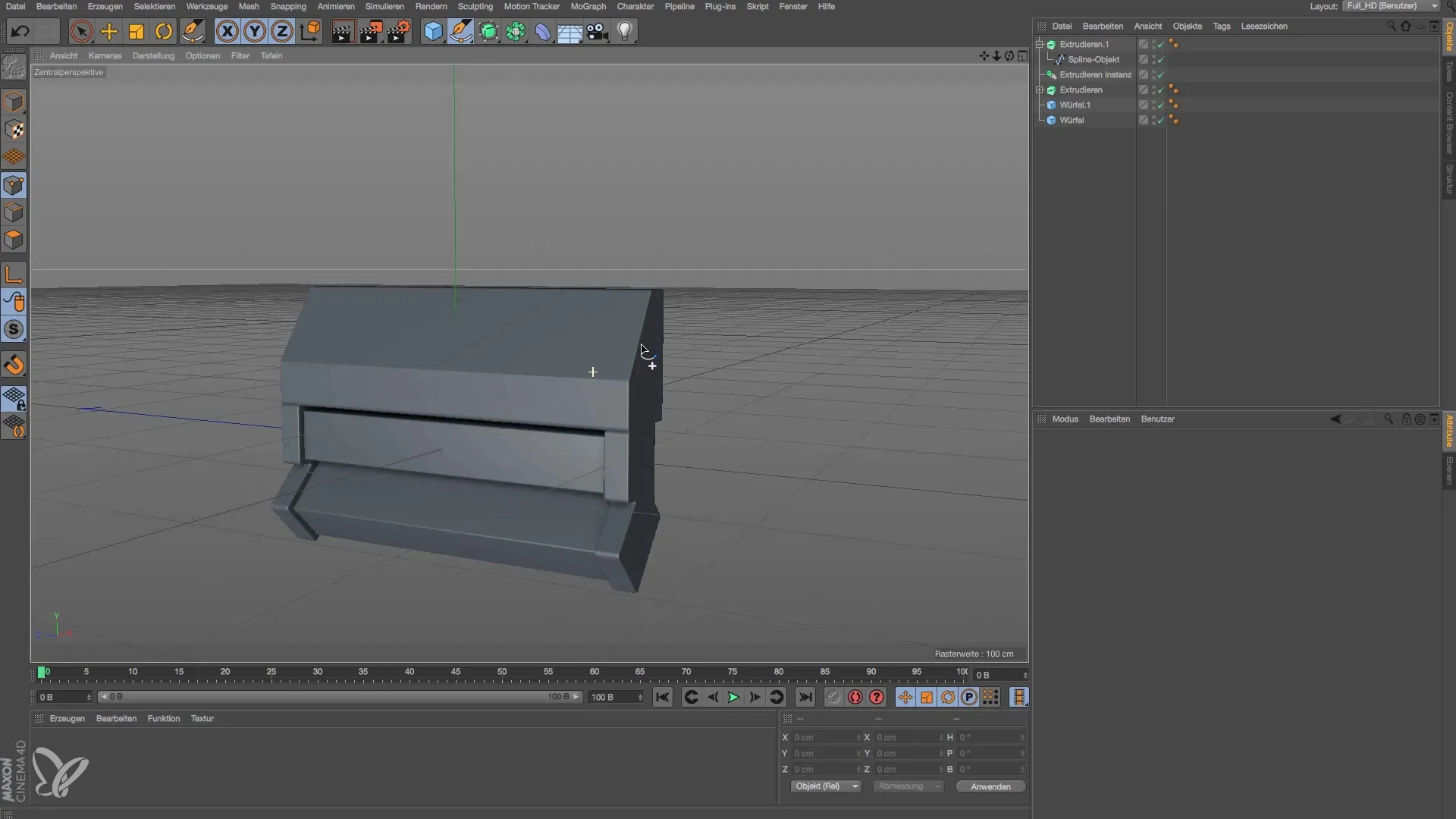

Zuerst solltest du mit einem Spline beginnen, um die gewünschte Form des Deckenanschlusses zu zeichnen. Extrudiere den Spline, um die Volumetrie zu erzeugen, und gib der Form die Rundungen, die auch andere Teile deiner Raumstation aufweisen.
Wichtig ist, dass die Proportionen stimmig sind. Es ist nicht notwendig, alles exakt nachzubauen; vielmehr solltest du darauf achten, dass deine Modellierung angenehme Formen ergibt.

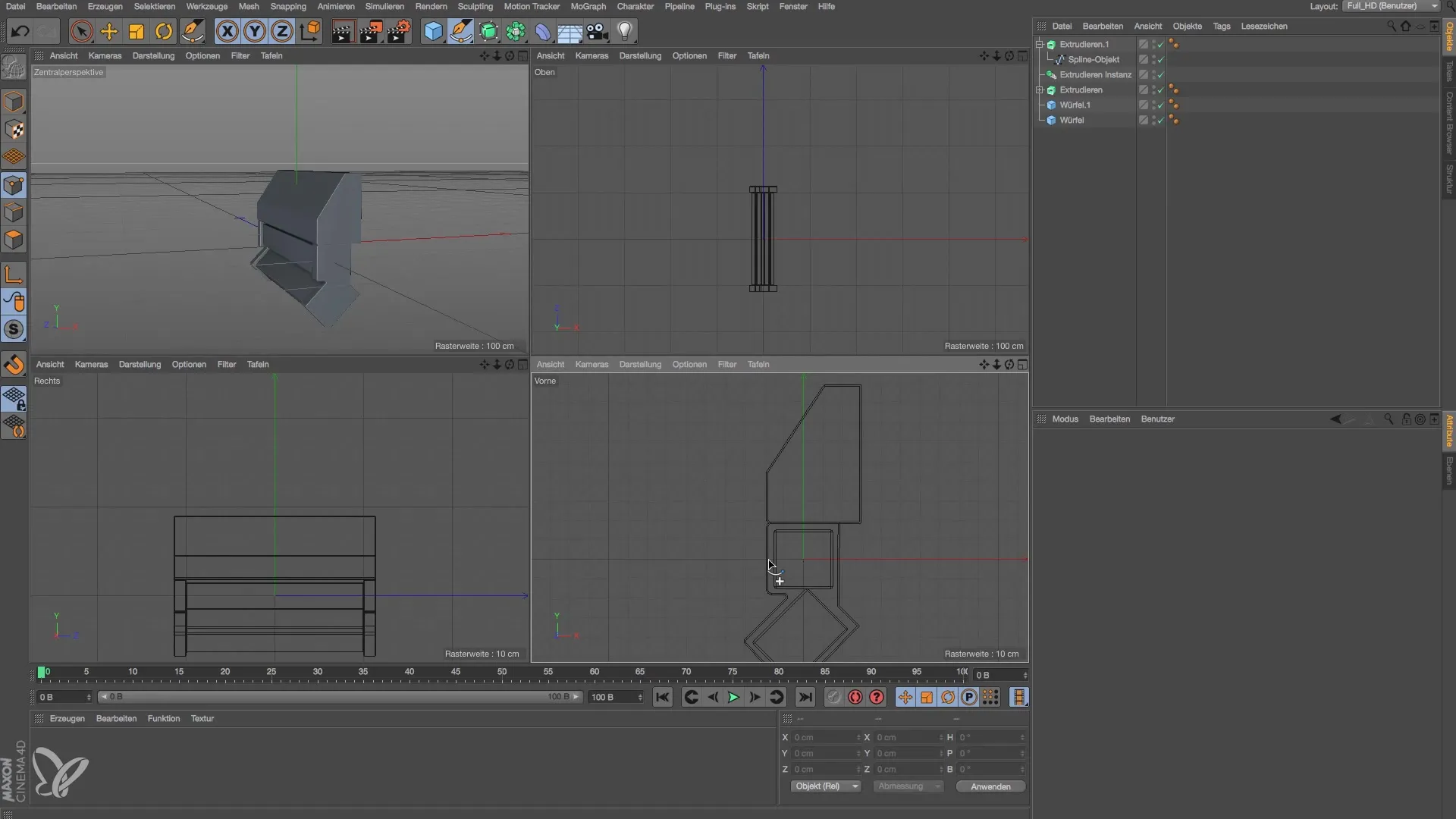

2. Einpassen des Formenansatzes
Nun musst du den neuen Formansatz an die Decke anpassen. Hierbei empfiehlt es sich, zu berücksichtigen, dass teile der Raumstation großen Druck aushalten müssen; eine Bogenkonstruktion ist oft die beste Wahl. Diese Form kann den späteren Anforderungen hinsichtlich Stabilität gerecht werden.
3. Verwendung des Boolean-Werkzeugs
Für den nächsten Schritt nutzt du das Boolean-Werkzeug, um die Fläche mit einer geneigten Fläche zu verbinden. Dies ist eine strapazierfähige Technik, die es dir ermöglicht, deine Geometrie präzise anzupassen. Erstelle ein neues Element, das als Anschlussstück dienen soll, und passe seine Größe an.
Ziel ist, dass diese geneigte Fläche nicht zu weit in den Raum hineinragt, sondern lediglich als Verbindungsstück dient.
4. Anpassen der Öffnung

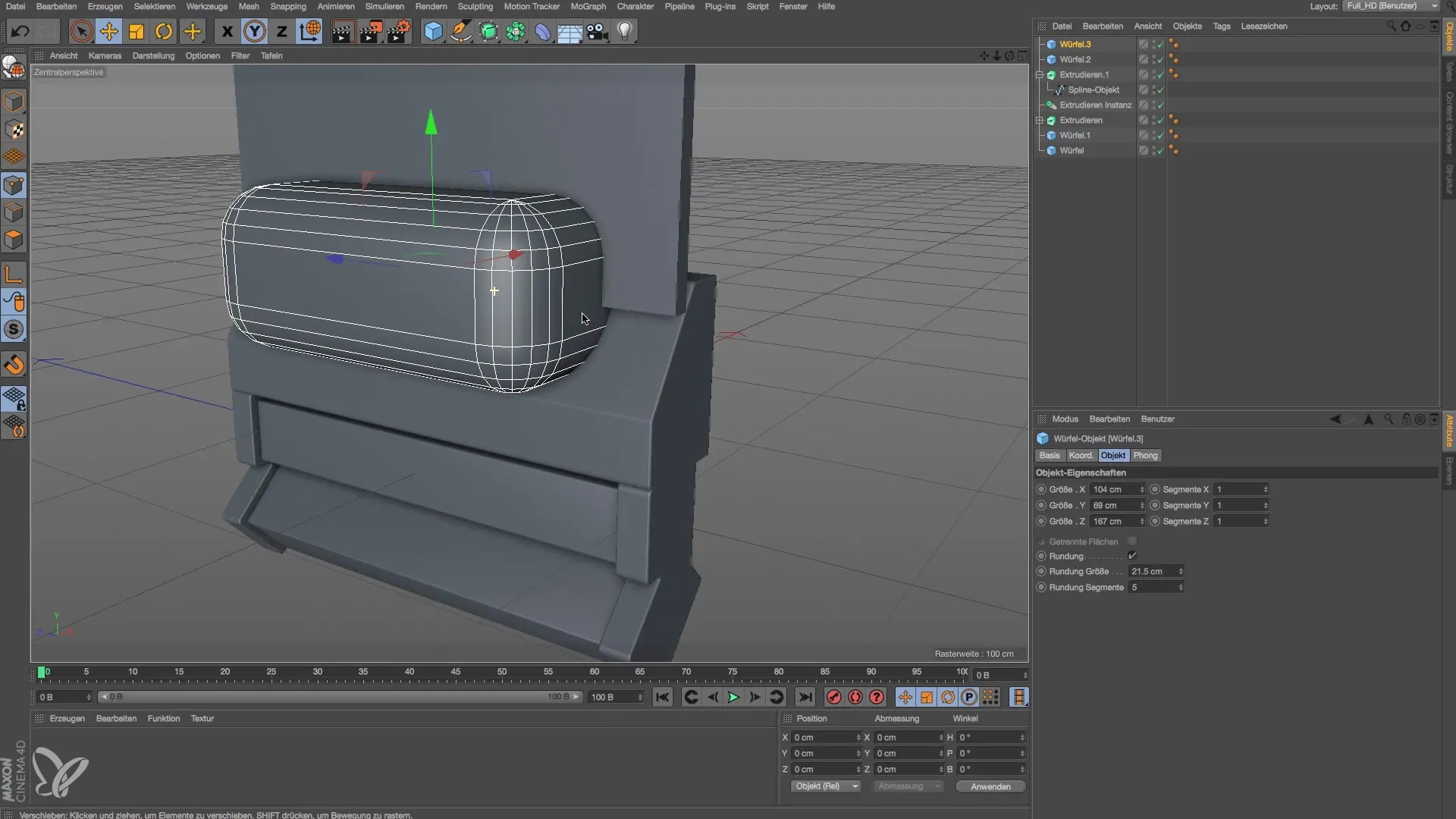

Um Platz für Lüftungsdüsen zu schaffen, musst du ein Stück aus der Fläche ausschneiden. Hole dir dafür einen zweiten Würfel, den du verkleinern kannst, um die benötigte Öffnung zu schaffen.
Es ist wichtig, dass die Rundung der Öffnung gut aussieht und nicht zu groß oder klein für die Umgebung ist.
5. Feinjustierung der Geometrie
Der nächste Schritt besteht darin, die Segmente der Rundung so anzupassen, dass sie gleichmäßig verteilt sind. Du kannst die Anzahl der Rundungssegmente variieren und damit das Aussehen der Kanten optimieren.
Eine harmonische Verteilung der Rundungen ist entscheidend für die Optik deiner Konstruktion und stellt sicher, dass er eine professionelle Wirkung hat.
6. Anwendung der Booleans

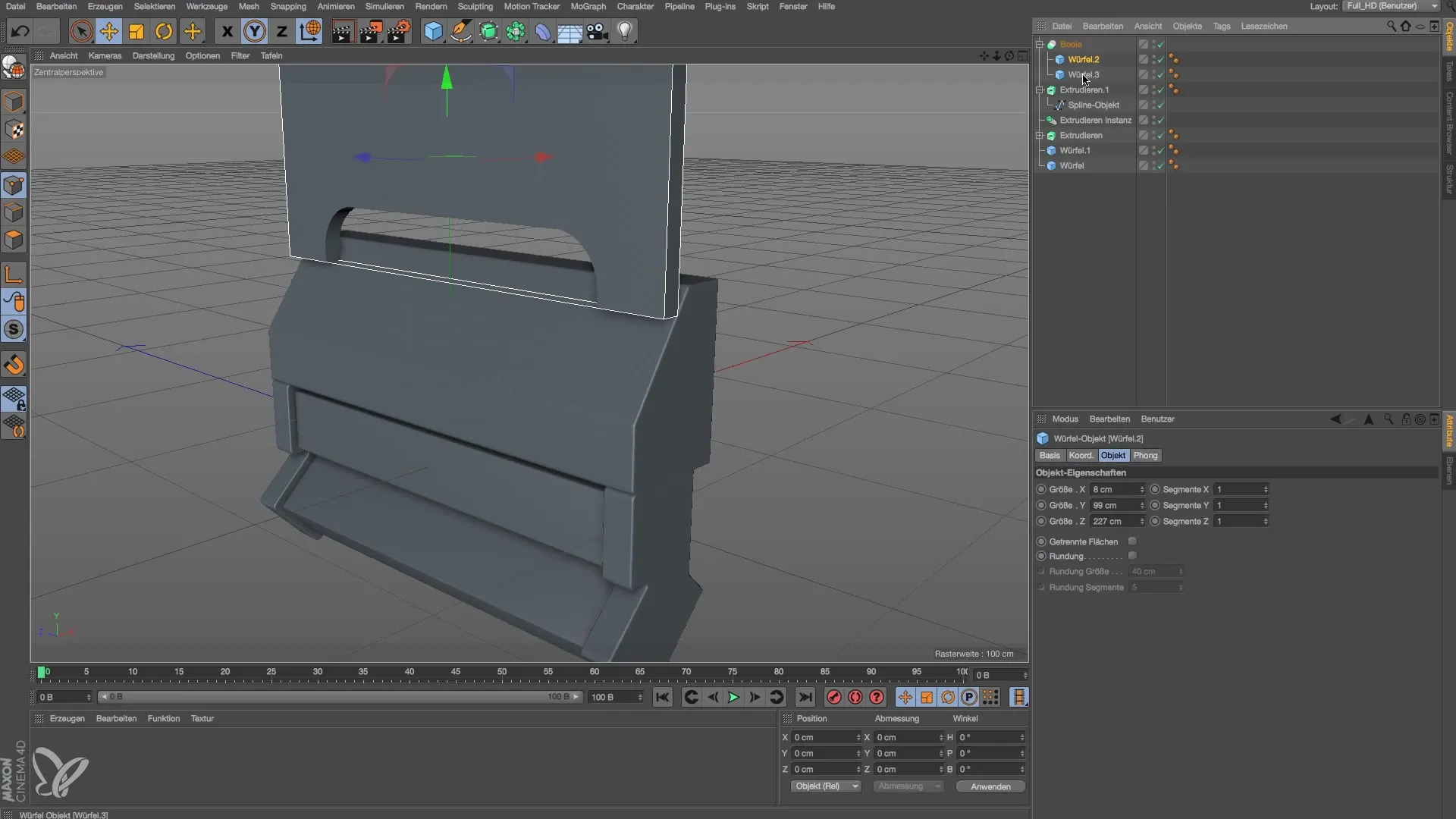

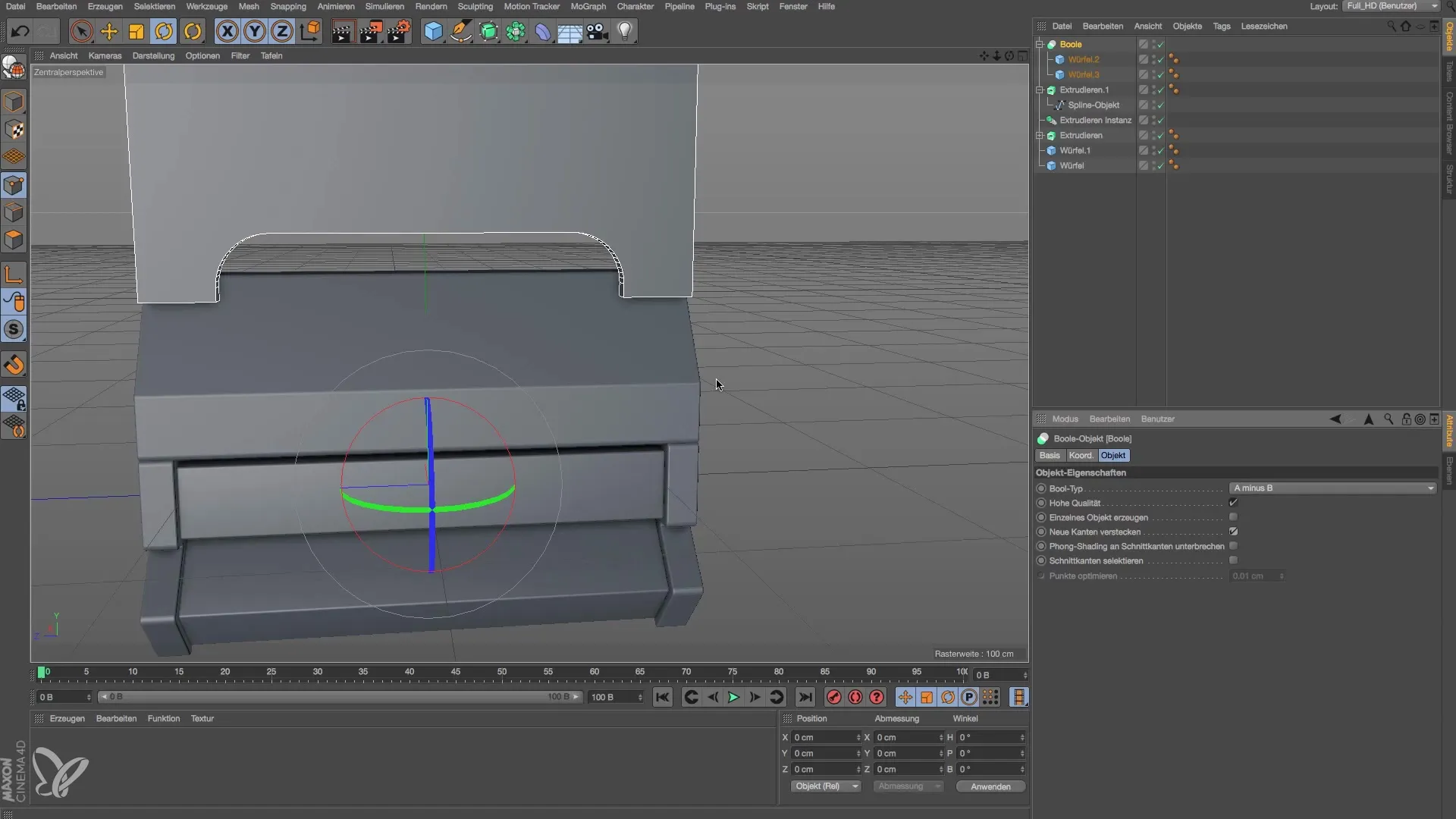

Jetzt ist es an der Zeit, die Öffnung mit dem Boolean-Werkzeug zu erstellen. Durch die Nutzung der Funktionalität kannst du problemlos Änderungen an der Größe und Form der Öffnung vornehmen, ohne die gesamte Geometrie zu ruinieren.
Achte darauf, dass die Qualitätseinstellungen immer hoch sind, um unerwünschte Schattenkanten zu vermeiden.

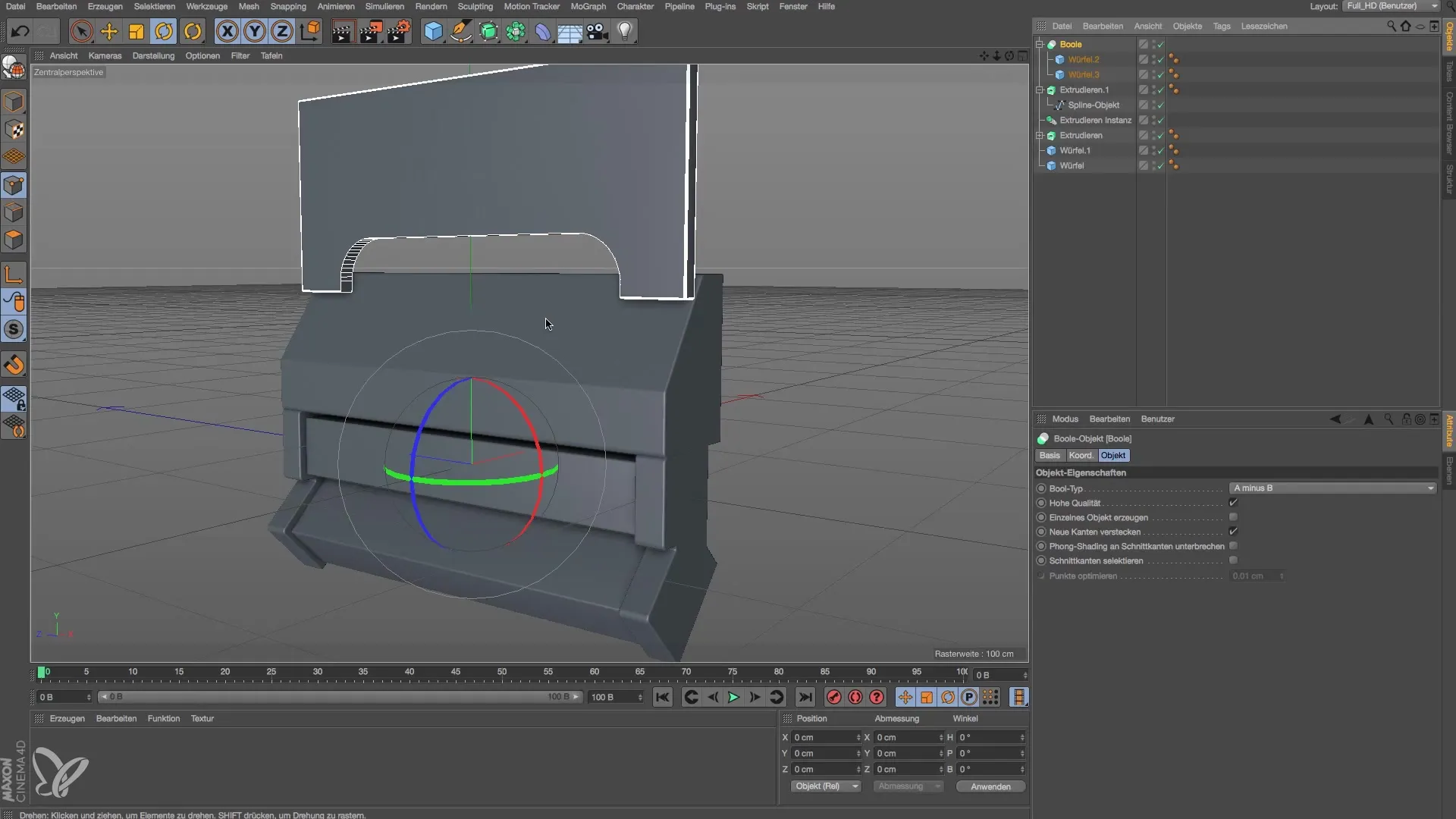

7. Verbergen der Kanten
Um die Auffälligkeit von Kanten zu mildern, kannst du die Kanten verstecken, die möglicherweise zu Schatten führen. Dies ist ein einfacher Trick, der das visuelle Erscheinungsbild deiner Konstruktion erheblich verbessert.
8. Feinabstimmung des Anschlussstücks
Der letzte Schritt besteht darin, das Anschlussstück an die vertikale Struktur der Raumstation anzupassen. Du kannst zusätzliche Kantenrundungen hinzufügen, um das Gesamtbild zu verbessern.
Wenn du mit der Form zufrieden bist, kannst du die finale Position des Anschlussstücks bestimmen und optimieren.
Zusammenfassung – Anleitung zur Modellierung und Beleuchtung einer Raumstation in Cinema 4D: Deckenanschluss erstellen
Diese Anleitung hat dir gezeigt, wie du eine geneigte Fläche als Deckenanschluss in Cinema 4D erstellen kannst. Durch den Einsatz von Splines und dem Boolean-Werkzeug erhältst du ein ansprechendes und technisch funktionales Element für deine Raumstation.
Häufig gestellte Fragen
Was ist die Hauptfunktion des Boolean-Werkzeugs?Das Boolean-Werkzeug ermöglicht es dir, Formen zu kombinieren oder Löcher zu schneiden, wodurch die Geometrie flexibel angepasst werden kann.
Wie wichtig sind Proportionen beim Modellieren?Proportionen sind entscheidend für die visuelle Stimmigkeit deines Modells. Es ist wichtig, dass die Elemente in einem harmonischen Verhältnis zueinander stehen.
Kann ich jederzeit Änderungen an der Geometrie vornehmen?Ja, das Boolean-Werkzeug bietet dir die nötige Flexibilität, um Anpassungen an der Geometrie einfach durchzuführen, ohne die gesamte Konstruktion neu zu erstellen.
