Создание крепления для перил с помощью Cinema 4D

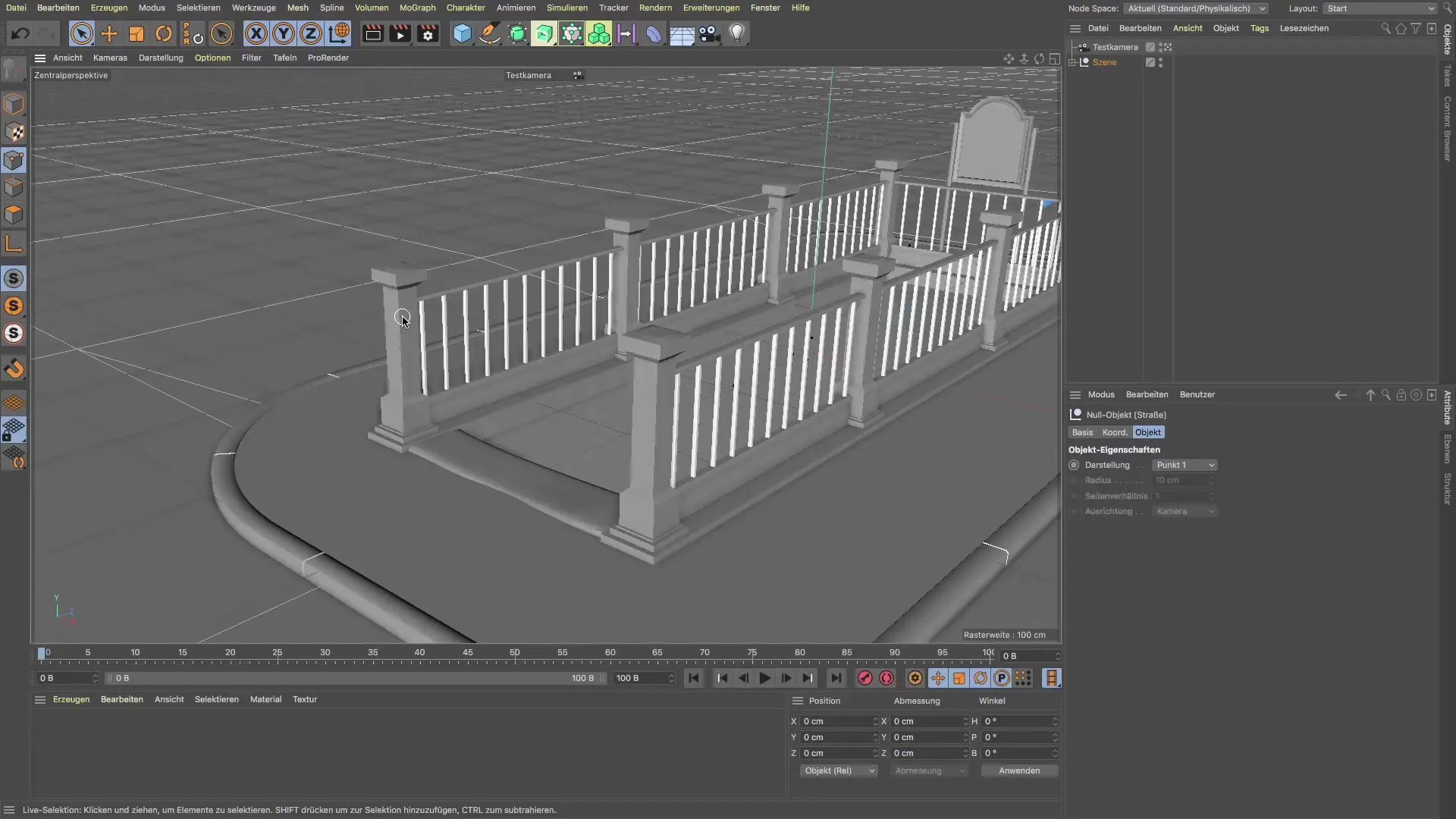

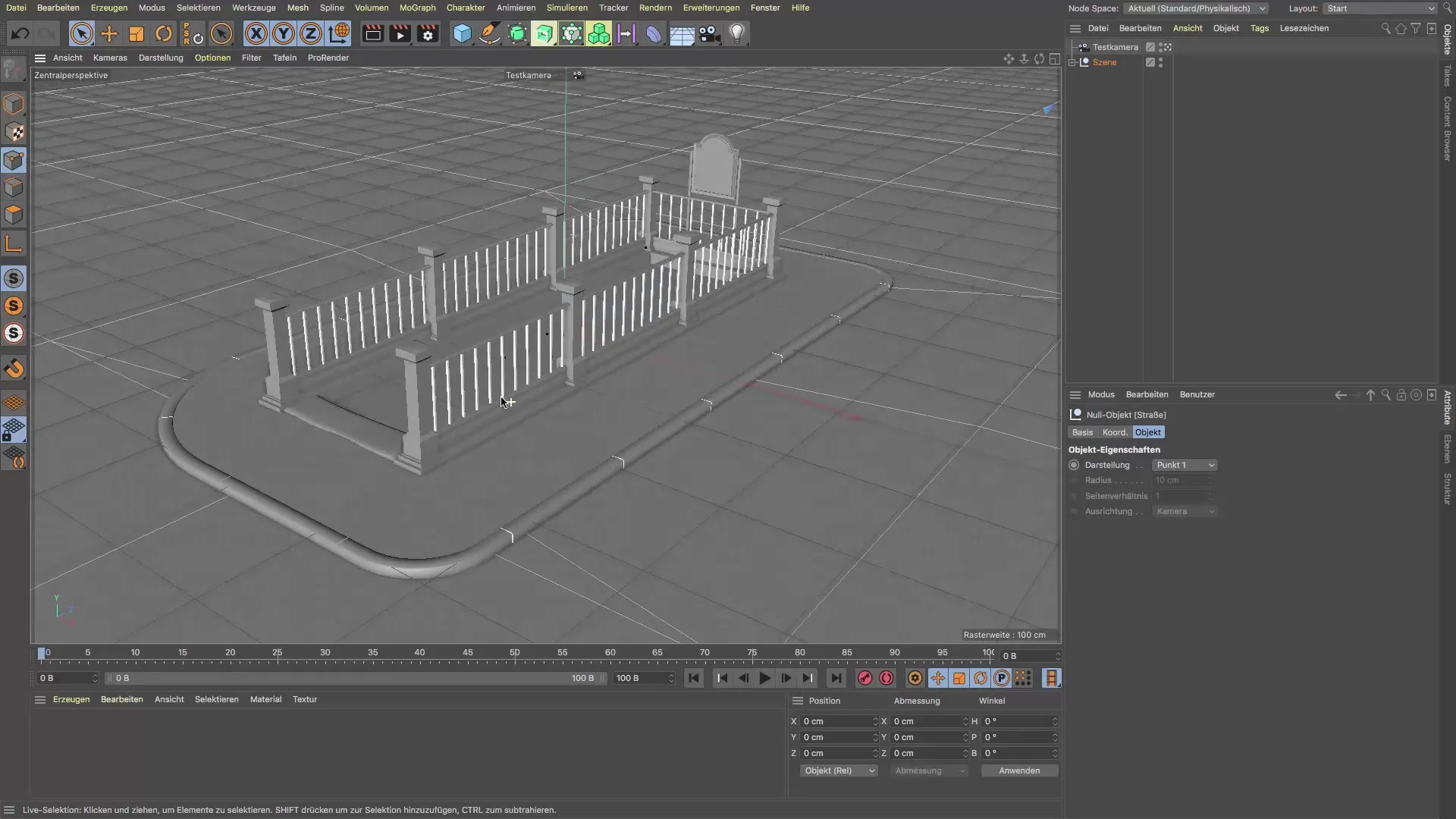

Вы находитесь в процессе создания реалистичной сцены метро в Cinema 4D и хотите интегрировать аутентичное крепление для перил? Эффективное выполнение этого крепления может стать решающим фактором между простой 3D-формой и убедительным, живым объектом. Это руководство проведет вас шаг за шагом через процесс создания крепления для перил с помощью инструмента Sweep в Cinema 4D, позволяя вам воспользоваться новыми возможностями начиная с версии R21.

Основные выводы

• С помощью инструмента Sweep и новых функций в Cinema 4D R21 вы можете создавать впечатляющие и реалистичные модели.
• Поверхности среза для Sweeps имеют решающее значение для визуального результата вашего крепления.
• Будет полезно начать с нового файла, чтобы проще управлять сложными моделями.

Пошаговое руководство

В дальнейшем я опишу шаги, необходимые для создания крепления для перил. Я добавлю скриншоты, чтобы проиллюстрировать процесс.

Шаг 1: Основная форма крепления

Начните с создания нового файла в Cinema 4D. Вы можете создать крепление для перил в отдельном файле, чтобы сохранить удобство организации. Сначала создайте цилиндр, представляющий собой основную форму вашего крепления. Однако имейте в виду, что простой цилиндр часто имеет только круглые поверхности среза, что не всегда идеально.

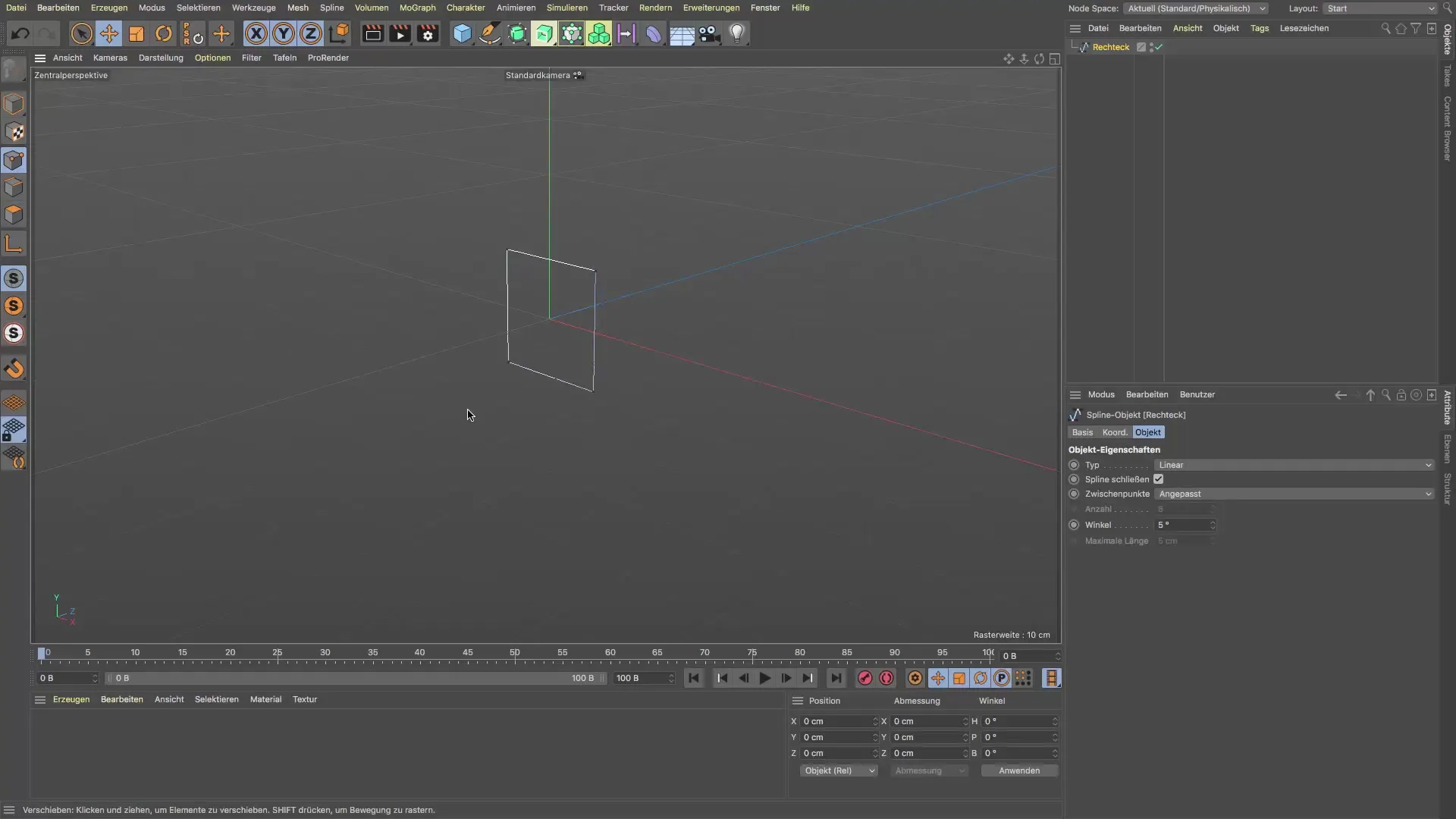

Шаг 2: Создание нового прямоугольника

Чтобы иметь больше контроля над поверхностями среза, создайте прямоугольник в качестве основы для вашего крепления. Установите ширину прямоугольника на 20 см. Эти размеры обеспечивают реалистичный размер крепления между столбом метро и перилами. Точная ширина не является решающей, но размер около 20 см в этом случае оптимален.

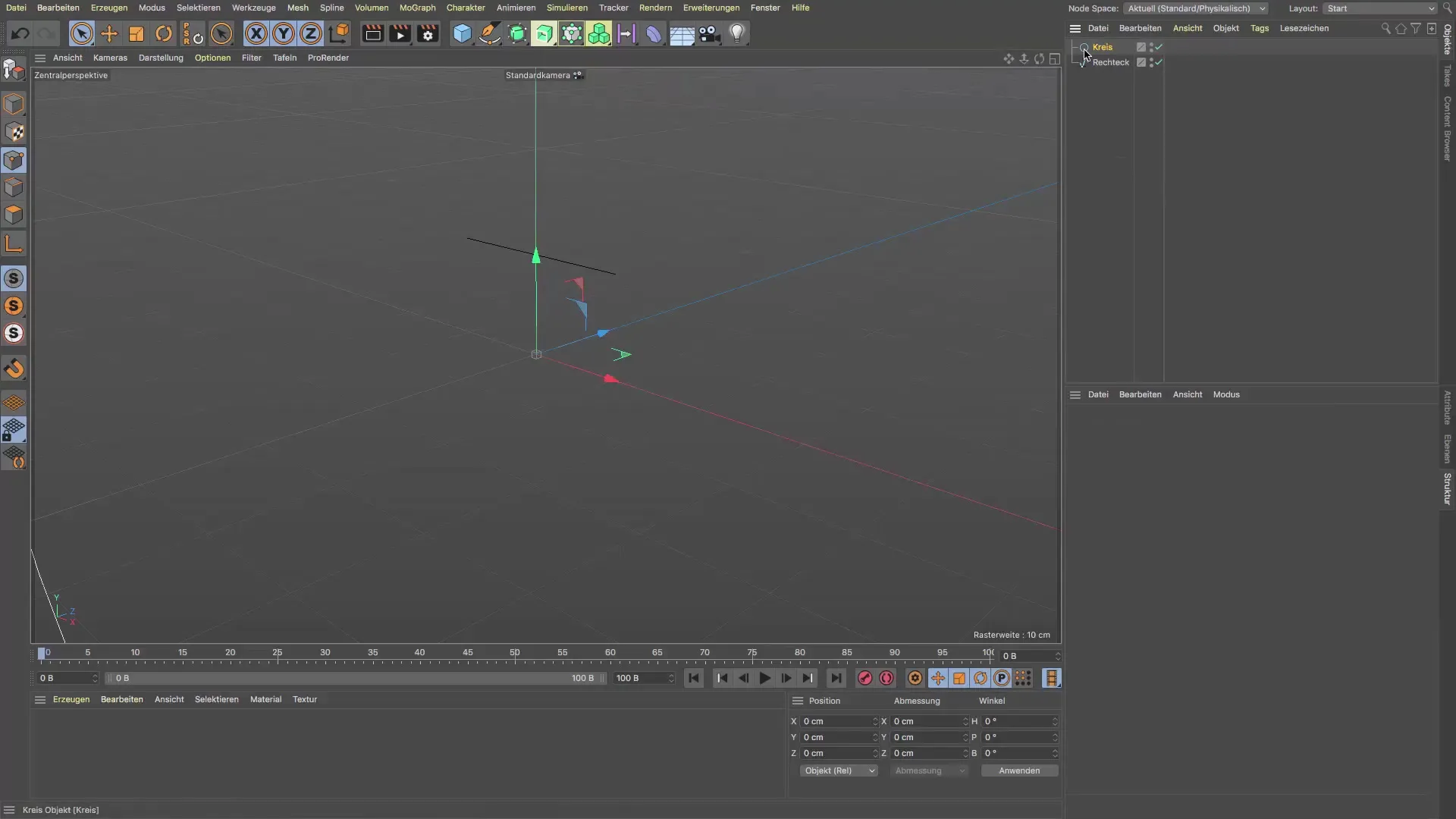

Шаг 3: Редактирование прямоугольника

Преобразуйте прямоугольник в режим точек, нажав клавишу "C". Используйте инструмент живого выбора, чтобы удалить нижние две точки прямоугольника. Оставшаяся точка послужит основой для крепления для перил.

Шаг 4: Создание круга

Чтобы дальше определить крепление, создайте круг с диаметром 2 см (радиус 1 см). Этот круг будет использоваться как профиль, который будет комбинироваться с прямоугольником.

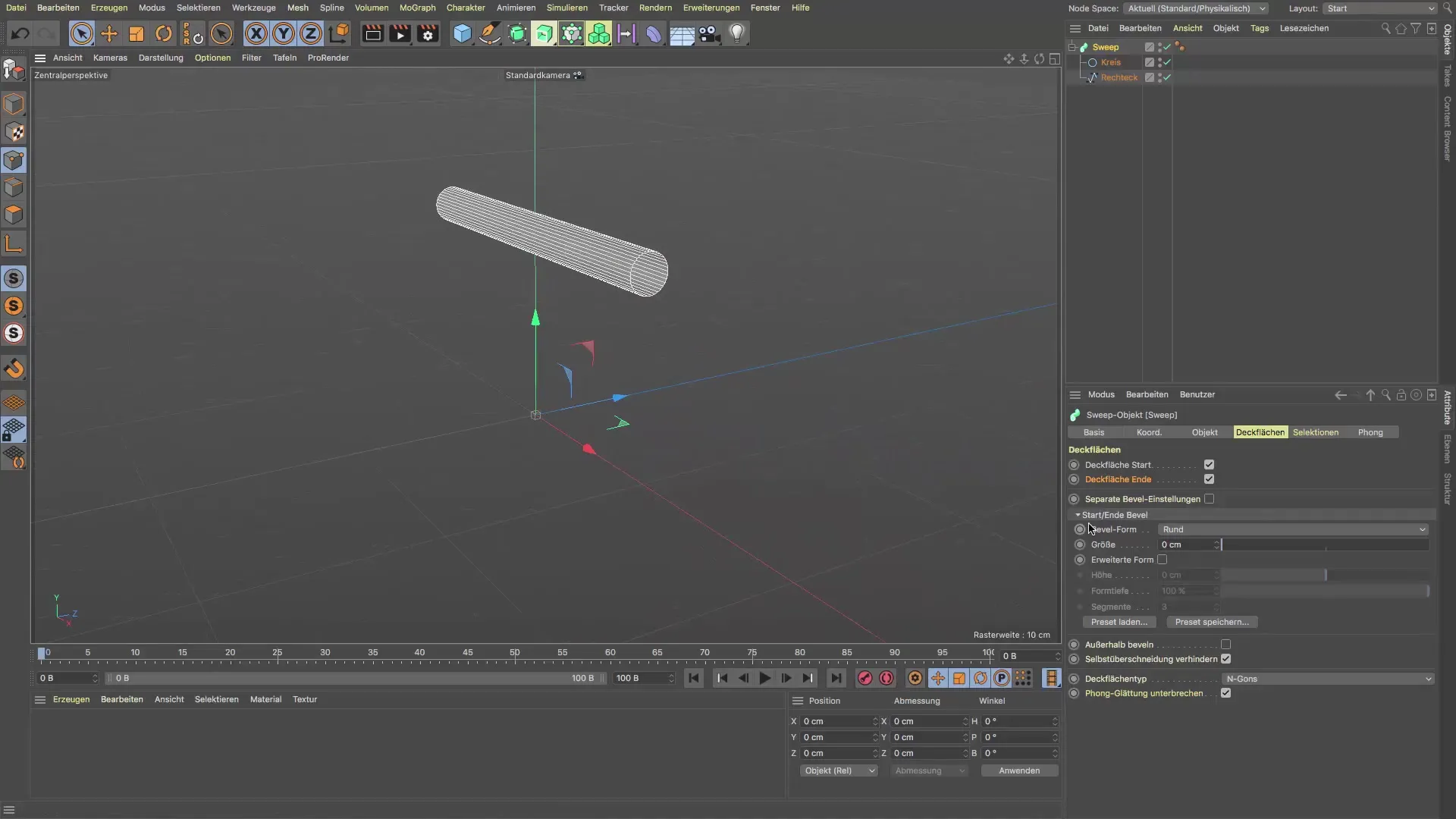

Шаг 5: Создание Sweep

Комбинируйте прямоугольник и круг в объект "Sweep". Это позволит вам создать непрерывную форму, представляющую крепление. Проверьте настройки для поверхностей среза и убедитесь, что они видимы, установив соответствующие галочки в менеджере атрибутов. Убедитесь, что сплайн, который вы используете, не замкнут.

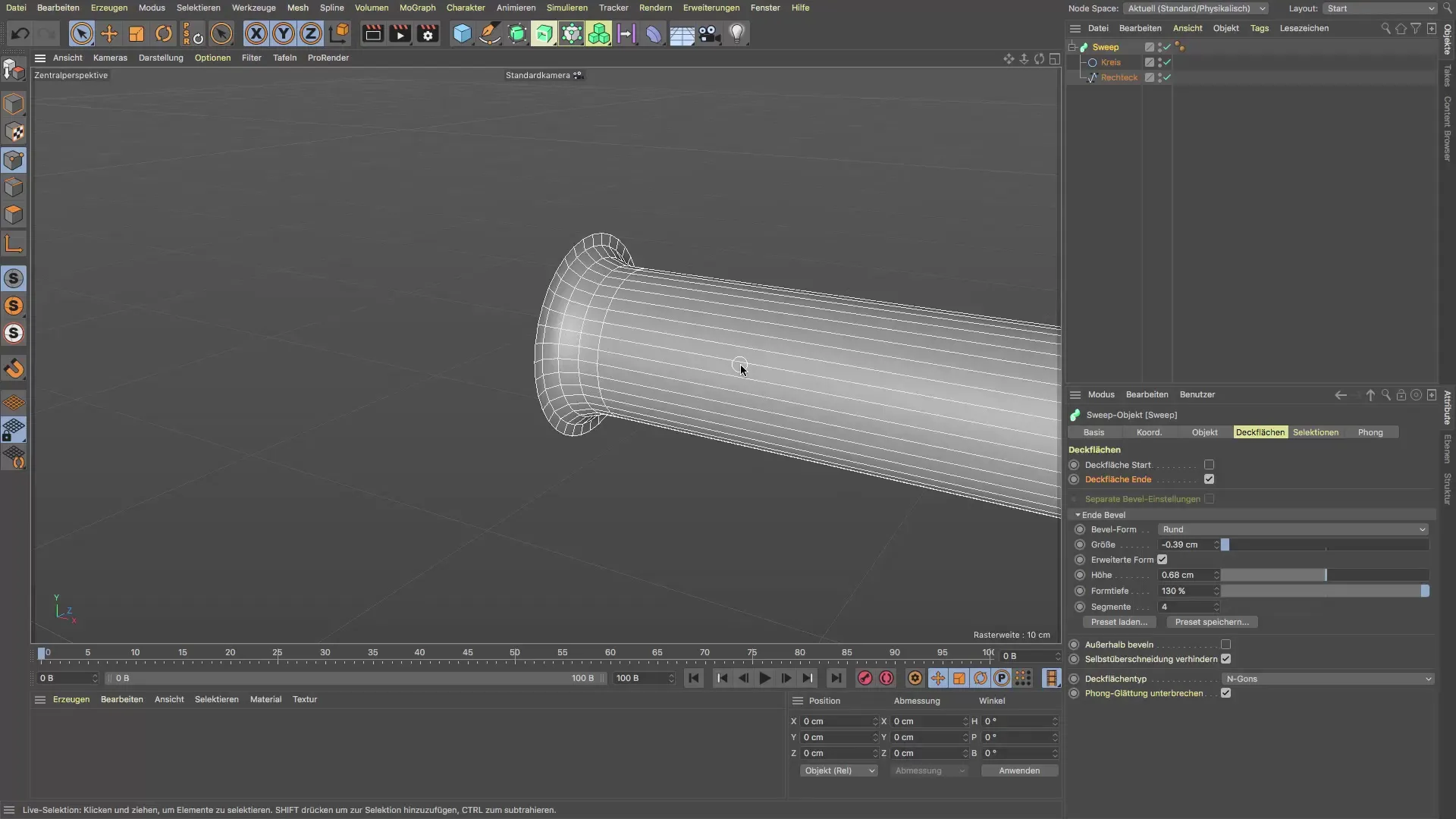

Шаг 6: Настройка крепления

Теперь вы можете поиграть с настройками "Sweep". Через менеджер атрибутов вы можете настроить глубину формы и другие параметры, чтобы уточнить внешний вид крепления. Экспериментируйте с опциями, чтобы убедиться, что ваше крепление выглядит реалистично и подходит к дизайну.

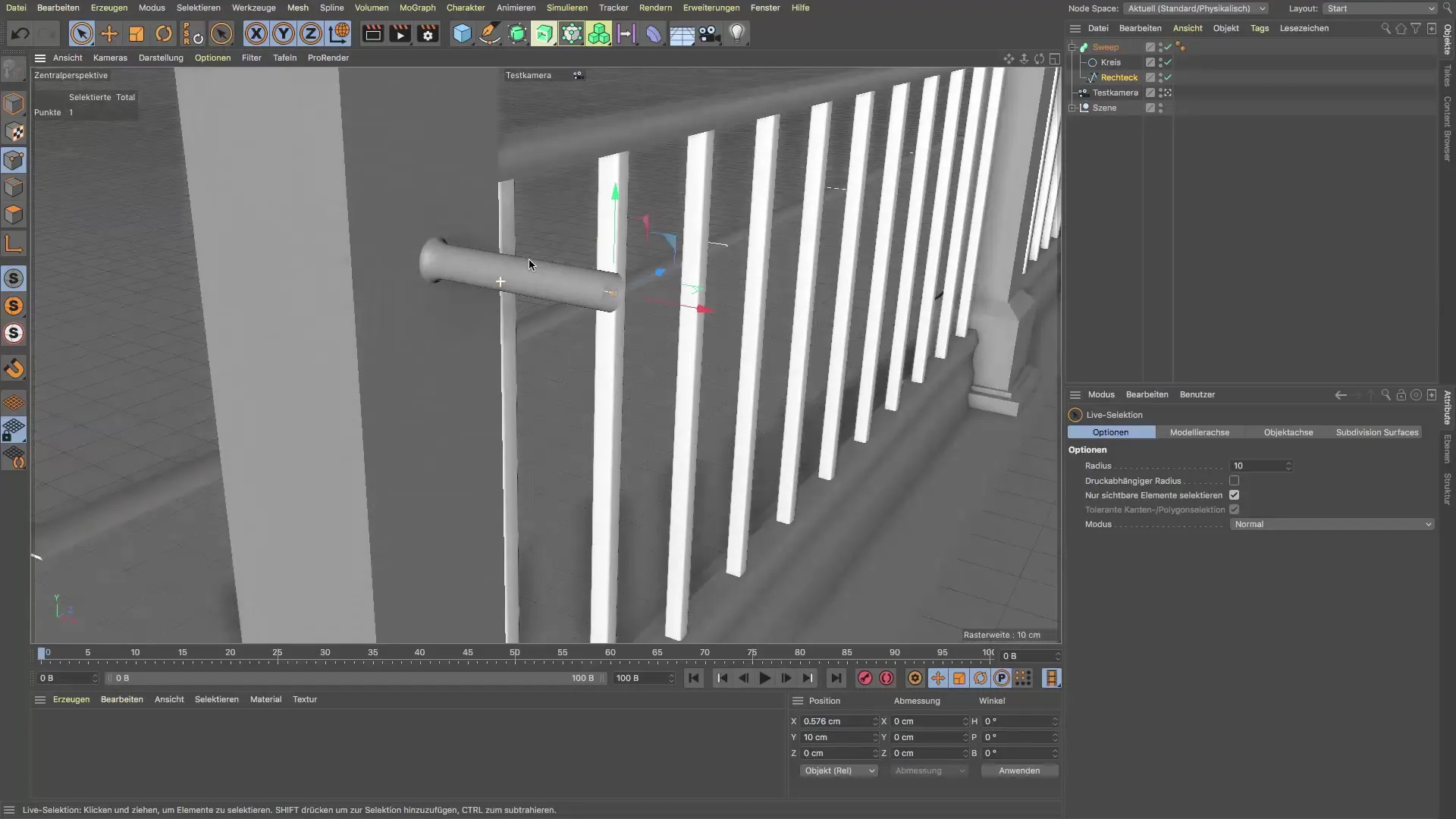

Шаг 7: Перенос в сцену метро

Когда вы будете довольны дизайном, скопируйте крепление в свой проект метро. Вы можете сделать это, открыв окно "IP" и вставив крепление туда. Убедитесь, что оно включает масштаб в вашу сцену, чтобы выглядеть реалистично.

Шаг 8: Завершение настроек

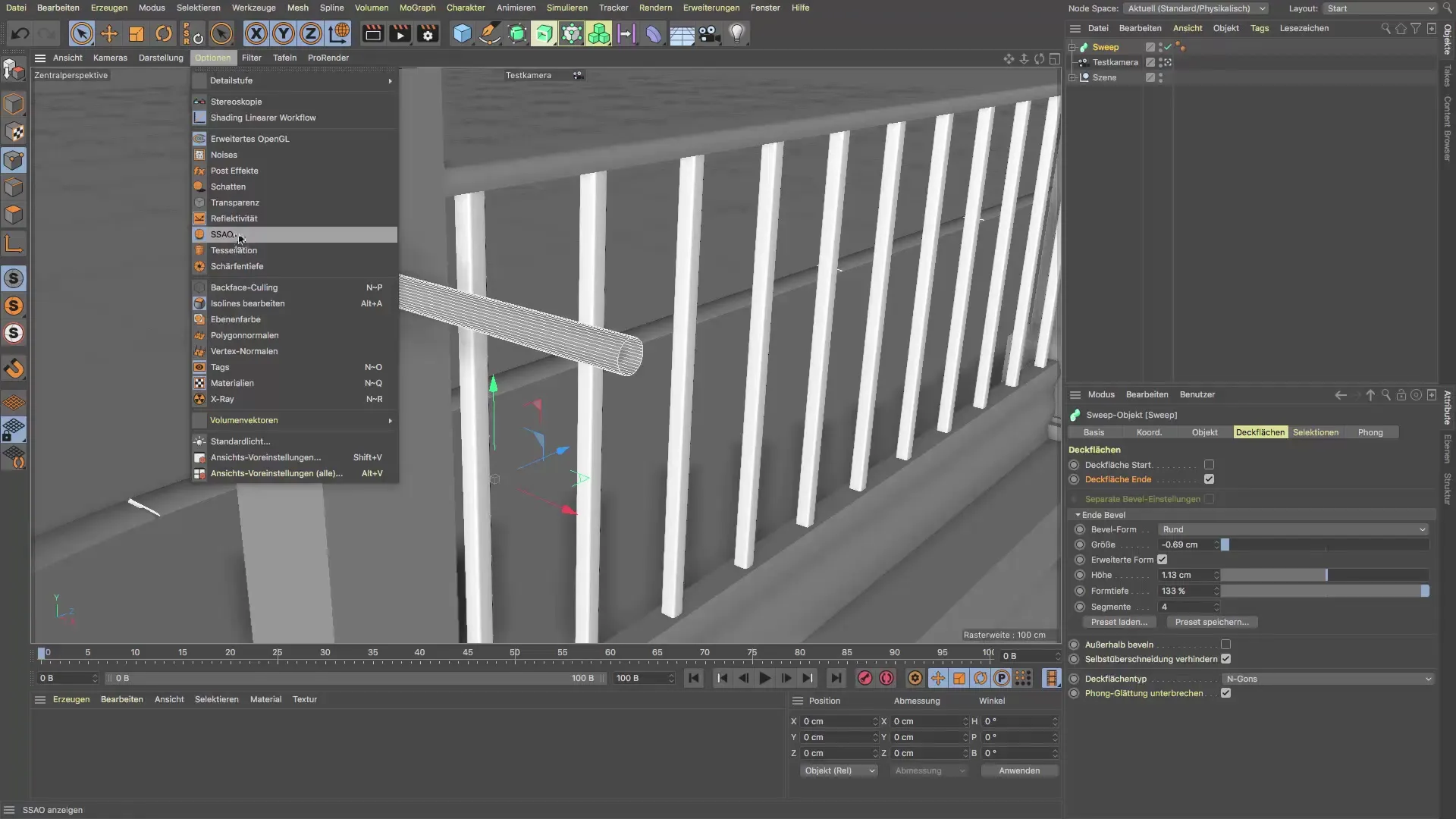

Посмотрите на крепление в контексте всей сцены метро и внесите коррективы, если это необходимо. Убедитесь, что оно расположено в правильном месте и соответствует условиям освещения сцены. Правильное освещение имеет решающее значение для оптимизации конечного внешнего вида.

Шаг 9: Готово для перил

Теперь, когда крепление успешно создано, вы должны обратить внимание на сами перила. Вы можете добавить дополнительные детали и эффекты материалов, чтобы сделать ваш проект еще более реалистичным.

Резюме - Руководство по созданию крепления для перил в Cinema 4D

В этом руководстве вы узнали шаги по созданию крепления для перил в Cinema 4D. Вы узнали, как использовать прямоугольник и круг, чтобы создать эффективные и реалистичные модели с помощью инструмента Sweep. Эти основы имеют решающее значение для добавления еще большего количества деталей и аутентичности в дизайн вашей сцены метро.
