Das Erstellen eines realistischen Lautsprechermodells in Cinema 4D kann eine herausfordernde, aber auch sehr erfüllende Aufgabe sein. In diesem Tutorial lernst du, wie du Schritt für Schritt von einem einfachen Würfel zu einem detaillierten Lautsprecher gelangst. Du wirst dabei verschiedene Grundobjekte in Cinema 4D verwenden, um die gewünschten Formen zu gestalten. Lass uns direkt mit dem ersten Schritt beginnen!
Wichtigste Erkenntnisse
- Verwende Referenzbilder, um das Design deines Lautsprechers besser zu visualisieren.
- Beginne mit einfachen Grundobjekten und baue diese schrittweise aus.
- Nutze die Kombination von Loft- und Splines, um komplexe Formen zu erstellen.
Schritt-für-Schritt-Anleitung
Recherche und Inspiration

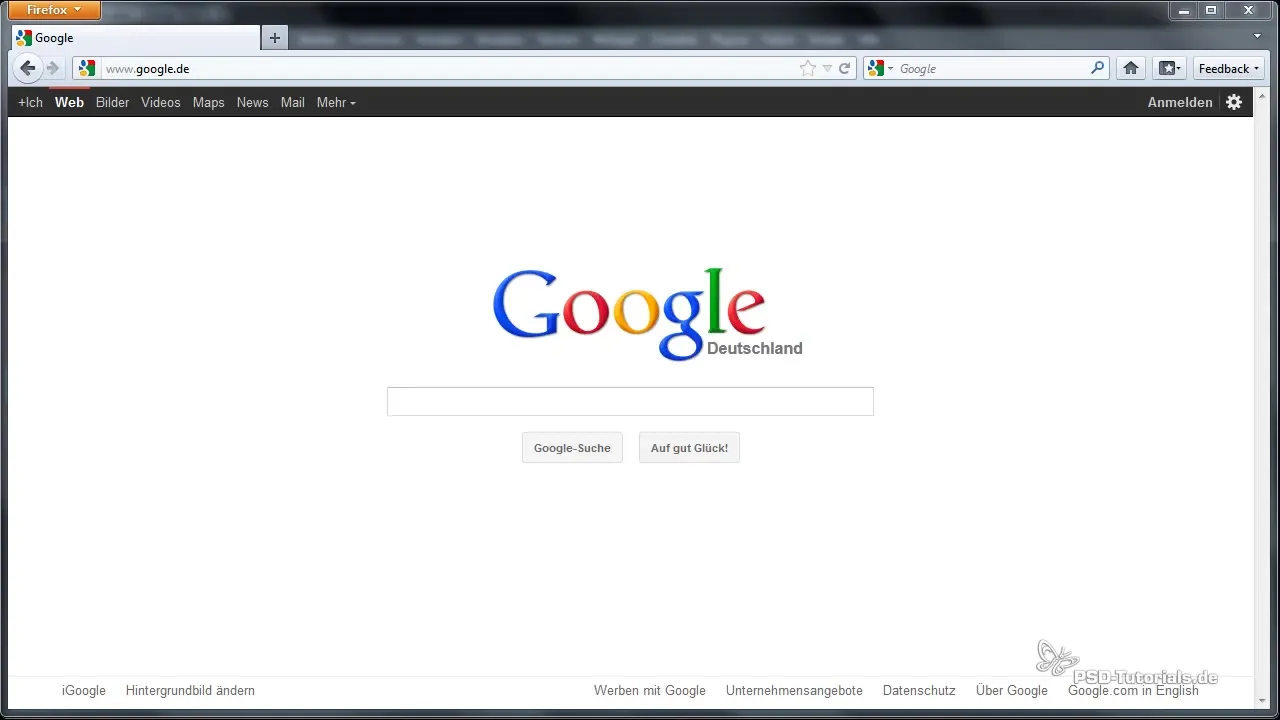

Bevor du mit dem Modellieren beginnst, ist es ratsam, dich inspirieren zu lassen. Suche Bilder von Lautsprechern bei Google. Diese helfen dir, die verschiedenen Designansätze zu verstehen und dir ein besseres Bild davon zu machen, wie dein Lautsprecher aussehen könnte. Achte auf Details wie den Aufbau und die Form von Lautsprechern, die dir gefallen.
Grundobjekt erstellen

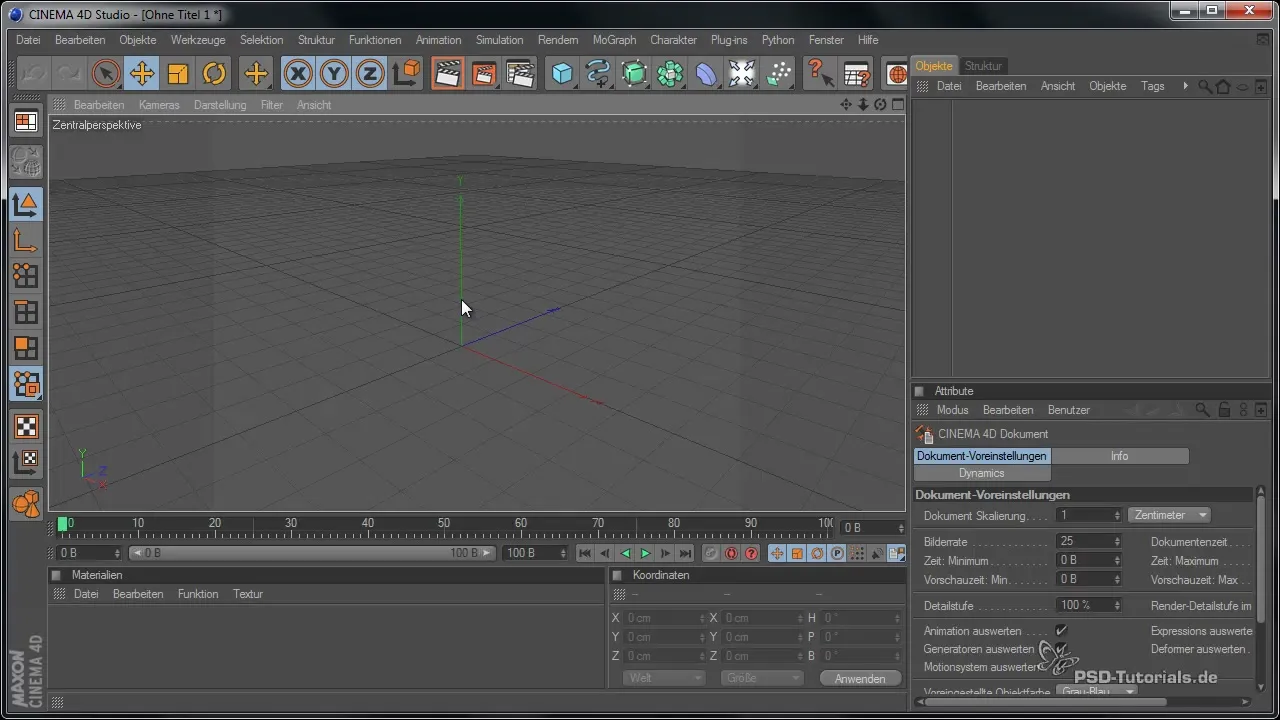

Starte dein Projekt in Cinema 4D. Zunächst wählst du einen Würfel als Basis für deinen Lautsprecher aus. Du kannst den Würfel direkt im Raum platzieren und mit den orangefarbenen Anfasserpunkten die Größe nach deinen Vorstellungen anpassen. Stelle sicher, dass die Proportionen stimmen, um ein realistisches Ergebnis zu erzielen.
Kanten abrunden
Um dem Lautsprecher ein ansprechenderes Design zu verleihen, solltest du die Kanten des Würfels abrunden. Gehe zu den Eigenschaften des Körpers und passe die Rundung an. Eine sanfte Kante sorgt dafür, dass das Modell weicher und ansprechender wirkt.
Modellierung des Rings

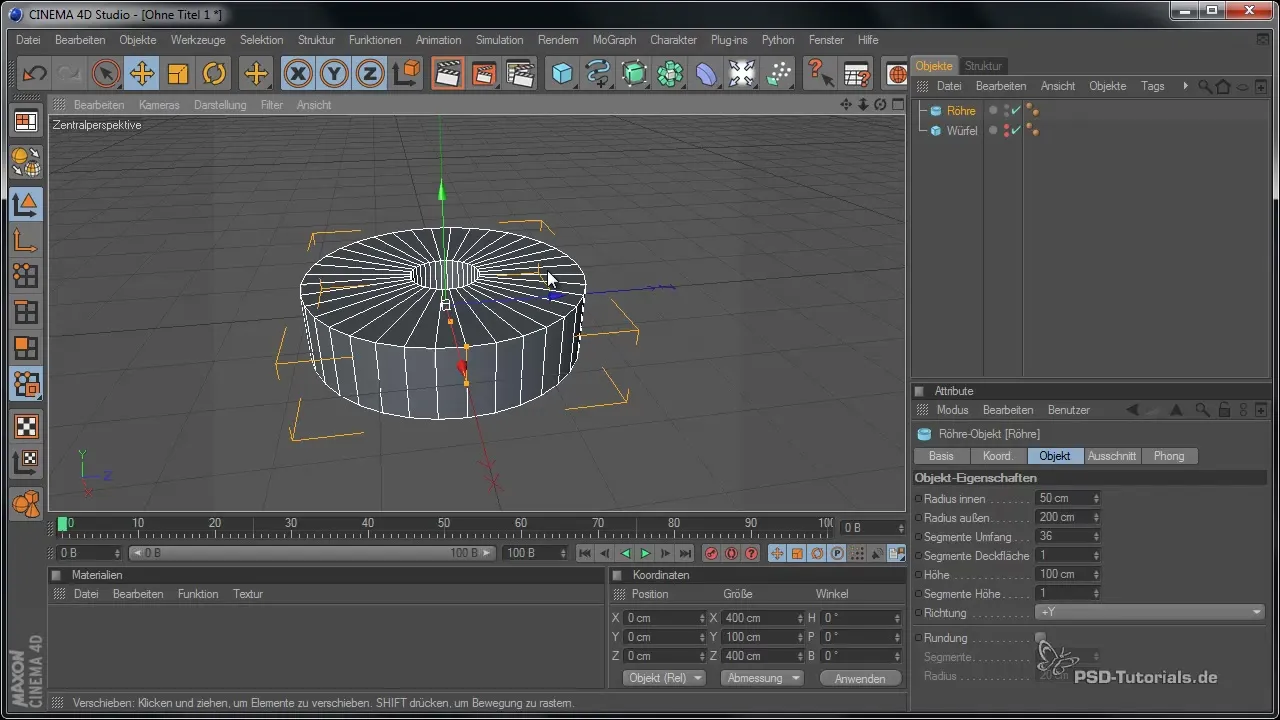

Für die äußeren Ringe deines Lautsprechers wählst du eine Röhre als Grundobjekt. Dieser Ansatz ist effektiver als ein einfacher Ring, da die Röhre bereits eine glatte Oberfläche hat. Skaliere die Röhre, so dass sie zu deinem Lautsprecher-Design passt. Achte darauf, die Abstufungen so zu wählen, dass sie nicht bei der späteren Sichtbarkeit stören.
Innenleben gestalten

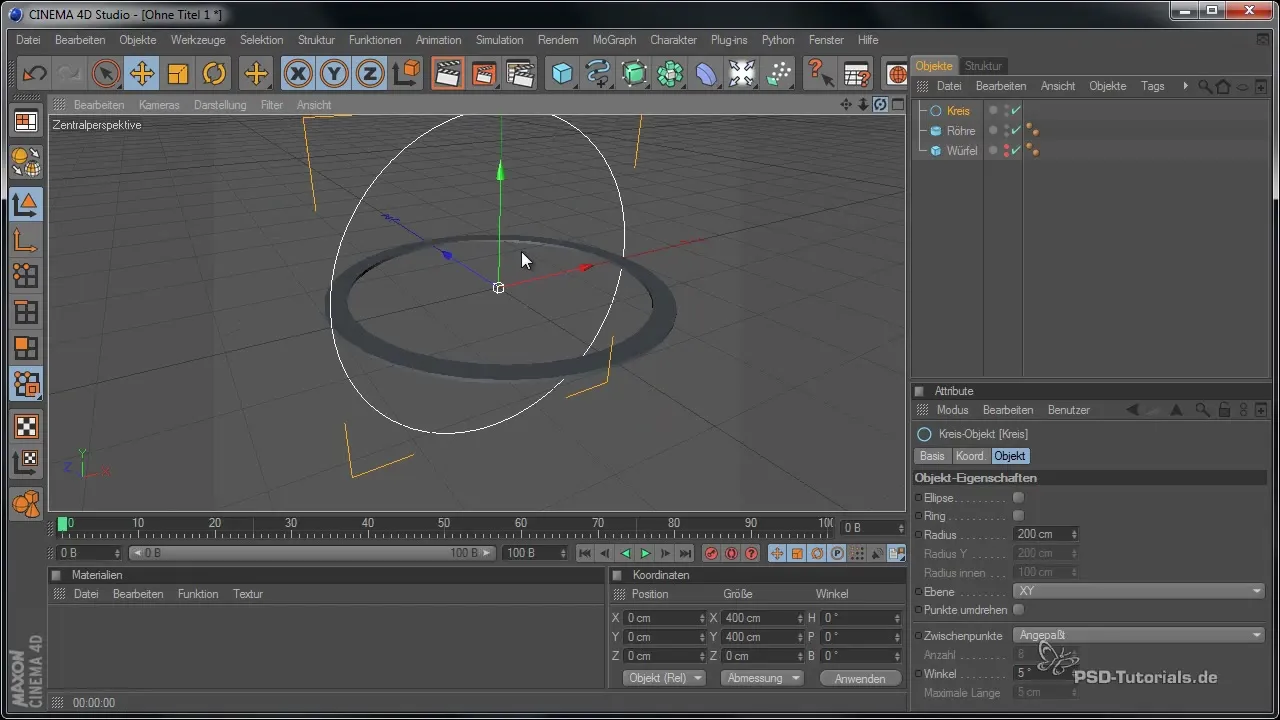

Das nächste Element, das du kreieren musst, ist das Innenleben des Lautsprechers. Hierfür wirst du einen Loft-Nurbs verwenden. Füge einen Kreis-Spline hinzu und passe die Größe an, sodass er perfekt innerhalb der Ringe sitzt. Eine Überlappung der Splines gewährleistet, dass sie sich später gut verbinden lassen.
Duplizieren der Splines

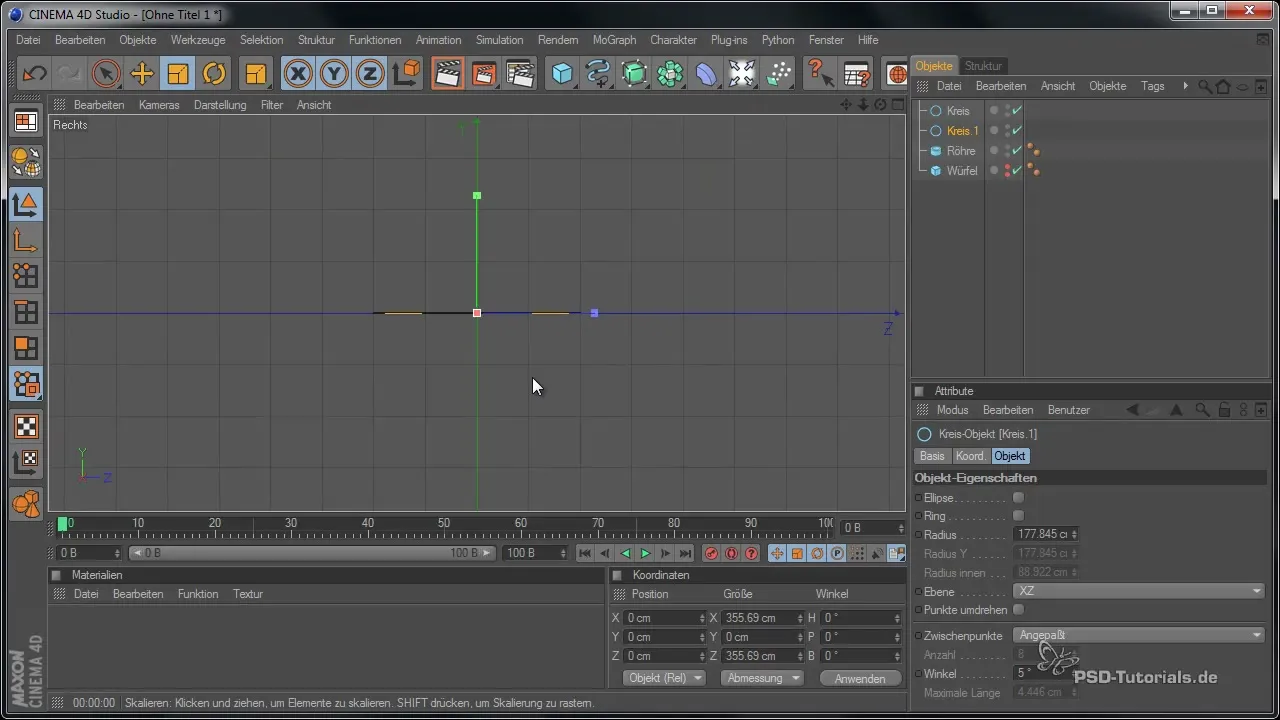

Um das Innenleben weiter auszubauen, dupliziere den Kreis-Spline. Verschiebe ihn in der Z-Achse, um eine dreidimensionale Form zu erschaffen. Hier ist es empfehlenswert, die Shortcuts in Cinema 4D zu verwenden, um effizienter zu arbeiten.
Splines anpassen

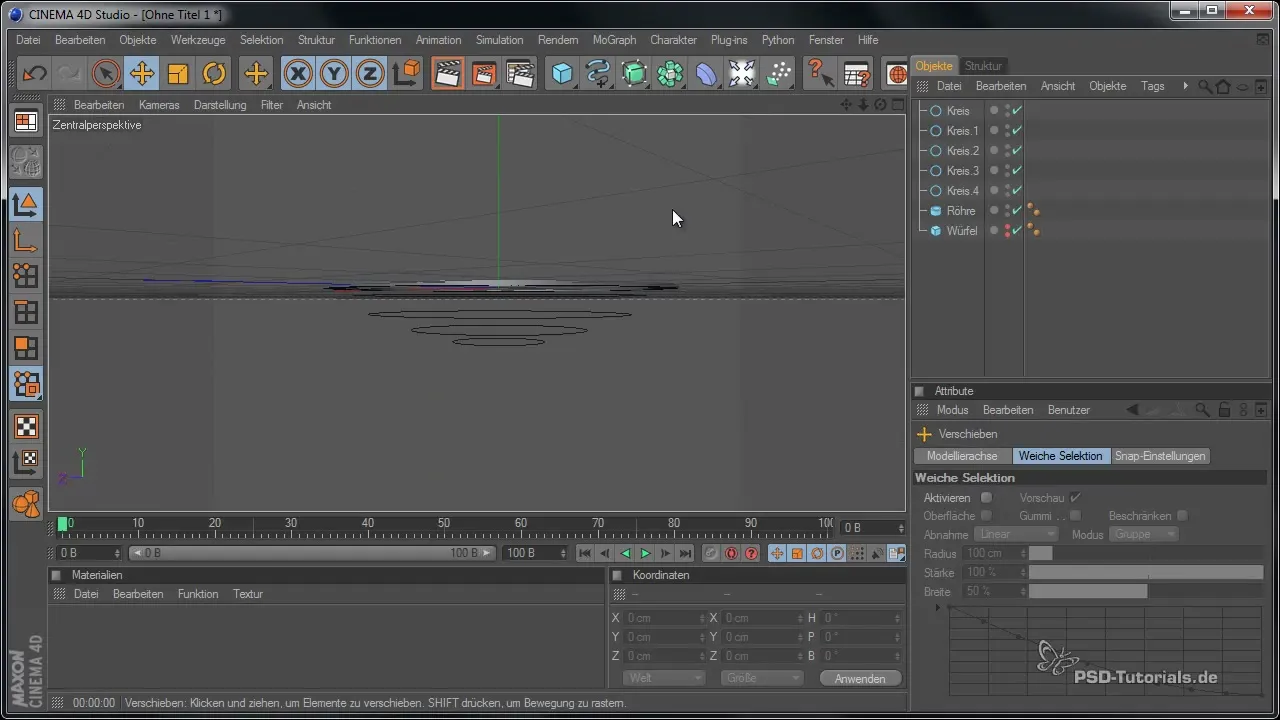

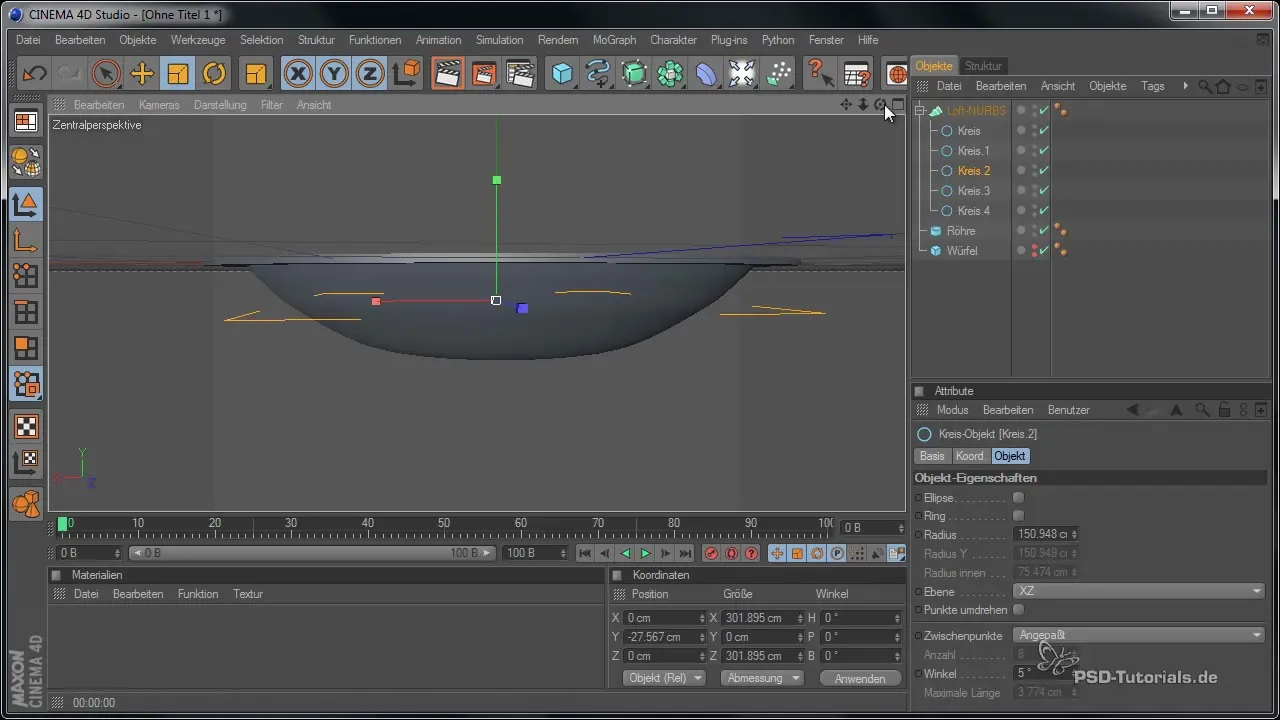

Jetzt kannst du beginnen, die Splines so zu gestalten, dass sie der gewünschten Form deines Lautsprechers näherkommen. Verändere die Position der Punkte und experimentiere mit der Form, bis du mit dem Ergebnis zufrieden bist. Vergiss nicht, regelmäßig zu überprüfen, wie das Modell im Gesamtbild aussieht.
LoftNurbs konfigurieren

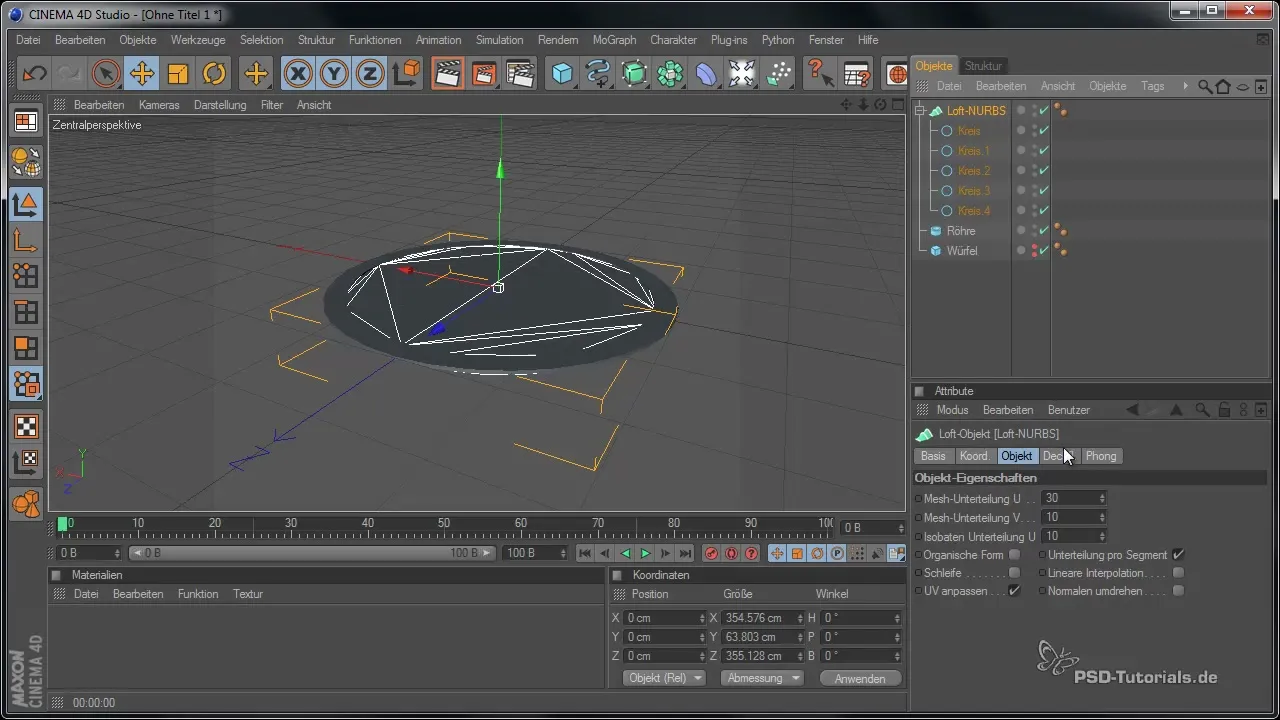

Um die Splines in eine fließende Form zu verwandeln, füge diese in das LoftNurbs ein. Achte darauf, dass die Reihenfolge der Objekte korrekt ist, damit die Form entsprechend generiert wird. Überprüfe die Einstellungen im Attribute-Manager, insbesondere die Deckflächen, um sicherzustellen, dass keine unechten Flächen entstehen.
Feineinstellungen vornehmen

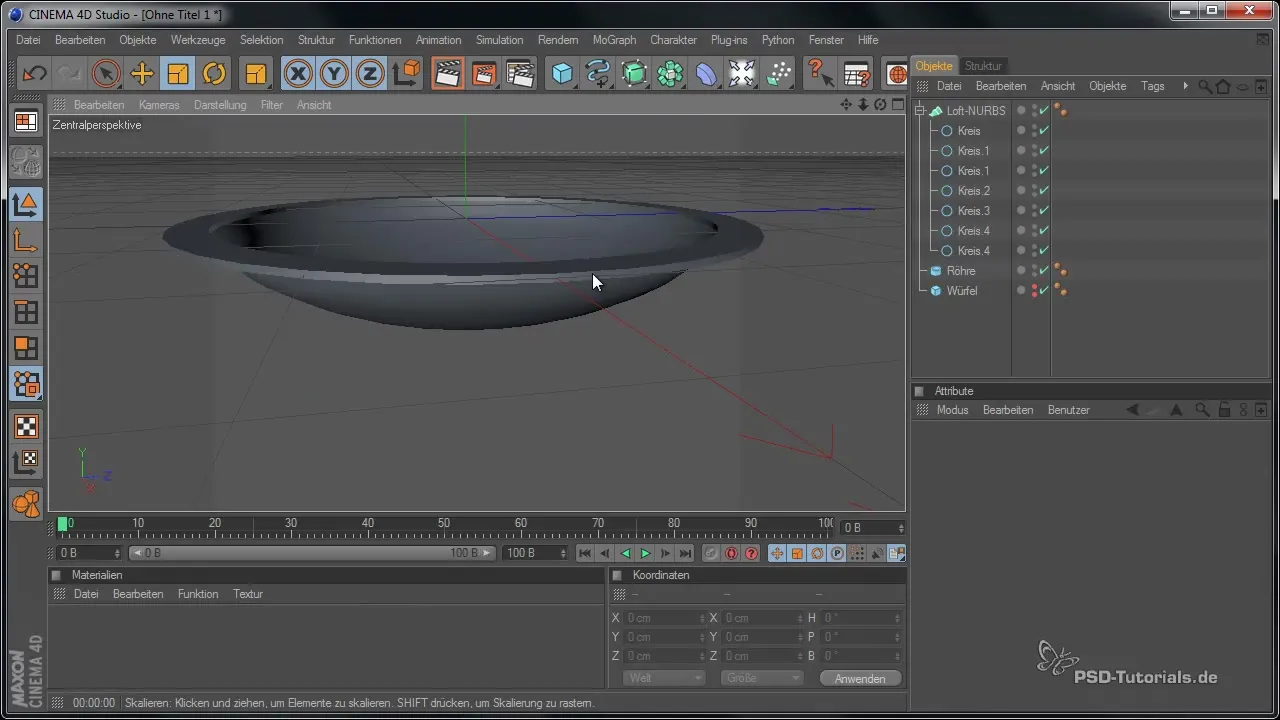

Nun ist es an der Zeit, die Rundungen und die Konturen weiter zu verfeinern. Experimentiere mit der Größe und dem Verlauf der Splines, um die perfekte Form für dein Lautsprecher-Design zu finden. Nutze die Möglichkeit, Objekte im Raum zu duplizieren und anzupassen, um die Gestaltung noch zu verbessern.
Abschluss der Modellierung
Wenn du mit der Form zufrieden bist, nutze die verschiedenen Optionen in Cinema 4D, um das Modell zu optimieren und für das Rendering vorzubereiten. Überprüfe alle Einstellungen, um sicherzustellen, dass dein Lautsprecher nicht nur gut aussieht, sondern auch effizient berechnet werden kann.
Zusammenfassung – Lautsprecher Modellierung in Cinema 4D
In dieser Anleitung hast du gelernt, wie du einen Lautsprecher in Cinema 4D modellierst, von der Inspirationssuche über die Erstellung der Grundobjekte bis hin zur Feinanpassung der Modelldetails. Mit diesen Grundlagen bist du nun in der Lage, eigene Lautsprecher-Modelle nach deinen Vorstellungen zu kreieren.
Häufig gestellte Fragen
Wie beginne ich mit dem Modellieren in Cinema 4D?Starte mit der Auswahl eines geeigneten Grundobjekts und verwende Referenzen für die Visualisierung.
Warum sind Referenzbilder wichtig?Sie helfen dir dabei, das Design und die Proportionen besser zu verstehen.
Wie passe ich die Kanten an meinem Modell an?Verwende die Rundungsfunktion in den Eigenschaften des Grundobjekts.
Welche Objekte sollte ich für einen Lautsprecher nutzen?Ein Würfel für die Box und Rohre oder Loft-Nurbs für die Ringe und Innenleben sind ideal.
Kann ich die Splines anpassen, nachdem ich sie erstellt habe?Ja, du kannst die Punkte der Splines jederzeit ändern, um die gewünschte Form zu erreichen.
