Cinema 4D: So erstellst du Geländer und Leuchten effizient

In diesem Tutorial zeige ich dir, wie du ein Geländer sowie eine Lampe für dein Underground-Modell in Cinema 4D erstellst. Wir nutzen dazu parametrische Grundobjekte und Platzierungen, die symmetrisch angelegt sind. Dadurch wird das Modell effizient und ästhetisch ansprechend. Lass uns starten!

Wichtigste Erkenntnisse

• Geländer und Leuchten werden parametrisch erstellt.
• Symmetrische Anordnung erleichtert die Modellierung.
• Verwendung von Sweep und Interpolation für saubere Kanten.

Schritt-für-Schritt-Anleitung

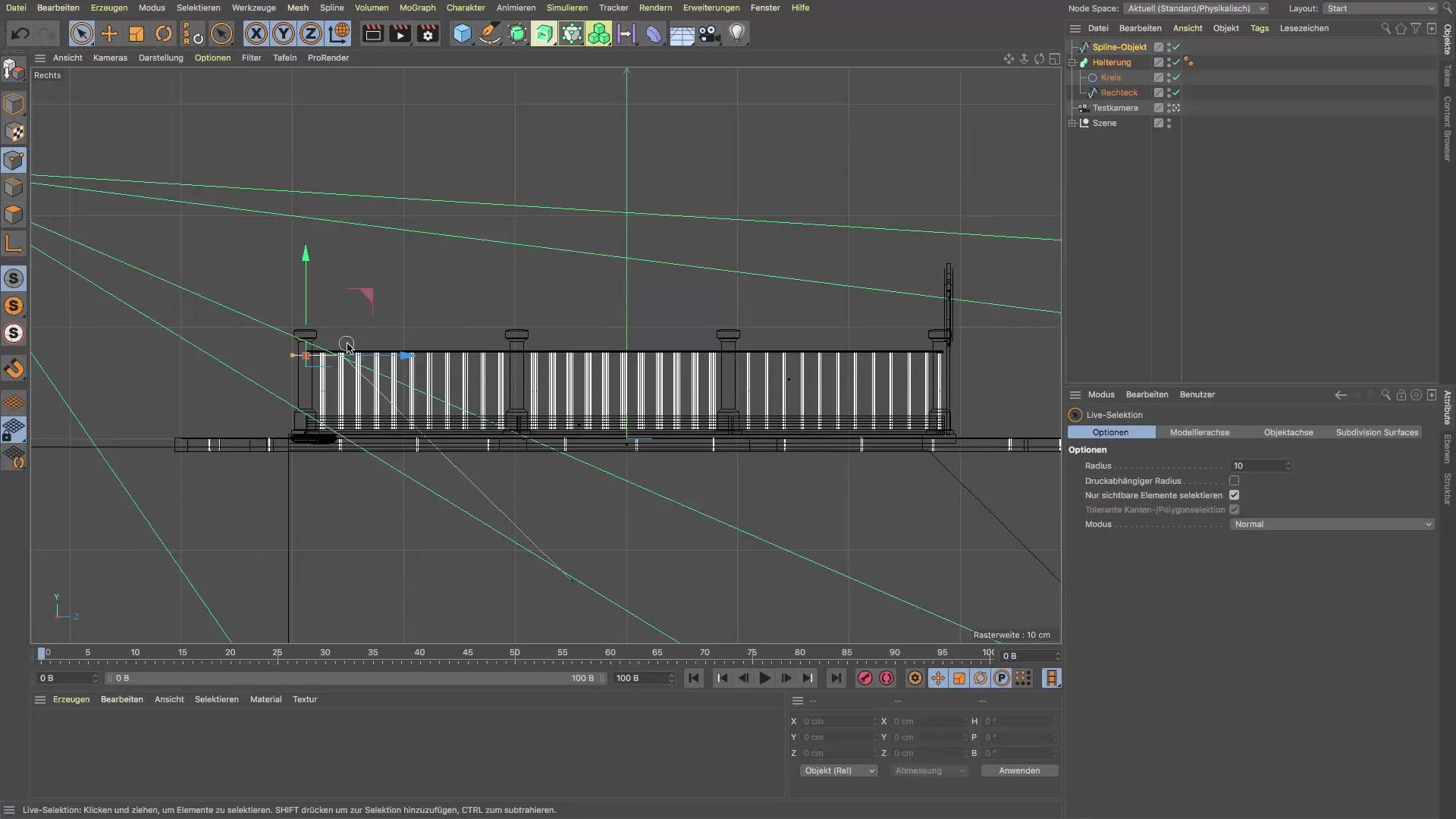

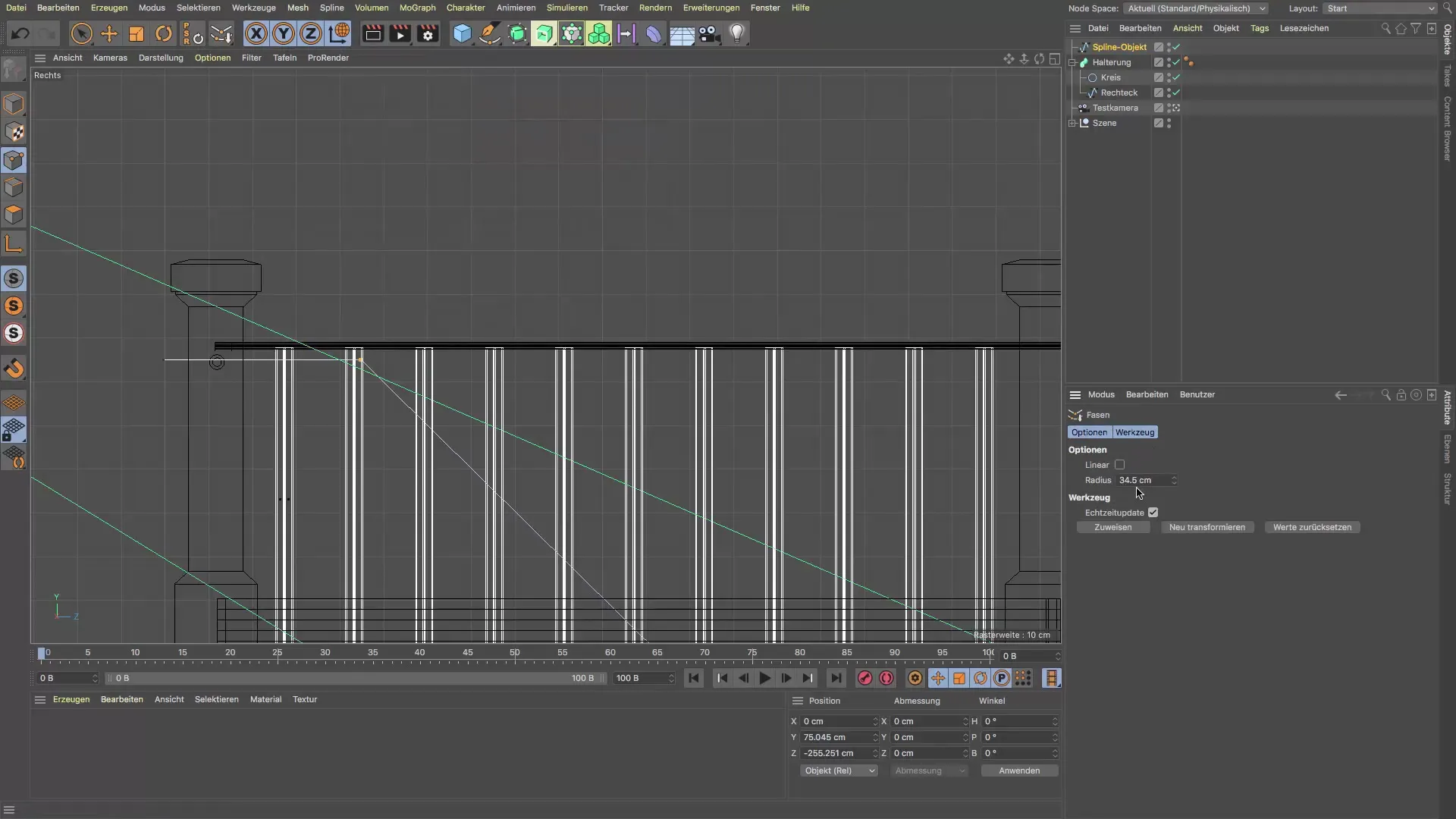

Um das Geländer zu erstellen, beginne mit dem Spline-Stift und lege die Punkte an den richtigen Stellen fest. Positioniere den Spline so, dass er dem Verlauf des Geländers entspricht, das wir kreieren möchten. Du beginnst etwa 2 Zentimeter vor der Halterung und ziehst den Spline dann nach unten, damit er der Treppe folgt. Es ist wichtig, dass du die Höhe der Punkte genau einstellst.

Jetzt, da die Hauptstruktur des Geländers steht, wähle alle drei Punkte des Splines mit dem Auswahlwerkzeug aus. Gehe zu den Spline-Optionen und wähle "harte Interpolation", um sicherzustellen, dass die Punkte als Eckpunkte behandelt werden. Das gibt deinem Geländer eine klarere Form.

Um das Geländer abgerundet zu gestalten, füge unter den Spline-Eigenschaften eine Phase hinzu. Stelle die Phase auf etwa 34,5 cm ein, um den gewünschten Look zu erzielen. Dies wird die Kanten deines Geländers weicher und ansprechender machen.

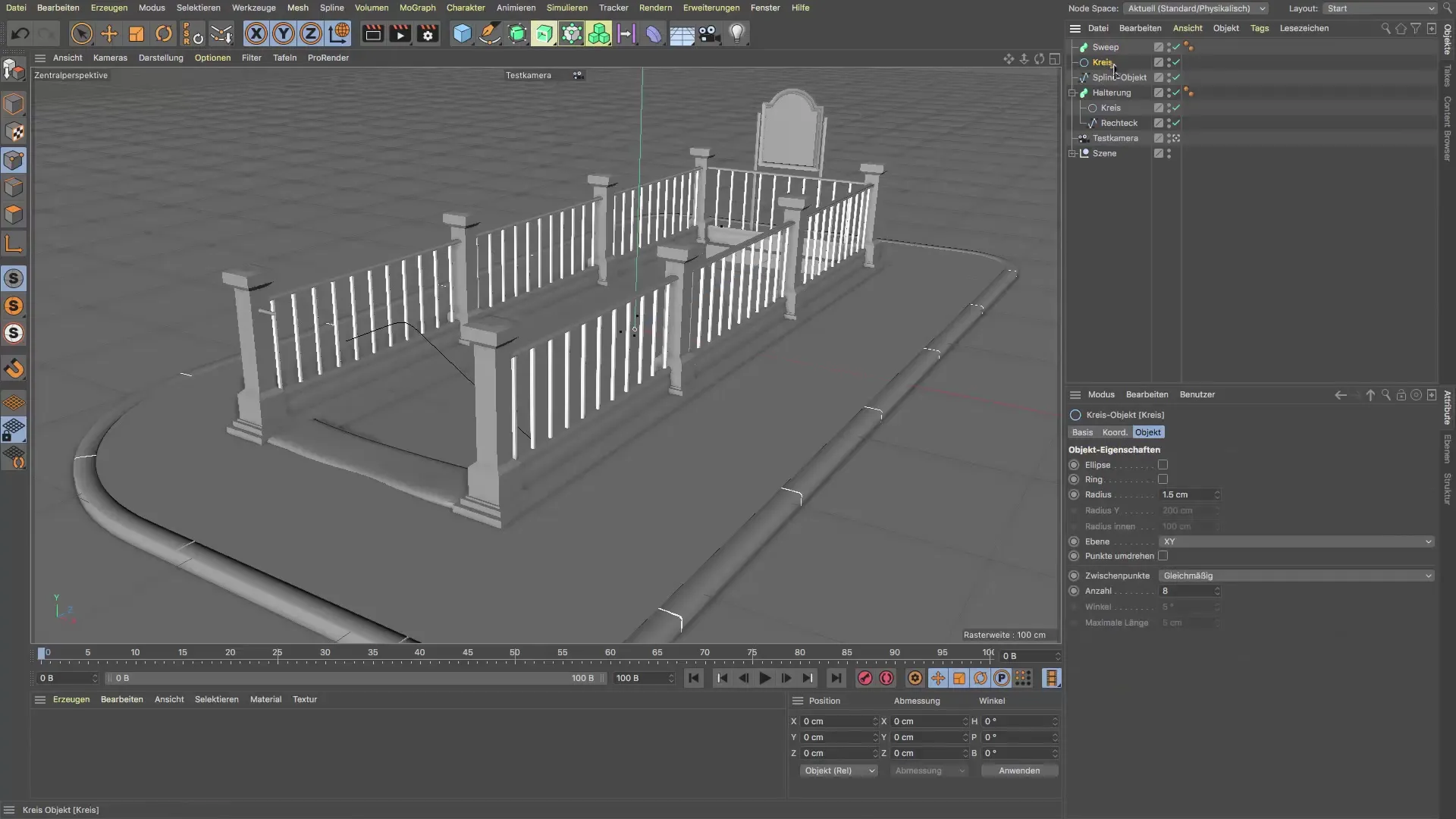

Für die Struktur des Geländers benötigen wir nun einen Kreis, der als Profil dient. Setze den Radius des Kreises auf etwa 1,5 cm und lege sowohl den Spline als auch den Kreis in ein Sweep-Objekt. Das Sweep-Objekt wird dann dein Geländer in der richtigen Form erstellen.

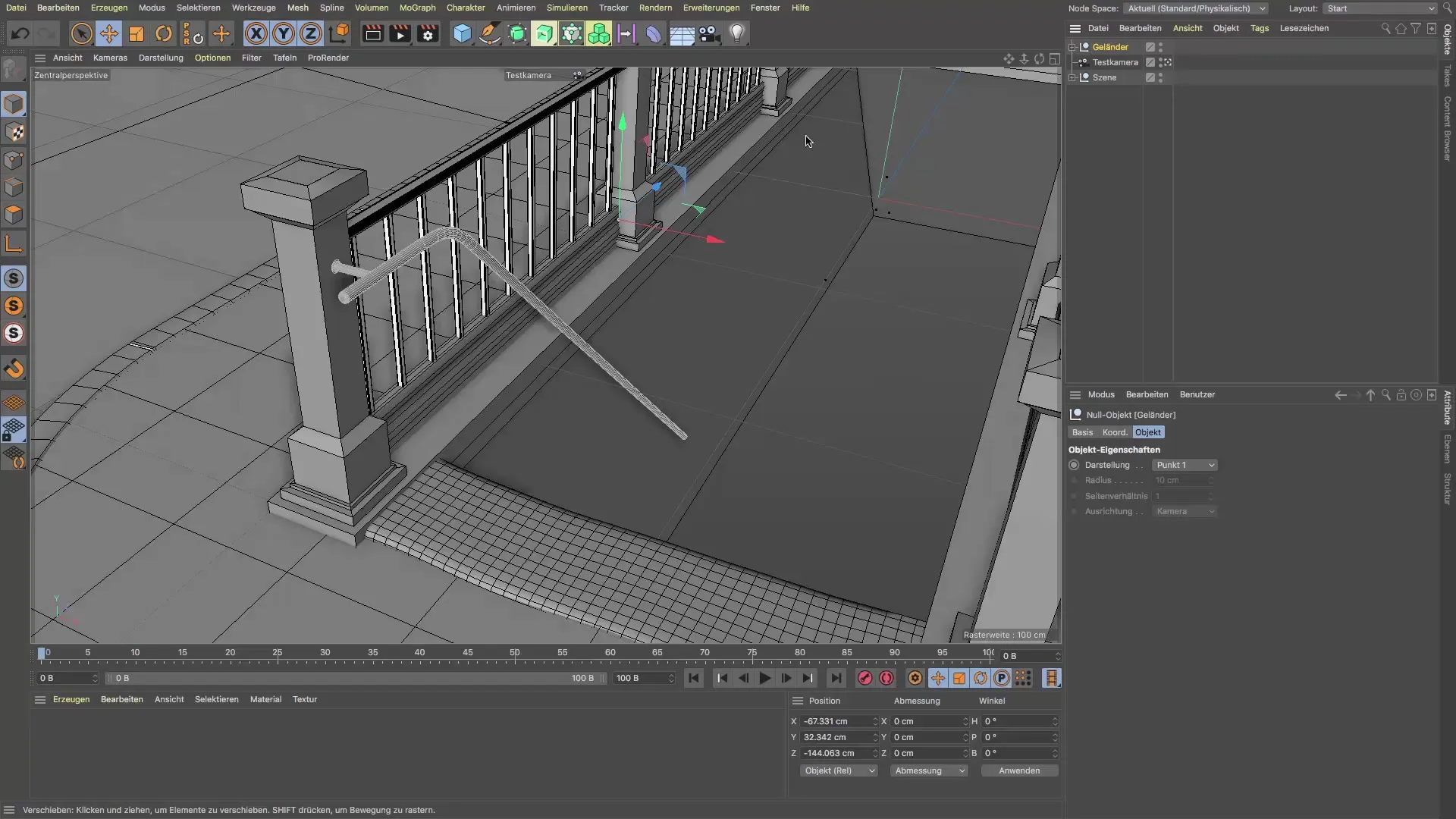

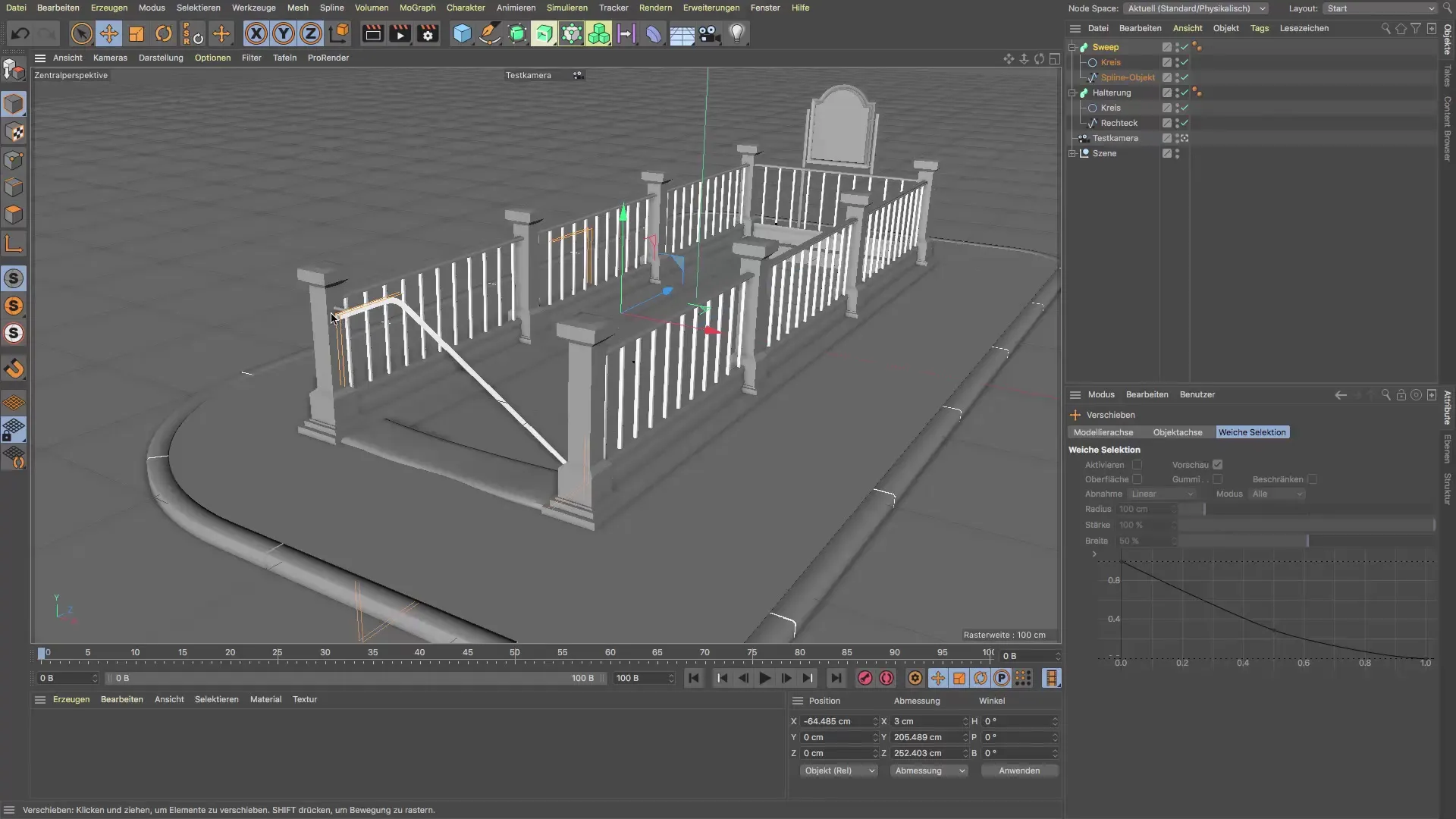

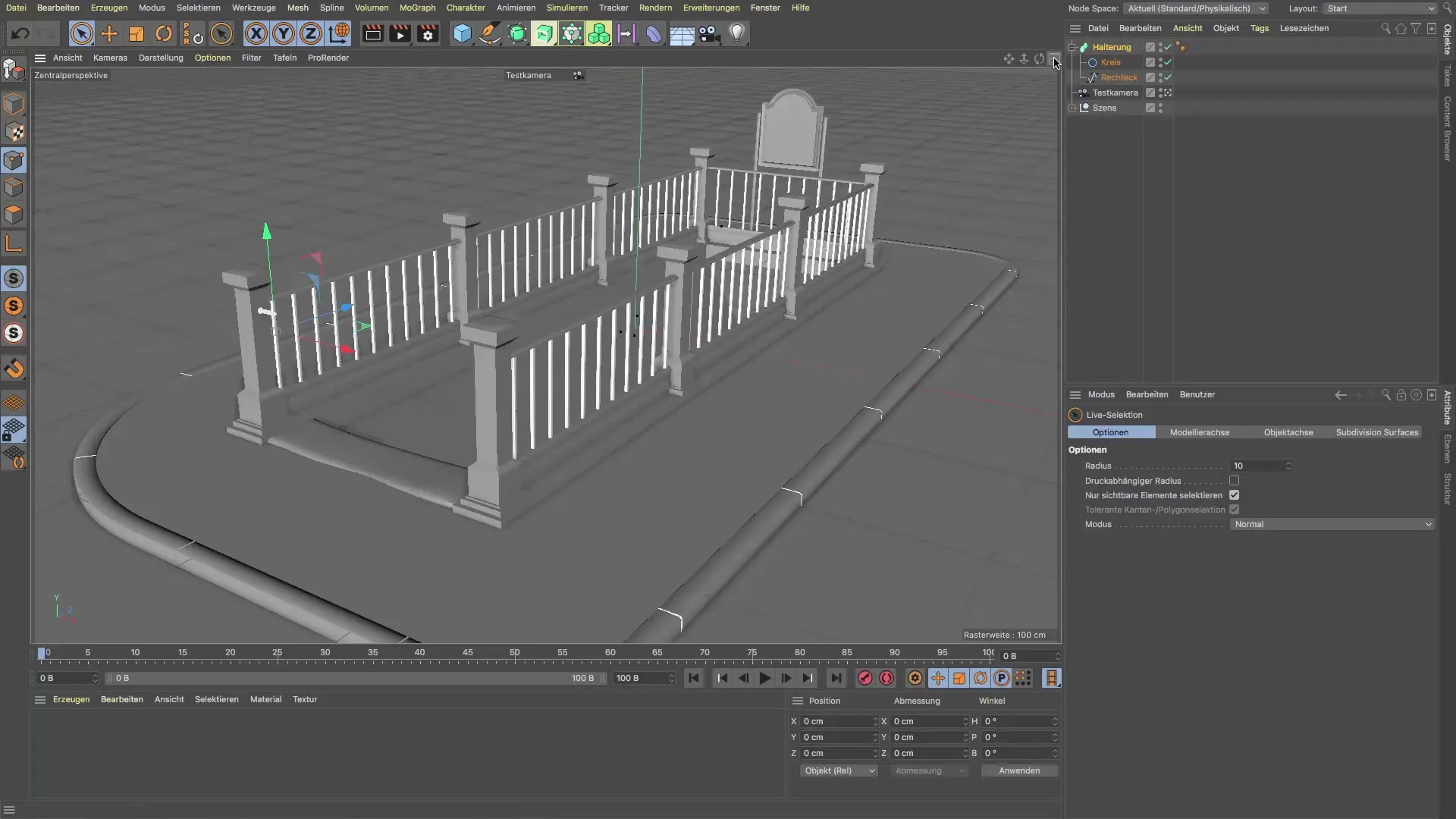

Positioniere das Geländer jetzt korrekt. Nutze dazu das Verschieben-Werkzeug, um das Geländer an den vorgesehenen Platz zu schieben, damit es an der Halterung befestigt ist. Überprüfe dabei die visuelle Übereinstimmung.

Um das Geländer symmetrisch zu kopieren, erstelle eine Gruppe und benenne sie. Lege die Geländer-Struktur in diese Gruppe und füge ein Symmetrieobjekt hinzu. Damit spiegelst du das Geländer effizient auf die andere Seite.

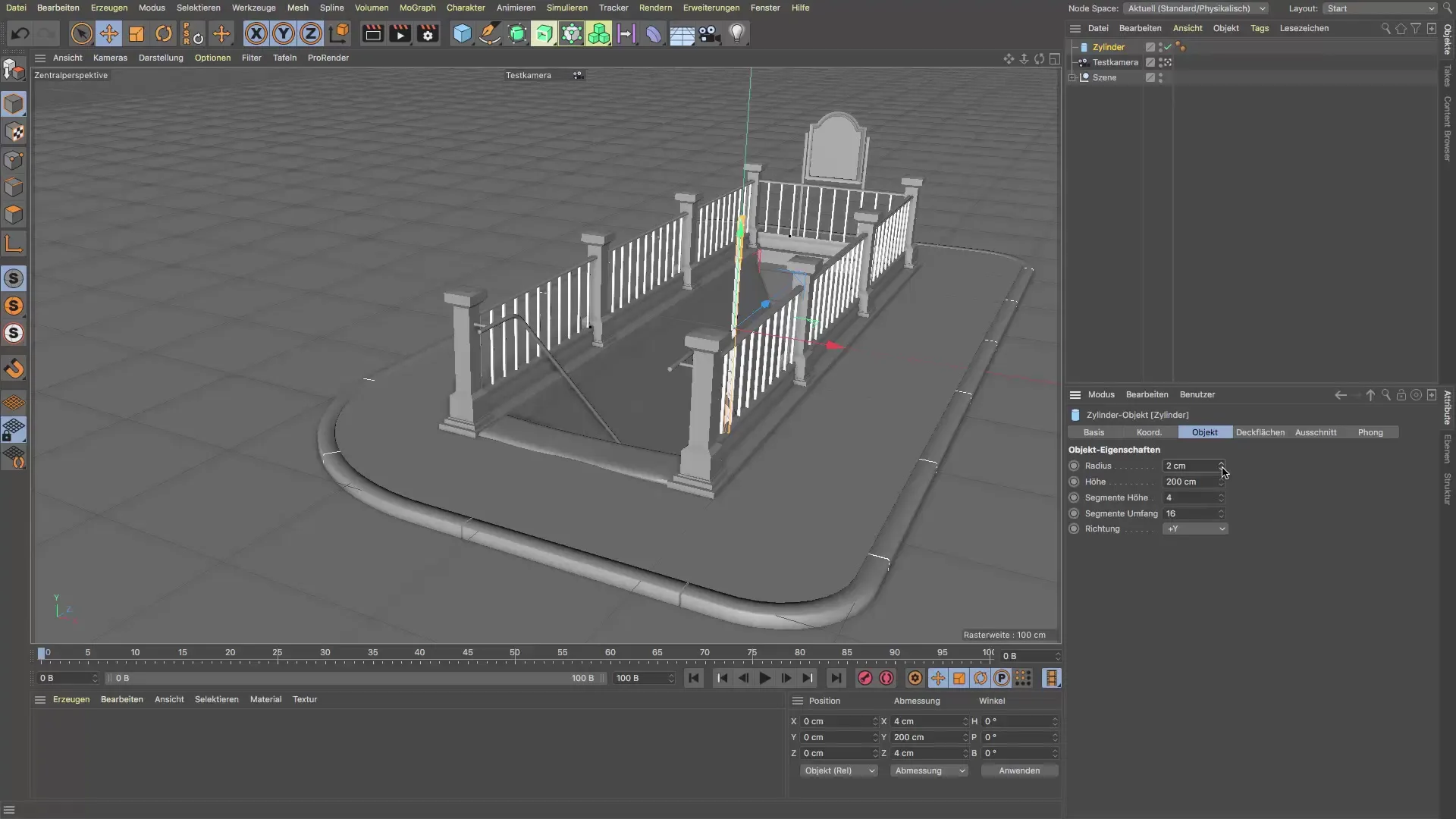

Jetzt ist das Geländer fertig, jedoch fehlt uns noch eine Lampe. Um diese zu erstellen, verwende einen Zylinder mit einem Durchmesser von etwa 2 cm. Setze ihn so in den Bereich eines Pfostens, dass er wie eine Lampe aussieht. Positioniere ihn dort, wo du ihn haben möchtest, und passe die Höhe gegebenenfalls an.

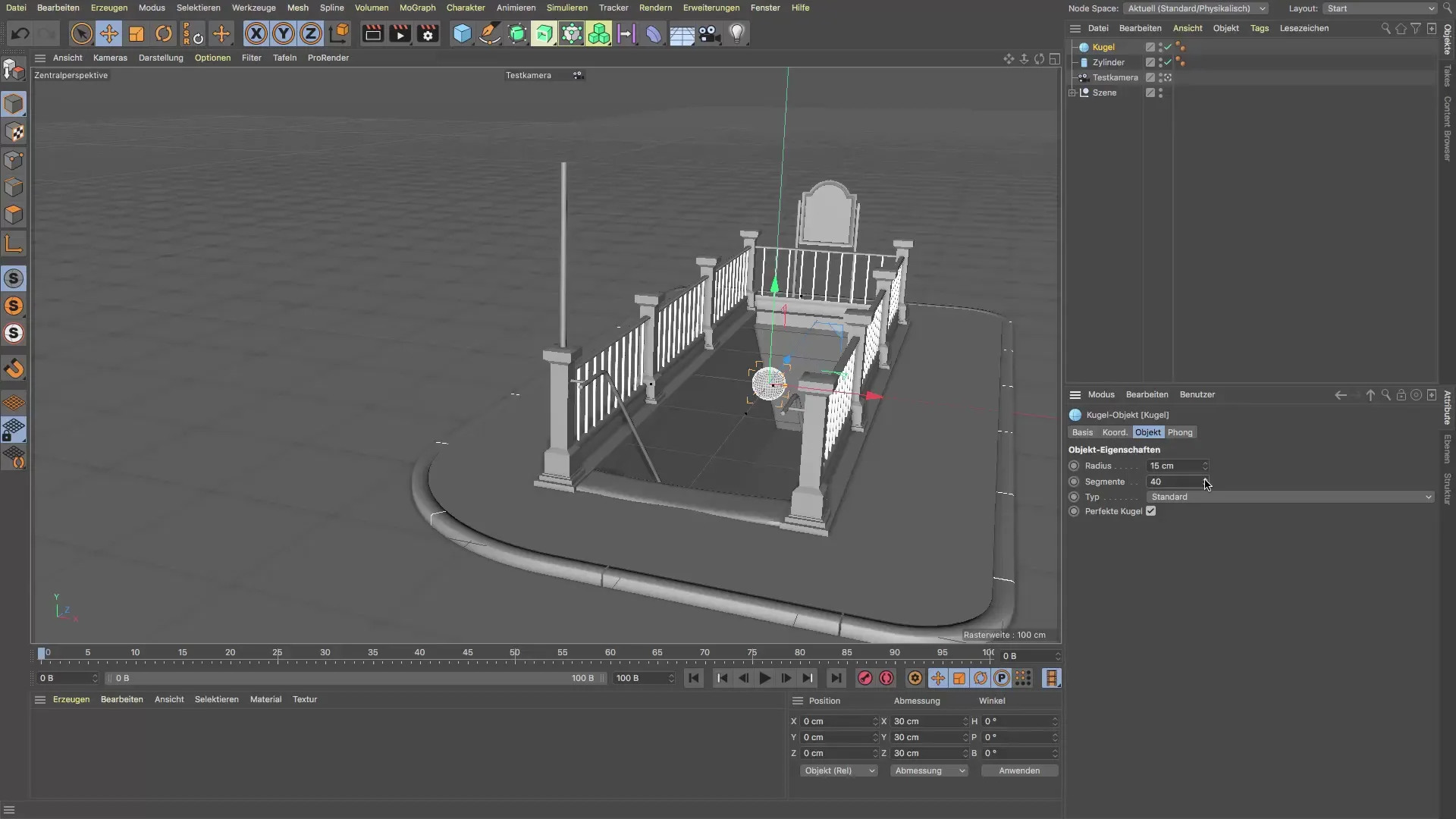

Ein wichtiges Detail ist die Kugel, die oben auf dem Zylinder sitzen sollte und als Lichtquelle dienen wird. Stelle sicher, dass diese Kugel die richtige Größeneinstellung hat – ein Durchmesser um die 40 sollte ausreichen, um das Licht darzustellen.

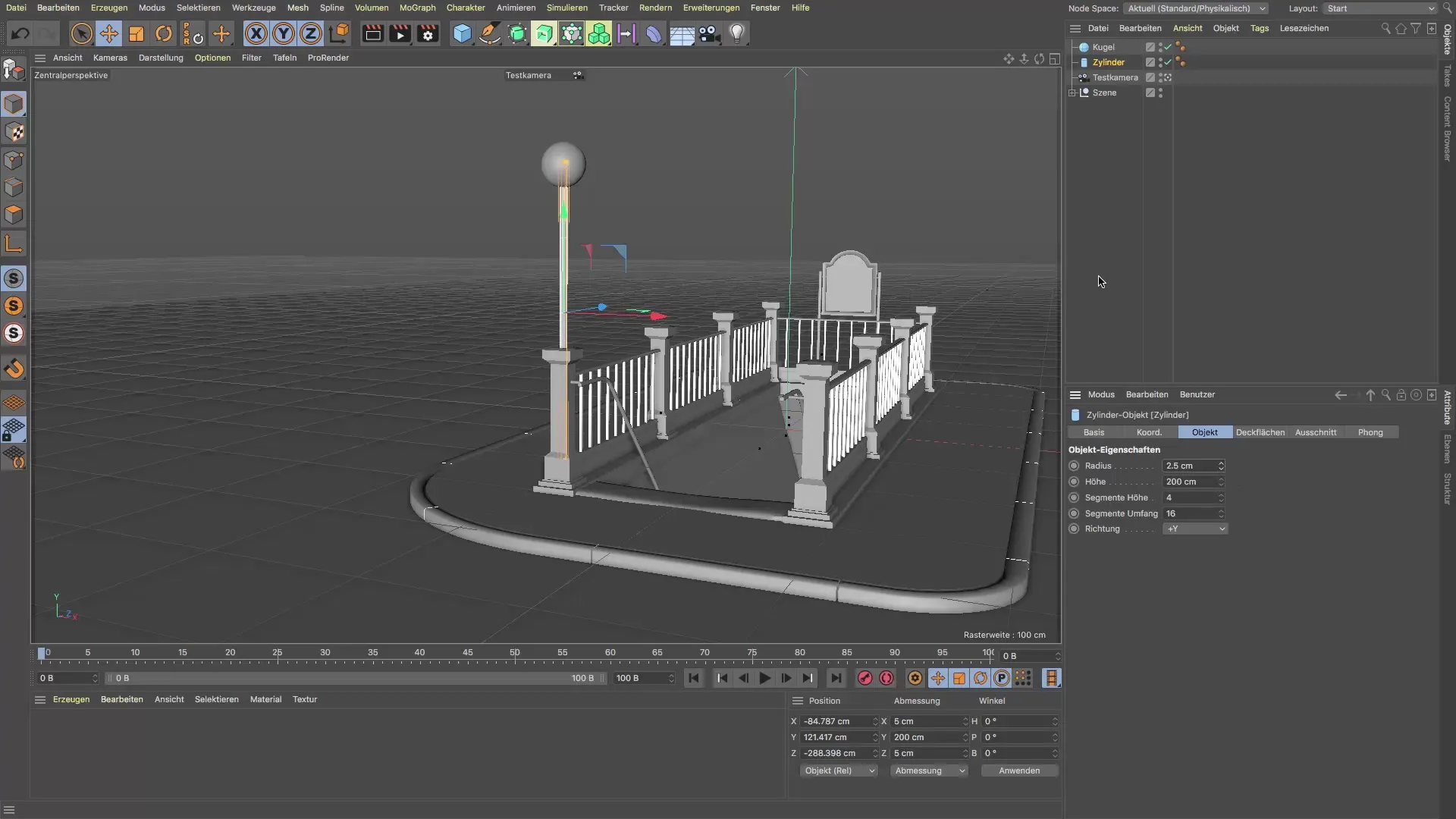

Um die Lampe in der Mitte des Zylinders zu platzieren, gehe zu „Werkzeuge“ und nutze die Zuweisen-Funktion. Dies sorgt dafür, dass die Kugel perfekt auf dem Zylinder sitzt. Verändere dann die Größe des Zylinders, um Stabilität und ein besseres Aussehen zu gewährleisten.

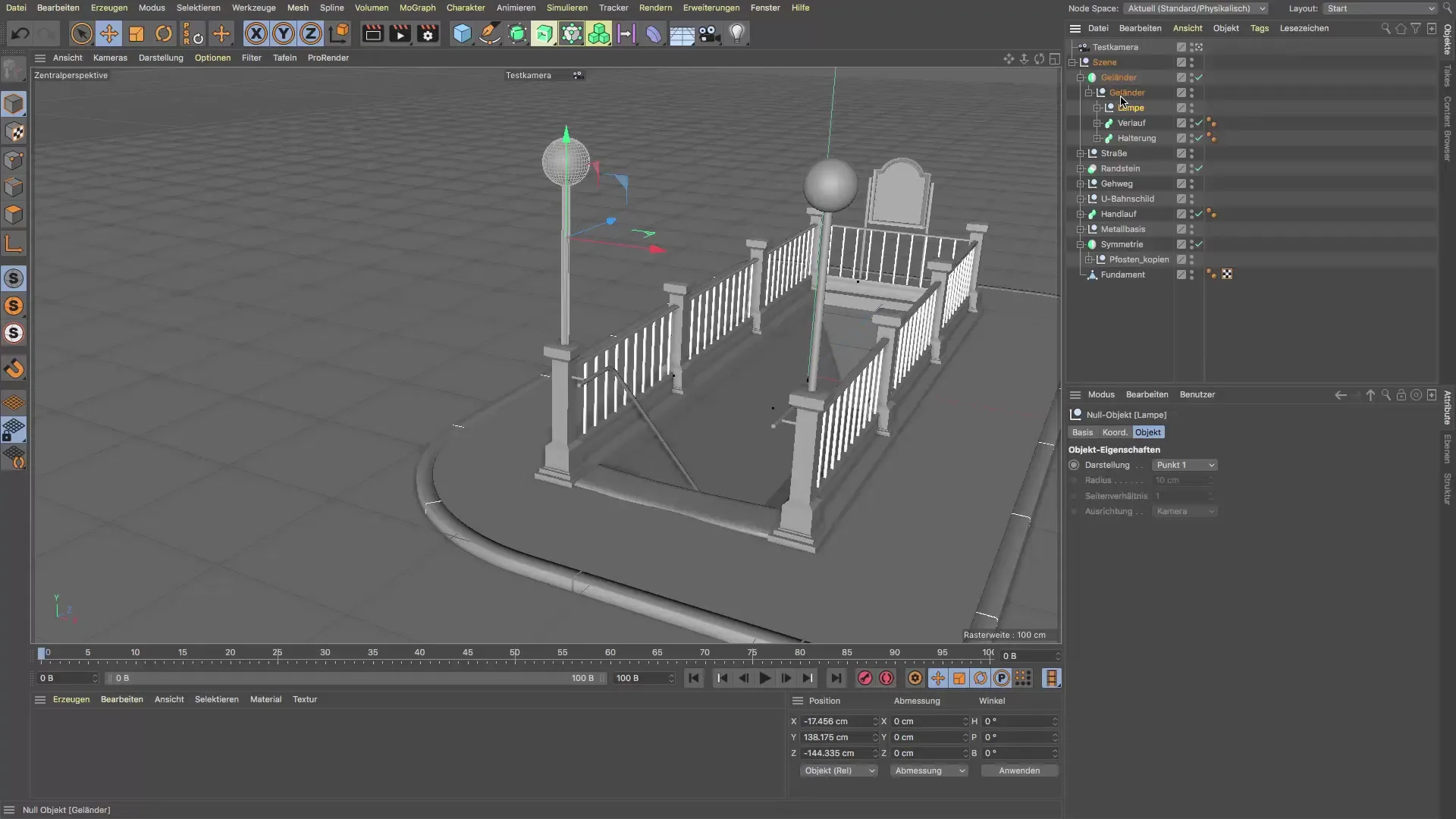

Für die Lampe gilt es nun, sie in die bereits existierende Gruppe für das Geländer zu integrieren. Dadurch wird sie ebenfalls auf die andere Seite gespiegelt, was ein einheitliches Bild deiner Atelier-Visualisierung schafft.

Mit diesen letzten Schritten ist dein Untergrund-Modell fast komplett. Du kannst nun damit beginnen, weitere Elemente hinzuzufügen oder das Modell weiter zu verfeinern.

Zusammenfassung - Cinema 4D: Geländer und Leuchten für Underground-Modelle erstellen

In dieser Anleitung hast du gelernt, wie man ein Geländer und eine Lampe in Cinema 4D erstellt und diese mit symmetrischen Objekten kombiniert. Der gesamte Bauprozess vom Spline bis hin zu den Details der Lampe wurde sorgfältig beschrieben, sodass du mit Sicherheit ein ansprechendes Underground-Modell gestalten kannst.
